販売完了品> JADR-7616CA
【JADR-7616CA】
16ch H.264 DVR
JADR-7616CAは16映像入力でD1解像度(720×480)の場合は合計120fps H.264記録が可能なDVRです。
また、4チャンネルの音声入力に対応。
【特徴】
- D1(720×480)で16チャンネル合計120fps録画
- 録画解像度はD1(720×480)、Harf-D1(720×240) CIF(320×240)から選択
- H.264による高画質/高圧縮率録画
- 3.5型SATAハードディスクを最大2台まで内蔵可能
- eSATAによる外部ドライブ接続(最大3TB)
- 出力映像は最大1280x1024、4:3/16:9(ワイド)モニターに対応
- 映像出力はコンポジット/Sビデオ/VGAに対応
- 映像のスルー出力に対応
- 4チャンネルの音声入力に対応
- インターレス除去機能
- グラフィカルなOSDインターフェイスで簡単設定
- 操作用マウスと赤外線リモコンが標準で付属
- USB2.0ストレージ、ネットワークでの バックアップ
- ネットワーク接続でLAN/インターネット経由での閲覧/操作に対応
- 手動/動体検知/センサー入力/スケジュールでの録画開始/停止
- RS485によるPTZカメラ制御(Pelco-P/D)
【使用例】
- ビル/店舗/学校/商店街などの監視録画装置
- 長時間の連続録画が必要な実験/観察施設
- チェーン店での監視/記録/映像配信システム
【仕様】
| 型 番 |
JADR-7616CA |
| 映像入力数 |
16ch |
| 映像入力信号 |
1Vp-p 75Ω コンポジット NTSC/PAL (BNCメス) |
| 音声入力数 |
4ch |
| 音声入力信号 |
LINE入力 (RCAメス) |
| スルー映像出力 |
スルー出力×16 (BNCメス) |
| 音声出力 |
1ch (RCA) |
| DVR映像出力 |
コンポジット×2(メイン/コールモニター BNC)、S映像×1(ミニDIN)、VGA×1(HD-sub15pin) |
| コールモニター出力 |
1(BNC) |
| 映像分割表示 |
1 / 4 / 9 / 16 |
| アラーム入力 |
16 |
| リレー出力 |
2 |
| 録画解像度/速度(最大) |
NTSC： 720ｘ480(D1)/合計120fps、720ｘ240(Half-D1)/合計240fps 320x240(CIF)/合計480fps PAL： 720ｘ576(D1)/合計100fps、720ｘ288(Half-D1)/合計200fps 320x288(CIF)/合計400fps |
| 内蔵HDD |
標準1TB搭載 3.5型SATA(最大3TB) 2台(9TB)内蔵可能 |
| 外付けHDD |
eSATA端子搭載(最大3TB) |
| バックアップ |
USB2.0×2(前面2ポート メモリー/HDD/DVD接続可能)、ネットワーク経由PC |
| ネットワーク接続PC |
Windows2000/XP/Vista/7、Linux、MAC(オプション) |
| プロトコル |
TCP/IP、PPPoE、DHCP、DDNS |
| アラーム出力 |
リレー出力、電子メール、FTP転送 |
| 中央監視 ソフトウェア |
対応(オプション) |
| 動体検知 |
22ｘ15マスで範囲指定、感度16段階 |
| プリアラーム録画 |
可能(20MB保存) |
| キーロック |
パスワード入力方式 |
| ビデオロス検知 |
有り |
| カメラタイトル表示 |
12文字 (英数字) |
| DVR操作 |
前面ボタン、赤外線リモコン、マウス |
| 遠隔操作 |
イーサネット接続PC(Webブラウザ、付属クライアントソフトウェア) |
| PTZカメラ制御 |
Pelco-D / Pelco-Pコマンドに対応 RS485制御 |
| 電源電圧 |
本体DC19V 電源アダプター付属 (AC100～240V 50/60Hz入力) |
| 消費電力 |
最大84W |
| 動作温度範囲 |
+10～+45℃ |
| 外形寸法 |
430(W)×88(H)×263(D)mm |
| 質 量 |
約5kg |
| 付属品 |
取扱説明書、電源アダプター ACケーブル、マウス、赤外線リモコン、19インチラック用ブラケット リモコン用電池、ソフトウェアCD |
【記録時間】
| HDD:1TB NTSC 画質：3 全入力映像が全て同一設定で常時録画を行なった場合の日数 | |||||||
| 映像サイズ | 録画フレームレート |
||||||
| 30 | 15 | 7 | 5 | 3 | 2 | 1 | |
| 720×480 |
－ |
－ |
24.1 | 33.8 | 56.3 | 84.4 | 168.9 |
| 720×240 |
－ |
17.9 | 38.4 | 53.8 | 89.6 | 134.4 | 268.8 |
| 360×240 |
14.6 | 29.3 | 62.7 | 87.8 | 146.3 | 219.4 | 438.8 |

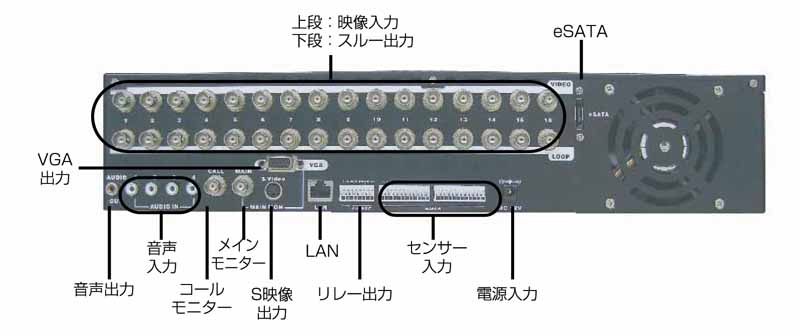

【接続端子】
