【JETSA-674HD】

AHD/HD-TVI・コンポジット映像対応4ch小型DVR

【JETSA-674HD-K】

鍵付きカバー取付タイプ

オープン価格

JETSA-674HDは小型・軽量・低消費電力で
AHD/HD-TVI・コンポジット映像に対応した
4chデジタルビデオレコーダーです。
映像信号の他に音声信号も4系統記録することができます。
HDDだけでなく、SSDやSDカードへの記録にも対応しているため、
振動が発生する場所や温度環境の厳しい用途でも使用可能で、
車載や制御盤への組込などに最適です。
AHD/HD-TVI信号とコンポジット信号は混在して
使用することができます。
また、低消費電力のためソーラーバッテリーや充電池などと組合せて
運用することもできます。
【梱包数量】
JETSA-674HD ×1
電源アダプター付属
※記録媒体はオプションとなります。

【特徴】

  • 映像/音声記録
  • 映像信号と音声信号をそれぞれ4系統記録することができます。
    映像信号はAHD/HD-TVI/コンポジット信号に対応しており、3つの信号を混在して入力することができます。
    また、音声信号はモノラル音声に対応しております。

  • 多彩な記録媒体に対応
  • 小さなボディーに2.5インチハードディスクを搭載可能。コンパクトでも長時間しっかりと記録を行います。
    記録メディアは標準のHDD(最大2TB)の他、SSD(最大2TB)やSDHC(最大32GB)、
    SDXC(最大128GB)に対応しています。
    振動のある自動車や鉄道車両への設置に対応します。
    ※搭載する記録媒体はオプションとなります。別途ご相談ください。
    ※SDカードは最大2枚挿入することができます。

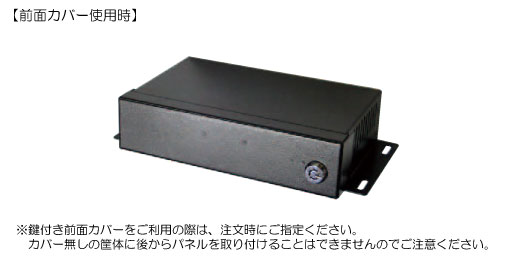

  • 前面保護カバー
  • オプションで本体前面を覆うカギ付きの保護カバーを取り付けることができます。
    電源スイッチ、リモコン受光部、SDカードスロット、USB3.0コネクターを覆うことができ、
    誤操作や第三者による操作を防ぐことができます。
    ※前面鍵付き保護カバーをご利用の際は注文時にご指定ください。【型番:JETSA-674HD-K】
    保護カバー無しの筐体に後から保護カバーを取り付けることはできませんのでご注意ください。

  • パソコンによる映像再生
  • JETSA-674HDとPCをUSB3.0で接続することにより、内蔵しているHDD/SSDをPCに認識させることができ、
    任意の録画ファイルを簡単にコピー、再生することができます。

  • 記録ファイルの暗号化
  • 記録した映像をオプションで暗号化することができ、
    より高度なセキュリティシステムの構築が可能となります。

  • 自動時刻補正、位置情報記録
  • USB接続型のGPS(オプション 型番:ETGM-5019)を接続することで時刻補正を行うことができます。
    また、録画ファイルに位置情報を記録することができます。
    ※位置情報を地図上で表示する場合、別途再生ソフトウェアが必要となります。(型番:eOFFLine)

  • 低消費電力
  • 本体の消費電力は約3.0W(SDカード使用時)または約5.0W(HDD/SSD使用時)と非常に低消費電力です。
    充電池やソーラーパネルなどで運用することができ、不法投棄監視システムなど
    充電池を使用するシステムへの組込に最適です。

  • 幅広い電圧で動作(DC9V~36V対応)
  • 付属のDC12V電源アダプターのほか、本体に直接電源を供給することも可能です。
    自動車の電源や機器制御盤などで使用しているDC電源を使用することができます。
    また、電源電圧が不安定な設置状況でも、DC9Vまで安定して動作します。

  • 接続機器への電源供給
  • 供給電力が60W以上の電源アダプター(DC12V電源の場合、5A以上)を
    JETSA-674HDへ使用した場合、4系統全ての接続機器に対して
    DC9~12V 1系統あたり最大250mAの電源を供給することができます。
    電源が取りづらい場所でもカメラや赤外線投光器、マイクなどの機器を設置することができます。
    ※電源出力は4系統合計して最大1.0Aとなります。
    ※出力電圧は電源アダプターによって以下の通りに変化します。
    11V以下の電源の場合 → 入力電源と同じ電圧(入力:9Vの場合、出力:9V)
    12V以上の電源の場合 → 12V出力

  • 手のひらサイズ
  • 本体サイズは193(W)×41(H)×88.5(D)mmと手のひらに載せられる小型・軽量タイプなので、
    設置場所を選びません。
    制御盤内や店舗の棚の片隅、車両のシート下など、様々な場所への設置が可能です。

  • 幅広い動作温度範囲
  • レコーダー本体の動作温度範囲は-20℃~70℃と非常に広範囲に設計されており
    屋外などにも設置することができます。
    ※動作温度範囲は搭載する記録媒体によって変化します。必ず記録媒体の仕様をご確認ください。

  • 変換コネクター
  • 付属している映像入力ケーブルはRCA端子となっているため、
    BNC端子と接続する場合は以下の変換コネクターが必要となります。
    【BNCメス端子と接続する場合】
    型番:APBR10 (BNCオス ⇔ RCAメス変換コネクター)

    【BNCオス端子と接続する場合】
    型番:APBR10 (BNCオス ⇔ RCAメス変換コネクター) + APBB00 (BNCメス ⇔ BNCメス変換コネクター)

【使用例】

  • タクシー・バス・トラックなどの周囲/車内/荷物監視用として
  • トラック、工事車両など振動の大きい車両の車載カメラ記録用として
  • 不法投棄監視やストーカー監視など、ソーラーまたは充電池での運用が必要な場所で
  • 踏切や交差点など、温度環境が厳しい屋外収容箱への設置
  • 弁当販売店、クリーニング店などカメラ台数が少なく、設置スペースが限られている店舗等への設置

【仕様】

型 番 JETSA-674HD JETSA-674HD-K
システムOS 組み込みLinux
ファイルシステム FAT32
入力映像信号 AHD / HD-TVI (1080p / 720p)
コンポジット映像
カメラ映像入力端子 RCAオス (付属ケーブル) ×4
入力音声信号 モノラル音声 LINEレベル
音声入力端子 RCAオス(付属ケーブル)×4
モニター出力 HDMI×1 (タイプAメス、音声あり)
コンポジット映像+モノラル音声×1 (RCAオス×2、付属ケーブル)
USBポート マイクロUSB 3.0×1 (前面)
USB2.0×2 (背面)
記録媒体 2.5型HDD / SSD (最大2TB)×1 SATA接続
※本体内部に内蔵可能
SDカード ×2 (SDHC 最大32GB/XC 最大256GB CLASS10以上)
USBストレージ ×1 (USBメモリー / USB HDD)
映像圧縮方式 圧縮方式:H.264 ファイル形式:AVI形式
(オプションで暗号化に対応)
録画解像度 入力解像度と同じ、または1080p→720p変換
録画フレームレート 5 / 10 / 15 / 20 / 25 / 30fps から選択
4系統合計120fps
機器操作・設定 赤外線リモコン (付属)
USBマウス (別売)
機器設定 OSD表示メニュー
※OSDメニュー操作時は録画が停止します。
録画モード 起動時自動開始/手動
イーサネット RJ45 ×1
10M / 100M
ライブ映像をRTSPで配信
センサー入出力 外部入力×4
※有償カスタムで対応可能
プリアラーム OFF、10 / 20 / 30 / 40 / 50 / 60秒から選択
※センサー入出力実装後に使用可能
ポストアラーム OFF、10 / 20 / 30 / 40 / 50 / 60秒から選択
※センサー入出力実装後に使用可能
カメラ電源出力 DCプラグ×4
DC9~12V 各出力最大300mA
※付属電源アダプター使用時は利用できません。
再 生 本体OSDメニュー
赤外線リモコンで操作
※再生時は録画が停止します。
バックアップ SDカード / USBストレージ (HDD / SSD録画時)
PCダイレクト接続 (前面マイクロUSB使用)
電源電圧 DC9~36V
DC12V 1.0A電源アダプター付属
消費電力 HDD / SSD使用時:約5W
SDカード録画 (HDD / SSD無し):約3W
※カメラ電源含まず
動作環境 温度:-20 ~ 70℃ (HDD搭載時:0 ~ 50℃)
湿度:90%以下 (結露不可)
外形寸法 193(W) × 41(H) × 88.5(D)mm
(突起部含まず)
193(W)×41(H)×102(D)mm
(鍵付きカバー取付時。突起部含まず)
質 量 約396g (本体のみ)
付属品 【共通】
赤外線リモコン、映像/音声入力ケーブル、映像/音声出力ケーブル、DIOケーブル、
電源入力ケーブル、ソフトウェアCD、電源アダプター (DC12V 1.0A)、
固定用木ネジ/ビス ×12、ユーザーズマニュアル
【JETSA-674HD-Kのみ】
保護カバー ×1、保護カバー用鍵 ×2

※搭載可能HDD、SSDの最大厚は9.5mmとなります。
※異なるストレージ種類に対して同時または連続で録画することはできません。
※SDカードは2枚同時に挿入することができますが、RAID1によるミラーリングはできません。
※記録媒体はオプションとなります。ご注文の際にご指定ください。
※PCとUSB3.0で接続中はJETSA-674HDからHDD/SSDが切り離された状態となり、
HDD/SSDへの録画はできなくなりますのでご注意ください。
※出力電圧は電源アダプターによって以下の通りに変化します。
11V以下の電源の場合 → 入力電源と同じ電圧(入力:9Vの場合、出力:9V)
12V以上の電源の場合 → 12V出力

※前面鍵付き保護カバーをご利用の際は注文時にご指定ください。【型番:JETSA-674HD-K】
保護カバー無しの筐体に後から保護カバーを取り付けることはできませんのでご注意ください。
※録画データの暗号化をご希望の場合ご注文時にご指定ください。
※動作環境の範囲は搭載する記録媒体によって変化致します。必ず記録媒体の仕様をご確認ください。
※カメラへ電源を供給する場合は60W以上の電源を接続してください。
また、電源供給は付属ケーブル(ケーブル長:270mm)以内で行ってください。それ以上は動作保証外となります。

【連続録画日数】 (2TBハードディスク・4映像/音声記録・同一解像度で録画した場合)

画質設定   入力解像度
1920×1080(1080p 30Hz)
(30~5fps)
1280×720(720p 30Hz)
(30~5fps)
720×480(コンポジット NTSC)
(30~5fps)
高画質 約7日 約8日~19日 約11日~30日
(最大6Mbps/カメラ)
標準 約11日 約12日~19日 約19日~30日
(最大4Mbps/カメラ)
普通 約15日 約16日~19日 約25日~30日
(最大3Mbps/カメラ)
※これらの値は実測によるサンプル値を元にした計算値です。設定や録画する映像により録画時間は変動します。

【オプション】

製品概要
ETGM-5019 GPSレシーバー
本体へUSB接続することにより自動で時刻を補正することができます。
また位置情報を記録することができます。
eOFFLine GPS情報対応再生ソフトウェア
位置情報を地図上でトラッキングすることができる再生ソフトウェア
記録媒体 各種記録媒体
2.5型のハードディスクドライブまたはSSD、SDカード、USBストレージから選択することができます。
外部赤外線受光部
本体を赤外線が届かない場所に設置した場合に接続することで
赤外線受光部を引き出すことができます。
ケーブル長:5m
APBR10 BNCオス ⇔ RCAメス変換コネクター
BNCオスコネクターからRCAメスコネクターへ変換するコネクター
映像入力端子がRCAオスであるため、BNCメス端子と接続する場合に必要となります。
また、BNCオス端子と接続する場合はAPBB00と組み合わせて使用します。
APBB00 BNCメス ⇔ BNCメス変換コネクター
BNCオスコネクター同士を接続するための J-J コネクターです。
BNCオス端子と接続する場合にAPBR10と組み合わせて使用します。

【接続例】

画像はクリックして拡大できます。

【接続例】

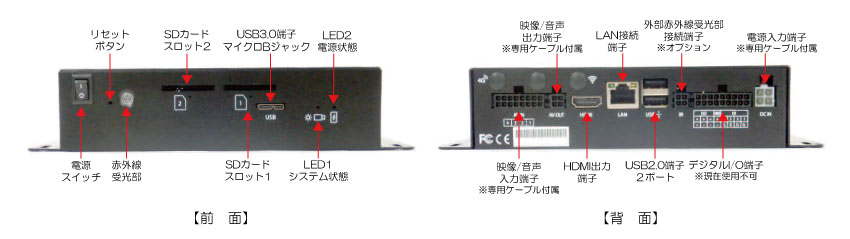

【各部詳細】
