JETSA-681 HD-SDI用1ch小型DVR| 株式会社JOBLE 製品情報
販売終了

【JETSA-681】

HD-SDI用1ch小型DVR

オープン価格

JETSA-681は小型・軽量・低消費電力でHD-SDI に対応した
1chデジタルビデオレコーダーです。
HDDだけでなく、SSDやSDHCカードへの記録にも対応しているため、
振動や温度環境の厳しい用途でも使用可能です。
スーパーキャパシタを内蔵しているため、停電などで突然電源供給が
停止しても正常にファイルを保存、シャットダウンすることができます。
小型で車載や制御盤への組込などに最適です。
また、低消費電力のためソーラーバッテリーとの組合せで運用することもできます。
【梱包数量】
JETSA-681 ×1
電源アダプター付属
※記録媒体はオプションとなります。

【特徴】

  • 手のひらサイズ
  • 本体サイズは177(W)×40(H)×89(D)mmと手のひらに載せられる小型・軽量タイプなので、設置場所を選びません。
    制御盤内や店舗の棚の片隅、車両のシート下など、様々な場所への設置が可能です。

  • 低消費電力
  • 本体の消費電力は約3.0W(SDHC使用時)または約5.0W(HDD使用時)と非常に低消費電力です。
    充電池やソーラーパネルなどで運用することができ、不法投棄監視システムなど
    充電池を使用するシステムへの組込に最適です。

  • 記録メディア
  • 小さなボディーに2.5インチハードディスクを搭載可能。コンパクトでも長時間しっかりと記録を行います。
    記録メディアは標準のHDDの他、SSDやSDHCにも対応しています。
    振動のある自動車や鉄道車両への設置に対応します。
    ※搭載する記録媒体はオプションとなります。
      別途ご相談ください。

  • スーパーキャパシタ内蔵
  • スーパーキャパシタを内蔵しているため停電などで突然電源供給が遮断されても
    正常にデータの保存、シャットダウンを行えます。

  • GPS対応
  • USB接続型のGPS(オプション)を接続することで位置情報の記録と時刻補正を行うことができます。

  • 幅広い動作温度範囲
  • レコーダー本体の動作温度範囲は-20℃~70℃と非常に広範囲に設計されており
    屋外などにも設置することができます。

  • 幅広い電圧で動作(DC9V~36V対応)
  • 付属のDC12V電源アダプターのほか、本体に直接電源を供給することも可能です。
    自動車の電源や機器制御盤などで使用しているDC電源を使用することができます。
    また、電源電圧が不安定な設置状況でも、DC9Vまで安定して動作します。

  • その他の特徴
  • ・プリ/ポストアラーム対応

    ・録画データはAVI形式。ハードディスクを取り外してWindows PCに接続すれば、専用ソフト無しでも
     再生できます。(別途コーデックのインストールが必要となる場合があります。)

    ・専用再生ソフトウェアも付属。

    ・必要な録画データをSDHCカードにバックアップ可能。

    ・赤外線リモコン付属

【使用例】

  • タクシー・バス・トラックなどの周囲/室内/荷物監視用として
  • トラック、工事車両など振動の大きい車両の車載カメラ記録用として
  • 不法投棄監視やストーカー監視など、ソーラーまたは充電池での運用が必要な場所で
  • 踏切や交差点など、温度環境が厳しい屋外収容箱への設置
  • 弁当屋、クリーニング店などカメラ台数が少なく、設置スペースが限られている店舗等への設置

【仕様】

型番 JETSA-681
カメラ接続 BNCメス(75Ω)×1
モニター出力 HDMI×1 タイプAメス
映像信号 HD-SDI 1080p 30Hz
USBポート ミニUSB×1(前面)、USB×2(背面)
※背面USB端子はGPS(オプション)接続に使用
記録媒体 ハードディスクまたはSDカード(オプション)
SATA HDD / SSD (最大2TB)
SDHC / XC (最大128GB CLASS10以上)
映像圧縮方式 H.264
録画解像度 1920×1080
録画フレームレート 5 / 10 / 15 / 20 / 25 / 30fpsから選択
機器操作・設定 赤外線リコン(付属)
機器設定 OSD表示メニュー
※OSDメニュー操作時は録画が停止します。
録画モード 起動時自動開始 / 手動 /スケジュール / 動体検知
動体検知 7×7エリア設定 感度10段階
プリアラーム OFF、10/20/30/40/50/60秒から選択
ポストアラーム OFF、10/20/30/40/50/60/70/80/90/100/110/120秒から選択
スケジュール設定 5つのスケジュールを設定可能
各スケジュールごとに開始/停止時刻(時:分)と動作曜日を指定
再 生 本体OSDメニュー 赤外線リモコンで操作
※再生時は録画が停止します。
バックアップ SDカード (HDD/SSD録画時)、PCダイレクト接続(前面USB使用)
電源電圧 DC9∼36V
※DC12V電源アダプター付属
消費電力 HDD/SSD使用時:約5W  SDカード録画(HDD/SSD無し):約3W
動作環境 温度 本体:−20∼70℃ 内蔵HDD:0∼50℃
湿度:90%以下(結露不可)
外形寸法 177(W)×40(H)×89(D)mm
質 量 約370g (本体)
付属品 赤外線リモコン、電源アダプター、ACケーブル、
ソフトウェアCD、取扱説明書

※搭載可能HDD、SSDの最大厚は9.5mmとなります。

録画可能時間[日] (1TBハードディスクを搭載した場合の録画時間)

  録画フレームレート(fps)
30 25 20 15 10 5
ビットレート設定
(30fps時)
16Mbps 6日 7日 9日 12日 18日 36日
12Mbps 8日 9日 12日 16日 24日 48日
8Mbps 12日 14日 18日 24日 36日 72日
※録画時間は目安です。設定や録画する映像により録画時間が大きく変動することがあります。
※ビットレートは30fps録画時の値であり、フレームレートを少なく設定した場合の
実際のビットレートはフレームレートに比例して減少します。

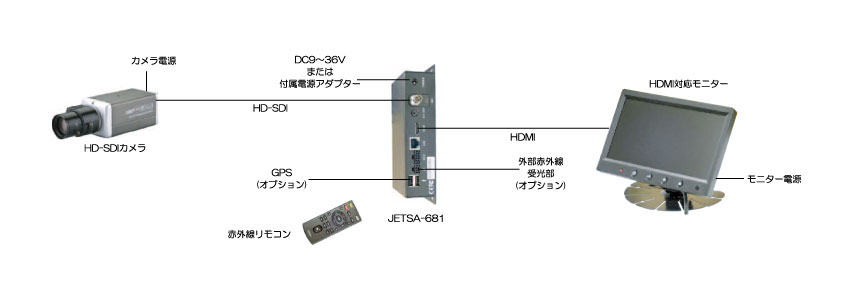

【接続例】

画像はクリックして拡大できます。

【カタログ】

    カタログ(PDF)

※記録媒体は1TBのHDDが標準搭載となっておりますが、
 現在、記録媒体はオプションとなっております。ご了承ください。
