JETSA-681HA HD-SDI / HDMI対応 1ch小型DVR| 株式会社JOBLE 製品情報

【JETSA-681HA】

HD-SDI / HDMI対応 1ch小型DVR

オープン価格

JETSA-681HAは小型・軽量・低消費電力で
HD-SDI信号またはHDMI信号に対応した
1chデジタルビデオレコーダーです。
小型でありながらHDD / SSDを内蔵することができます。
また、SDカードへの記録にも対応しているため、
振動が発生する場所や温度環境の厳しい用途でも使用可能で、
車載や制御盤への組込などに最適です。

【梱包数量】
JETSA-681HA ×1
電源アダプター付属

※記録媒体はオプションとなります。

※USBマウスは付属いたしません。別途お客様でご用意ください。

【特徴】

  • 映像/音声記録
  • HD-SDI信号またはHDMI信号1系統を記録することができます。
    最大入力解像度は以下の通りとなります。
    HD-SDI信号:1920×1080 (1080p) 30Hz
    HDMI信号:1920×1080 (1080p) 60Hz
    ※HD-SDI信号とHDMI信号は同時入力可能です。
     録画をおこなう際は信号を選択する必要があります。

  • 多彩な記録媒体に対応
  • 小さなボディーに2.5インチハードディスクを搭載可能。コンパクトでも長時間しっかりと記録を行います。
    記録メディアはHDD/SSD (最大2TB)のほかに、SDHC(最大32GB)、SDXC(最大256GB)、
    USBストレージ(USBメモリー/USB HDD)に対応しています。
    振動のある自動車や鉄道車両への設置に対応します。

    ※搭載する記録媒体はオプションとなります。別途ご相談ください。
    ※異なるストレージへの同時/連続録画はできません。

  • H.265対応
  • 映像コーデックにH.265を採用。
    従来のH.264に比べ高圧縮かつ高画質で録画が可能です。

  • スーパーキャパシタ内蔵
  • スーパーキャパシタを内蔵しているため停電などで突然電源供給が遮断されても
    正常にデータの保存、シャットダウンを行えます。

  • 自動時刻補正、位置情報記録
  • USB接続型のGPS(オプション 型番:ETGM-5019)を接続することで時刻補正を行うことができます。
    また、録画ファイルに位置情報を記録することができます。

  • 低消費電力
  • 本体の消費電力は約3.0W(SDカード使用時)または約5.0W(HDD / SSD使用時)と非常に低消費電力です。
    充電池やソーラーパネルなどで運用することができ、不法投棄監視システムなど
    充電池を使用するシステムへの組込に最適です。

  • 手のひらサイズ
  • 本体サイズは193(W) × 45(H) × 92(D)mmと手のひらに載せられる小型・軽量タイプなので、
    設置場所を選びません。
    制御盤内や店舗の棚の片隅、車両のシート下など、様々な場所への設置が可能です。

  • 幅広い動作温度範囲
  • レコーダー本体の動作温度範囲は-20℃ ~ +65℃と非常に広範囲に設計されており
    屋外などにも設置することができます。
    ※動作温度範囲は搭載する記録媒体によって変化します。必ず記録媒体の仕様をご確認ください。

【仕様】

型 番 JETSA-681HA
システムOS 組み込みLinux
ファイルシステム FAT32
カメラ接続端子 HD-SDI BNCメス(75Ω) ×1
HDMI HDMI タイプAメス ×1
モニター出力端子 HDMI タイプAメス ×1
入力映像信号 HD-SDI 1080p (30 / 29.97 / 25 / 24Hz)
720p (60 / 59.94 / 50 / 30 / 25 / 24Hz)
HDMI 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25Hz)
720p (60 / 59.94 / 50Hz)
576p (50Hz)
480p (60Hz)
出力映像信号 HDMI:1080p 60Hz
入力音声信号 HD-SDI ステレオライン入力
※3.5mm ステレオミニジャック
HDMI エンベデッドオーディオ
出力音声信号 HDMI エンベデッドオーディオ
USBポート USB 2.0×2
記録媒体 2.5インチ媒体 HDD / SSD ×1 (最大2TB、SATA接続)
※本体内部に内蔵可能
SDカード SDHC 最大32GB / SDXC 最大256GB ×1
※CLASS10以上
USBストレージ USBメモリ / USB HDD
録画解像度 1920×1080
映像コーデック 圧縮方式 : H.265
ファイル形式 : AVI
音声コーデック G.711
録画ビットレート 高画質:最大6Mbps
標準:最大4Mbps
普通:最大3Mbps
※上記より選択
録画フレームレート 5 / 10 / 15 / 20 / 25 / 30fpsから選択
機器操作・設定 USBマウス
※USBマウスは付属いたしません。
機器設定 OSD表示メニュー
※OSDメニュー操作時は録画が停止します。
録画モード 起動時自動開始 / 手動
イーサネット RJ45×1
10M/100M
ライブ映像をRTSPで配信
※USB端子にドングル型Wi-Fi子機を接続することでWi-Fiにも対応
再 生 本体OSDメニュー
USBマウスで操作
※再生時は録画が停止します。
バックアップ SDカード / USBストレージ
(HDD / SSD録画時)
電源電圧 DC10 ~ 15V
※DC12V 1A 電源アダプター付属
消費電力 SDカード使用時(HDD / SSD無し) : 約3W
HDD / SSD使用時 : 約5W
動作環境 温度:-20℃ ~ +65℃ (HDD搭載時:0 ~ 50℃)
湿度:90%以下(結露不可)
外形寸法 193(W) × 45(H) × 92(D)mm (突起部含まず)
質 量 約620g (本体のみ)
付属品 マニュアル、ソフトウエアCD、電源アダプター (DC12V 1A)
本体固定用木ネジx5、内蔵HDD固定用ビスx6

※USBマウスは付属いたしません。別途ご用意ください。

※SDIエンベデッドオーディオは非対応となります。

※搭載可能HDD、SSDの最大厚は9.5mmとなります。

※SDカード挿入時は向きにご注意ください。誤った向きで挿入した場合、破損の原因となります。

※異なるストレージ種類に対して同時または連続で録画することはできません。

※記録媒体はオプションとなります。ご注文の際にご指定ください。

※動作環境の範囲は搭載する記録媒体によって変化致します。必ず記録媒体の仕様をご確認ください。

【連続録画日数】 (1TBハードディスクを搭載した場合の録画時間)

    カメラ解像度
1980 × 1080
(30 ~ 5fps)
1280 × 720
(30 ~ 5fps)
ビットレート 高画質 6Mbps 15日 15日
標準 4Mbps 22日 22日
普通 3Mbps 29日 29日

※これらの値は実測によるサンプル値を元にした計算値です。設定や録画する映像により録画時間は変動します。

※ビットレートは30fps録画時の値でありフレームレートを少なく設定した場合、
 実際のビットレートはフレームレートに比例して減少します。

【オプション】

製品概要
ETGM-5019 GPSレシーバー
対応機器へUSB接続することにより自動で時刻を補正することができます。
また位置情報を記録することができます。
記録媒体 各種記録媒体
2.5型のハードディスクドライブまたはSSD、SDカード、USBストレージから選択することができます。

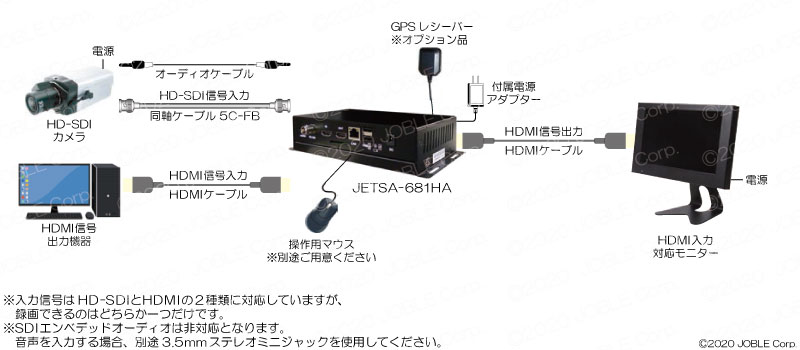

【接続例】

画像はクリックして拡大できます。

【接続例】
