【HE01ERK】
HDMI CAT5e伝送器 (小型送受信器)
1920×1200pを最大40m伝送可能。
送信器 / 受信器ともにコンパクト設計で、筐体にHDMIオスコネクターが
付いているためHDMI信号入出力機器へ直接接続することができます。
※HDCP非対応であり著作権で保護されたコンテンツは使用できません。
【梱包数量】
HE01SET (送信器) ×1
HE01SER (受信器) ×1
【特徴】
- HDMI信号伝送
- 主な対応解像度と伝送距離
- コンパクトサイズ
- 外部電源不要
- 外部からの電源供給に対応
CAT5e以上のLANケーブルでHDMI信号を伝送。
※CAT6ケーブルの使用を推奨しています。
1920×1200p 60/59.94Hz : 40m
1920×1080p 60Hz : 40m
1280×1024p 60Hz : 60m
1920×1080i 60/59.94/50Hz : 60m
送信器 / 受信器ともに非常にコンパクトで機器背面やモニター裏への取付も容易です。
HDMIオスコネクターが付いているため、HDMI映像出力/入力機器へ直接接続することができます。
※接続するHDMI端子周辺の形状および他の端子に接続されるケーブルと干渉して
正常に接続できない場合がありますのでご注意ください。
HE01SET(送信器)は映像出力機器のHDMIポートから電源が供給され、
HE01SER(受信器)はHE01SET(送信器)からリンクケーブル経由によって受電するため、
送信器 / 受信器ともに外部電源を基本的に必要としません。
映像出力機器のHDMI端子から供給される電力で動作しますが、
機器によっては使用できる電力が少なく映像の伝送可能な距離が短くなる場合や、
正常に映像を表示することができなくなることがあります。
この場合、付属のDCジャック ⇔ マイクロUSBケーブルにDC5Vの電源アダプター(別売、型番：LTE10UW-S1-BS33)
を接続して使用することにより正常に動作させることができます。
また、映像出力機器に+5V出力可能なUSB端子が空いてる場合はそのUSB端子から
HE01SET(送信器)へ接続することで電力を供給することができます。
※HE01SET(送信器)はマイクロUSB接続となるため、別途変換ケーブルをご用意ください。
【仕様】
| 型 番 | HE01SET | HE01SER |
| 映像解像度 | 最大1920×1200p 60Hz ※詳細は「解像度 / リフレッシュレート」参照 |
|
| 対応規格 | HDMI1.3 | |
| 伝送距離 | 1280×1024p 60Hz / 1920×1080i 60Hz ： 最大60m 1920×1200p / 1920×1080p 60Hz ： 最大40m |
|
| EDID | 内蔵EDIDを出力 | |
| HDMI端子 | HDMI タイプAオス×1 | |
| LINKケーブル / 端子 | CAT5e以上のLANケーブル (CAT6推奨) RJ45×1 |
|
| 電源電圧 | DC5V 接続機器のHDMIポートから供給 |
「HE01SET」から LINKケーブル経由で受電 |
| 消費電力 | 合計約1.6W HE01SET + HE01SER |
|
| 動作環境 | 温度 ： 0℃ ～ 55℃ 湿度 ： 最大95%RH (結露不可) |
|
| 外形寸法 | 24(W) × 22.2(H) × 57.5(D)mm | |
| 質 量 | 約20g | |
| 付属品 | 取扱説明書、DCジャック⇔マイクロUSB変換ケーブル：125mm(端子含む) | |
※接続するHDMI端子周辺の形状および他の端子に接続されるケーブルと干渉して
正常に接続できない場合がありますのでご注意ください。
※CAT6ケーブルの使用を推奨。
※STPケーブル / フラットケーブル / より線のケーブル / 細いケーブルを使用した場合、
伝送可能距離が短くなったり、映像が出力されない場合があります。
※HDCP非対応であり著作権で保護されたコンテンツは使用できません。
※DDCの通信はサポートしておりません。EDIDはHE01SETに登録されている仮の信号を出力します。
※入力されるHDMI信号レベルが低い場合は伝送可能な距離が短くなります。
※本機器の電源は映像出力機器のHDMIポートから取得します。供給される電力が少なく正常に動作しない場合は
HE01SET(送信器)にUSBまたは別売の電源アダプター(LTE10UW-S1-BS33)で電源を供給してください。
【解像度 / リフレッシュレート】
伝送可能なHDMI信号の主な解像度とリフレッシュレートは次の通りです。 (内蔵EDIDにより選択可能な値)
※伝送距離は使用するケーブル、設置環境により変化します。余裕を持った設計をお薦めします。
| 解像度 | リフレッシュレート | 解像度 | リフレッシュレート |
| 1920×1200p | 60/59.94Hz | 1280×1024p | 60Hz |
| 1920×1080p | 60Hz | 1280× 960p | 60Hz |
| 1920×1080i | 60/59.94/50Hz | 1280×800p | 60Hz |
| 1768× 992p | 60Hz | 1280×768p | 60Hz |
| 1768× 992i | 60/59.94/50Hz | 1280×720p | 60/59.94/50Hz |
| 1680×1050p | 60/59.94Hz | 1176×664p | 60/59.94/50Hz |
| 1600×1200p | 60Hz | 1152×864p | 60Hz |
| 1600×1024p | 60/59.94Hz | 1024×768p | 60Hz |
| 1600× 900p | 60Hz | 800×600p | 60Hz |
| 1440×1080p | 60Hz | 720×576p | 50Hz |
| 1440×1080i | 60/59.94/50Hz | 720×480p | 60/59.94Hz |
| 1366× 768p | 60Hz | 640×480p | 75/60/59.94Hz |
| 1360× 768p | 60Hz | ー | |

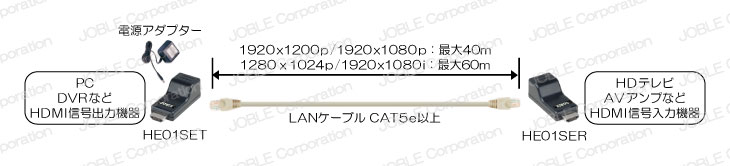

【接続例】
接続例はクリックして拡大できます。
※PCからの供給電力が少ない場合は映像の乱れや表示無しの原因となります。
映像に異常がある場合は別売の電源アダプター、またはUSB端子からの電源供給を行ってください。
※USB端子は+5V出力が可能な端子(USB1.1/2.0/3.0のタイプAコネクターなど)に接続してください。
※HDCP非対応のため、DVD/ブルーレイプレーヤー、TVチューナー、ゲーム機などから出力される
著作権保護された映像は表示できません。
