【HE01S】
HDMI CAT5e伝送器
オープン価格
CAT5e以上のLANケーブルを使用してHDMI信号を伝送する伝送器。
1080pを最大40m伝送可能。
【梱包数量】
HE01ST (送信器) ×1
HE01SR (受信器) ×1
電源アダプター付属
【特徴】
- HDMI信号伝送
- 主な対応解像度と伝送距離
- HDMI1.3、HDCP対応
- EDID信号記録機能搭載
CAT5e以上のLANケーブルでHDMI信号を伝送。
※CAT6ケーブルの使用を推奨しています。
1920×1080p 60Hz : 40m
1920×1080i 60/59.94/50Hz : 60m
1280×720p 60Hz : 60m
HDMI1.3、HDCP1.4に対応しています。
内蔵しているEDID信号とは別に、接続したモニターなどからEDID信号をコピーすることができます。
【仕様】
| 型 番 | HE01ST | HE01SR |
| 映像解像度 | 最大1920×1080p 60Hz ※詳細は「解像度 / リフレッシュレート」参照 |
|
| 対応規格 | HDMI1.3 HDCP1.4 |
|
| 伝送距離 | 1280×720p 60Hz / 1920×1080i 60Hz ： 最大60m 1920×1080p 60Hz ： 最大40m |
|
| HDMIケーブル長 | 3m以下 (別売) | |
| EDID | 内蔵EDID または モニターからコピーしたEDIDを出力 |
|
| HDMI端子 | HDMI タイプAメス ×1 (入力) | HDMI タイプAメス ×1 (出力) |
| LINKケーブル/端子 | CAT5e以上のLANケーブル (CAT6推奨) RJ45×1 |
|
| 電源電圧 | DC5V 電源アダプター DC5V 2A付属 |
|
| 消費電力 | 約3W | 約2W |
| 動作環境 | 温度 ： 0 ～ 55℃ 湿度 ： 5 ～ 95%RH (結露不可) |
|
| 外形寸法 | 67(W) × 27(H) × 91(D)mm | 67(W) × 27(H) × 120(D)mm |
| 質 量 | 約140g | 約175g |
| 付属品 | 取扱説明書、固定ネジ+アンカー×8セット、電源アダプター×2 | |
※CAT6ケーブル以上の使用を推奨。
※映像機器と接続するHDMIケーブルは3m以下の高品質なケーブルを使用してください。
【解像度 / リフレッシュレート】
伝送可能なHDMI信号の主な解像度とリフレッシュレートは次の通りです。 (内蔵EDIDにより選択可能な値)
※伝送距離は使用するケーブル、設置環境により変化します。余裕を持った設計をお薦めします。
| 解像度 | リフレッシュレート | 解像度 | リフレッシュレート |
| 1920×1080p | 60Hz | 1280×960i | 60 / 59.94 / 50Hz |
| 1920×1080i | 60 / 59.94 / 50Hz | 1280×800p | 60Hz |
| 1768× 992p | 60Hz | 1280×800i | 60 / 59.94 / 50Hz |
| 1768× 992i | 60 / 59.94 / 50Hz | 1280×720p | 60Hz |
| 1680×1024p | 60Hz | 1280×720i | 60 / 59.94 / 50Hz |
| 1680×1024i | 60 / 59.94 / 50Hz | 1176×664p | 60Hz |
| 1600× 900p | 60Hz | 1176×664i | 60 / 59.94 / 50Hz |
| 1600× 900i | 60 / 59.94 / 50Hz | 1152×864p | 60Hz |
| 1440×1080p | 60Hz | 1152×864i | 60 / 59.94 / 50Hz |
| 1440×1080i | 60 / 59.94 / 50Hz | 1024×768p | 75 / 70 / 60Hz |
| 1366× 768p | 60Hz | 800×600p | 75 / 72 / 60Hz |
| 1366× 768i | 60 / 59.94 / 50Hz | 720×576p | 50Hz |
| 1280×1024p | 60Hz | 720×480p | 60 / 59.94Hz |
| 1280×1024i | 60 / 59.94 / 50Hz | 640×480p | 75 / 60 / 59.94Hz |
| 1280× 960p | 60Hz | ー | |

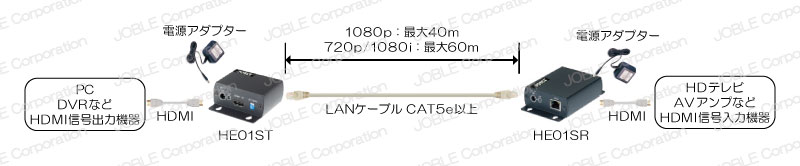

【接続例】
接続例はクリックして拡大できます。
※映像機器と接続するHDMIケーブルは3m以下の高品質なケーブルを使用してください。
※CAT6ケーブル以上の使用を推奨。
※伝送距離は使用するケーブル、設置環境により変化します。余裕を持った設計をお薦めします。
