【HE01SI】
HDMI･赤外線CAT5e伝送器
CAT5e以上のLANケーブルを使用してHDMI信号と
赤外線リモコン信号を伝送する伝送器。
1080pを最大40m伝送可能。
レコーダーやモニターなどの接続機器を離れた場所から操作することができます。
【梱包内容】
HE01SIT (送信器) x1
HE01SIR (送信器) x1
電源アダプター付属
【特徴】
- HDMI信号 , 赤外線リコモン信号伝送
- 赤外線リモコン信号伝送
- 主な対応解像度と伝送距離
- HDMI1.3、HDCP対応
- EDID信号記録機能搭載
CAT5e以上のLANケーブルでHDMI信号と赤外線リモコン信号を伝送。
※CAT6ケーブルの使用を推奨しています。
離れた場所からレコーダーやモニターなどの接続機器を操作することができます。
伝送は片方向通信となり、伝送方向を切り替えることができます。
1920×1080p 60Hz：最大40m
1920×1080i 60Hz：最大60m
1280×720p 60Hz：最大60m
HDMI1.3、HDCP1.4に対応しています。
内蔵しているEDID信号とは別に、接続したモニターなどからEDID信号をコピーすることができます。
【仕様】
| 型 番 | HE01SIT | HE01SIR |
| 映像解像度 | 最大1920×1080p 60Hz ※詳細は「解像度 / リフレッシュレート」参照 |
|
| 対応規格 | HDMI1.3 HDCP1.4 |
|
| 伝送距離 | 1280×720p 60Hz / 1920×1080i 60Hz ： 最大60m 1920×1080p 60Hz ： 最大40m |
|
| HDMIケーブル長 | 3m以下 (別売) | |
| EDID | 内蔵EDIDまたはモニターからコピーしたEDIDを出力 | |
| HDMI端子 | HDMI タイプAメス×1 (入力) | HDMI タイプAメス×1 (出力) |
| LINKケーブル/端子 | CAT5e以上のLANケーブル (CAT6推奨) RJ45×1 |
|
| 赤外線リモコン信号 | 発光角度 ： ±30度 受光角度 ： ±55度 送信 / 受信距離 ： 最大5m 周波数 ： 30kHz ～ 60kHz 赤外線受光 / 発光部ケーブル端子 ： φ3.5mmステレオジャック |
|
| 電源電圧 | DC5V 電源アダプター DC5V 2A付属 |
|
| 消費電力 | 約2.1W | 約1W |
| 動作環境 | 温度 ： 0 ～ 55℃ 湿度 ： 5 ～ 95%RH (結露不可) |
|
| 外形寸法 | 67(W) × 27(H) × 102(D)mm | 67(W) × 27(H) × 91(D)mm |
| 質 量 | 約150g | 約140g |
| 付属品 | 取扱説明書 , 電源アダプター×2 , 赤外線受光部ケーブル(1700mm) 赤外線発光部ケーブル(1700mm) , 固定ネジ+アンカー×8セット |
|
※CAT6ケーブル以上の使用を推奨。
※映像機器と接続するHDMIケーブルは3m以下の高品質なケーブルを使用してください。
【解像度 / リフレッシュレート】
伝送可能なHDMI信号の主な解像度とリフレッシュレートは次の通りです。 (内蔵EDIDにより選択可能な値)
※伝送距離は使用するケーブル、設置環境により変化します。余裕を持った設計をお薦めします。
| 解像度 | リフレッシュレート | 解像度 | リフレッシュレート |
| 1920×1080p | 60Hz | 1280×800p | 60Hz |
| 1920×1080i | 60/59.94/50Hz | 1280×800i | 60/59.94/50Hz |
| 1768× 992p | 60Hz | 1280×720p | 60Hz |
| 1768× 992i | 60/59.94/50Hz | 1280×720i | 60/59.94/50Hz |
| 1680×1024p | 60Hz | 1176×664p | 60Hz |
| 1680×1024i | 60/59.94/50Hz | 1176×664i | 60/59.94/50Hz |
| 1600× 900p | 60Hz | 1152×864p | 60Hz |
| 1600× 900i | 60/59.94/50Hz | 1152×864i | 60/59.94/50Hz |
| 1440×1080p | 60Hz | 1024×768p | 75/70/60Hz |
| 1440×1080i | 60/59.94/50Hz | 800×600p | 75/72/60Hz |
| 1366× 768p | 60Hz | 720×576p | 50Hz |
| 1366× 768i | 60/59.94/50Hz | 720×480p | 60/59.94Hz |
| 1280×1024p | 60Hz | 640×480p | 75/60/59.94Hz |
| 1280×1024i | 60/59.94/50Hz | ー | |
| 1280× 960p | 60Hz | ー | |
| 1280× 960i | 60/59.94/50Hz | ー | |

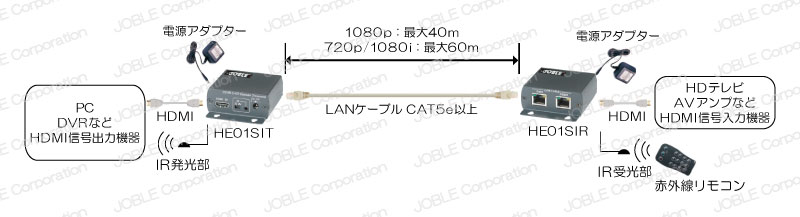

【接続例】
接続例はクリックして拡大できます。
※映像機器と接続するHDMIケーブルは3m以下の高品質なケーブルを使用してください。
※CAT6ケーブル以上の使用を推奨。
※赤外線リモコン信号の通信方向は切り替えることができます。
※伝送距離は使用するケーブル、設置環境により変化します。余裕を持った設計をお薦めします。
