【HE03-4K】
HDMI 4K対応CAT5e長距離伝送器
CAT5eまたはCAT6ケーブル(UTP/STP 24AWG 単線)を使用して、
HDMI信号を最大140m伝送します。
最大4K (3840×2160) 30Hz 4:4:4の信号に対応しております。
受信器にHE03LR-4Kを使用することで、モニター側から再延長を行うことができます。
【梱包数量】
HE03T-4K (送信器) ×1
HE03R-4K (受信器) ×1
電源アダプター付属
※受信器は単体での購入が可能です。
【特徴】
- HDMI信号伝送
- 伝送距離、対応解像度
- イーサネットリピーターを使用した伝送距離延長
- 受信器による再延長
- ファームウエア更新についての注意
CAT5eまたはCAT6ケーブル(UTP/STP 24AWG 単線)を使用してHDMI信号を伝送。
最大延長距離はCAT5eを使用した場合120m、CAT6ケーブルを使用した場合140mとなります。
また、対応解像度は最大4K (3840×2160) 30Hz 4:4:4となります。
ギガビット通信に対応したイーサネットリピーターを別途使用することにより
伝送距離を延長できます。
その際、伝送距離は使用するリピーターの仕様に則ってください。
型番：SR01X を使用した場合、伝送距離を最大280mまで延長することができます。
※詳細は接続例をご参照ください。
再延長に対応した受信器「HE03LR-4K」を使用することにより
受信器から再度延長を行うことができます。
※HE03LR-4Kはオプション品となります。
※詳細は接続例をご参照ください。
現在の「HE03-4K」は2024年のファームウエア更新により旧ファームウエアの
機器とで互換性が無くなりました。
現在使用しているシステムに受信器「HE03R-4K」「HE03LR-4K」を追加する場合は
ファームウエアを合わせる必要があります。旧タイプはシリアル番号で確認できます。
受信器の追加を行う場合は送信器「HE03T-4K」のシリアル番号を注文時にお知らせください。
【仕様】
| 型番 | HE03T-4K | HE03R-4K |
| HDMI映像信号 | 4K (3840×2160) 30Hz 4:4:4以下 ※詳細は「解像度/フレームレート」参照 |
|
| HDMI音声信号 | 最大7.1ch LPCM 192kHz | |
| HDMI最大伝送帯域幅 | 10.2Gbps | |
| 対応LINKケーブル | ストレート結線のLANケーブル(別売) |
|
| 伝送距離 | CAT5e：最大120m CAT6：最大140m |
|
| 対応HDMIケーブル | 5m以下 ※伝送するHDMI信号に対応したケーブルを使用してください。 |
|
| HDMI端子 | HDMI タイプA ×1 (入力) | HDMI タイプA ×1 (出力) |
| LINKケーブル端子 | RJ45 ×1 | |
| HDCP | HDCP1.4対応 | |
| 電源電圧 | DC5V (電源アダプター DC5V 2A付属) | |
| 消費電力 | 最大2.8W | 最大4.8W |
| 使用環境 | 温度：0 ～ 55℃ 湿度：最大95%RH (結露不可) |
|
| 外形寸法 | 88(W) × 30(H) × 110(D)mm | |
| 質量 | 約230g | |
| 付属品 | 取扱説明書、電源アダプター×2、ゴム足×8、 固定ネジ+アンカー×8セット |
|
【主な対応解像度/フレームレート】
| 3840×2160p 30/29.97/25/24Hz | 1280×800p 60Hz |
| 1920×1200p 60Hz | 1280×720p 60/59.94/50/30/29.97Hz |
| 1920×1080p 60/59.94/50/24Hz | 1176×664p 60/59.94Hz |
| 1920×1080i 30/29.97/25Hz | 1152×864p 75/60Hz |
| 1680×1050p 60/59.94Hz | 1024×768p 75/70/60Hz |
| 1600×1200p 60Hz | 800×600p 75/72/60/56Hz |
| 1400×1050p 60Hz | 720×576p 50Hz |
| 1366×768p 60Hz | 720×480p 60/59.94Hz |
| 1280×1024p 75/60Hz | 640×480p 75/60/59.94Hz |
※HDMI信号出力機器の信号特性によりごく稀に上記の解像度/フレームレートでも伝送できない場合があります。
【接続例】
接続例はクリックして拡大できます。

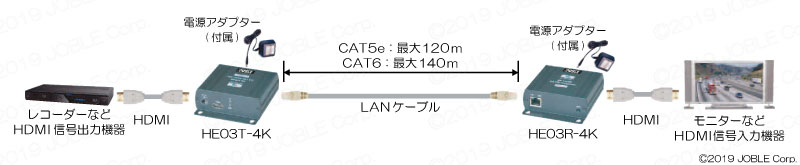

【接続例1】

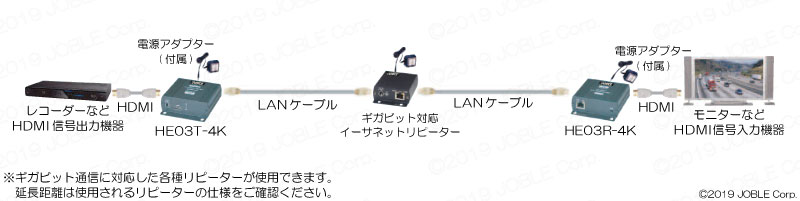

【接続例2】 ギガビット通信対応イーサネットリピーターを使用した延長
