【HE03-4K6G】
HDMI･赤外線･RS232C CAT6長距離伝送器 (4K 60Hz･音声分離出力対応)
CAT6ケーブルを使用して、HDMI信号と赤外線信号、RS232Cを最大100m伝送します。
最大4K (3840×2160) 60Hz の信号に対応しており、
3840×2160 , 1920×1080 , 1280×720 は59.94Hzの伝送も可能です。
受信器にオプション品であるHE03LR-4K6Gを使用することで、
モニター側から再延長をおこなうことができます。
【梱包数量】
HE03T-4K6G (送信器) ×1
HE03R-4K6G (受信器) ×1
電源アダプター付属
※HE03R-4K6G (受信器)は単体での購入も可能です。
【特徴】
- 映像 , 赤外線信号 , 制御信号伝送
- 対応解像度
- アナログ音声出力
- HDMI2.0 , HDCP対応
- イーサネットリピーターを使用した伝送距離延長
- 受信器による再延長
- DINレール取付
CAT6ケーブルを使用してHDMI信号 , 赤外線信号 , RS232C(Tx , Rx)を最大100m伝送。
最大対応解像度は4K (3840 × 2160) 60Hz、
1920 × 1080では最大120Hzの信号を伝送できます。
また、特定の解像度では59.94Hzの信号を伝送することもできます。
受信器(HE03R-4K6G)はHDMI入力された音声をアナログステレオ音声に変換出力することができ、
HDMI出力音声と同時に使用することができます。
※HDMIで伝送される音声信号がLPCMの場合、アナログ音声出力が可能です。
HDMI2.0に対応しており、HDCPは2.2および1.4に対応しています。
オプション品のギガビット通信対応イーサネットリピーター「SR01X」を使用することにより
伝送距離を200mまで延長することができます。
※「SR01X」以外のギガビット通信に対応したイーサネットリピーターを使用することもできますが、
その場合伝送距離は変化するのでご注意ください。
再延長に対応した受信器「HE03LR-4K6G」を使用することにより
受信器から再度延長を行うことができます。
※HE03LR-4K6Gはオプション品となります。
※詳細は接続例をご参照ください。
付属品にDINレール取付用の部材が同梱されており、DINレールへの設置が可能です。
※オプション受信器「HE03LR-4K6G」はDINレール取付非対応です。
【仕様】
| 型 番 | HE03T-4K6G | HE03R-4K6G |
| HDMI映像信号 | 4K (3840×2160) 60Hz 4:4:4以下 ※詳細は「主な解像度/リフレッシュレート」参照 |
|
| HDMI音声信号 | パススルー ※アナログ音声出力はLPCMのみ対応 |
|
| HDMI関連規格 | HDCP2.2 / 1.4対応 HDMI2.0対応 |
|
| RS232C | 双方向伝送 通信速度：115200 , 57600 , 38400 , 19200 , 14400 , 9600 , 4800 , 2400 , 1200bpsから選択 付属ケーブル (3.5mmプラグ⇔Dsub9ピン変換) を接続して使用 ※伝送はTx , Rxのみ |
|
| 赤外線リモコン信号 | 発光部 ： 20 ～ 60kHz 発光角度 ： ±45° 送信距離 ： 最大5m 付属発光部ケーブルを接続して使用 |
受光部 ： 20 ～ 60kHz 受信角度 ： ±45° 受信距離 ： 最大5m 付属受光部ケーブルを接続して使用 |
| 音声出力 | － | アナログステレオ音声出力 端子台ブロック (5ピン) 平衡 / 不平衡接続対応 インピーダンス ： 500Ω S/N比 ： 114dB |
| LINKケーブル | ストレート結線のLANケーブル(別売) CAT6以上 最大伝送距離 ： 100m |
|
| HDMIケーブル | 5m以下のHDMIケーブル (別売) ※伝送対象のHDMI信号に適したHDMIケーブルを使用してください。 |
|
| HDMI端子 | HDMI タイプA×2 (入力×1、ループ出力×1) |
HDMI タイプA×1 (出力) |
| LINKケーブル端子 | RJ45×1 | |
| 電源電圧 | DC5V 電源アダプター DC5V 2A付属 |
|
| 消費電力 | 最大5.5W | 最大4.1W |
| 使用環境 | 温度 ： 0 ～ 55℃ 湿度 ： 最大95%RH (結露不可) |
|
| 外形寸法 | 87(W) × 32(H) × 123(D)mm | |
| 質 量 | 約254g | 約253g |
| 付属品 | 取扱説明書 , 赤外線受光部ケーブル×1 , 赤外線発光部ケーブル×1 , RS232C接続ケーブル (Dsub9オス⇔φ3.5mmステレオミニプラグ)×1 , RS232C接続ケーブル (Dsub9メス⇔φ3.5mmステレオミニプラグ)×1 , 電源アダプター×2 , 板面取付部材(L型)×8 , DINレール取付部材×2 , 固定具取付ネジ×8 , 固定ネジ+アンカー×8セット |
|
※伝送距離は使用するケーブル、設置環境により変化します。余裕を持った設計をお薦めします。
【主な対応解像度/リフレッシュレート】
| 解像度 | リフレッシュレート | 解像度 | リフレッシュレート |
| 3840×2160p | 60 / 59.94 / 50 / 30Hz | 1600× 900p | 60Hz |
| 2560×1600p | 60Hz | 1440× 900p | 60Hz |
| 2560×1440p | 60Hz | 1280×1024p | 60Hz |
| 1920×1200p | 60Hz | 1280× 720p | 60 / 59.94 / 50Hz |
| 1920×1080p | 120 / 60 / 59.94 / 50 / 30Hz | 1024×768p | 75 / 60Hz |
| 1680×1050p | 60Hz | 800×600p | 75 / 60Hz |
| 1600×1200p | 60Hz | 640×480p | 75 / 60Hz |
※HDMI信号出力機器の信号特性によりごく稀に上記の解像度/リフレッシュレートでも伝送できない場合があります。
【接続例】
接続例はクリックして拡大できます。

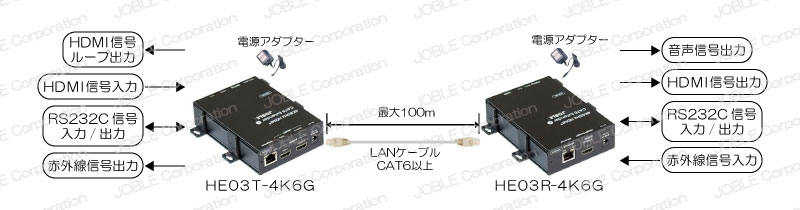

【接続例1】

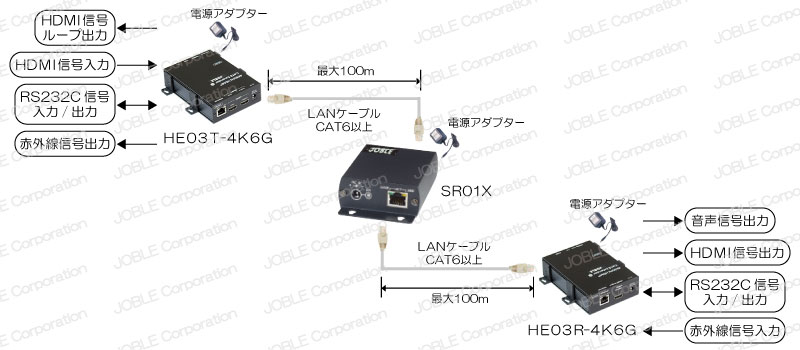

【接続例2】 ギガビット通信対応イーサネットリピーター「SR01X」を使用した延長
その場合伝送距離は変化するのでご注意ください。
【接続例3】 オプションの再延長対応受信器「HE03LR-4K6G」を使用した延長
※HE03LR-4K6Gはオプション品となります。
※最大250モニターまたは総延長2,500mの伝送表示が可能となります。
※HDMI信号 , 赤外線信号 , RS232Cは全ての受信器へ伝送可能です。
