【HE03L】
HDMI CAT5e長距離伝送機器 再延長対応
オープン価格
HE03LはHDMI信号をLANケーブル(CAT5e/6/7 UTP/STP 24AWG)で長距離伝送します。
最大解像度は1080p@60Hz(1920x1080)。
HE03LR(受信側)は入力された信号をさらに2分配出力することができ
複数段再延長することができます。
※再延長をする際は別途HE03LRをお求めください。
※後継機はHE03となります。
【梱包数量】
HE03LT x1
HE03LR x1
電源アダプター付属
2015年3月19日仕様変更いたしました。
【特徴】
- LANケーブル1本でフルHD映像を長距離伝送
- 延長に対応
- HDMI1.3、HDCP対応
- 配線が簡単
CAT5eケーブル(UTP/STP 24AWG 単線)を使用時フルHD映像(1080p@60Hz)を最大150m、
CAT6ケーブルを使用時最大180m延長することができます
HE03LR(受信器)は受信したHDMI信号をさらに2分配し出力することができ
複数段再延長することができます。
※再延長をする際は別途HE03LRをお求めください。
多くの機器に採用されているHDMI1.3や、著作権保護機能HDCPに対応しているので、民生用ブルーレイレコーダーなど
様々な機器でも安心してご使用いただけます。(本機以外の機器(モニター等)も全てがHDCPに対応している必要があります)
※映像機器、モニターによっては正常に表示されない場合があります。事前にお問合せください。
お貸出による動作チェックに対応させていただきます。
使用するのは通常のLANケーブル。 HDMIケーブルと比べると細くて引き回しが簡単です。 既設配管の隙間やモニターアームに簡単に通線出来ます。 しかも、コネクタはLAN用コネクタ(RJ45)なので、現地でも簡単に取り付けられます。 配管に余裕があればコネクタを付けたままでも通線することが可能です。
【使用例】
- 小売店やコンビニなどで店頭にはモニター以外起きたくないとき
- 警備室・管理人室など、DVRの設置スペースがない場合
- 既設のLANケーブル1本を使用して、HD映像伝送を行いたいとき
【仕様】
| 型 番 | HE03LT | HE03LR |
| 映像解像度 | 最大1920×1080 | |
| LED表示 | Power：点灯→電源入力正常 RJ45ジャック：緑点灯→リンク正常 オレンジ点滅→データ通信中 Link：点滅→リンク正常 消灯→リンク切断/リンク確認中 |
|
| LINKケーブル長 | CAT5e：150m CAT6以上：180m | |
| HDMIケーブル長 | 3m以下 (別売) | |
| HDMI端子 | HDMI Aタイプ×1 (入力) | HDMI Aタイプ×1 (出力) |
| LINKケーブル端子 | RJ45（シールド対応）×1 | RJ45（シールド対応）×3 |
| 電 源 | DC5V 最大4.3W | DC5V 最大4.8W |
| 外形寸法 | 67(W)×27(H)×140(D)mm | 67(W)×27(H)×155(D)mm |
| 質 量 | 約200g | 約225g |
| 動作環境 | 温度：0∼55℃ 湿度：5∼95%RH(結露不可) | |
| 付属品 | 電源アダプター(入力：AC100∼240V 出力：DC5V)×2 取扱説明書、固定ネジ+アンカー×8セット |
|
※再延長をする際は別途HE03LRをお求めください。

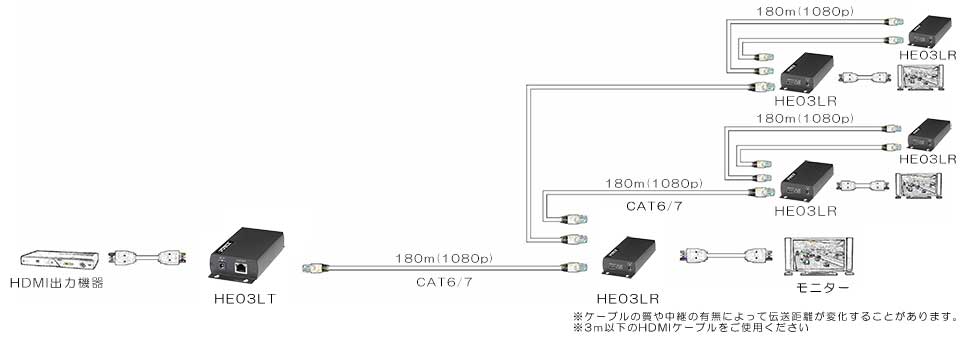

【接続例】
接続例はクリックして拡大できます。
