【HE03LR-4K6G】
HDMI･赤外線･RS232C CAT6長距離伝送受信器 再延長機能付
(4K 60Hz･音声分離出力対応)
HE03T-4K6G(送信器)と組み合わせて使用する専用受信器。
送信器から受信したHDMI信号･赤外線信号･RS232Cを2分配延長することが可能で、
総延長距離2,500mまたは250台のモニターを接続できます。
【梱包数量】
HE03LR-4K6G (受信器) ×1
電源アダプター付属
【特徴】
- 再延長機能
- 複数台接続
- 接続可能モニター数、最大延長距離
- 伝送距離
- 対応解像度
HE03T-4K6G(送信器)より伝送されたHDMI信号･赤外線信号･RS232Cを2分配して、
それぞれLANケーブルで再延長できます。
HE03LR-4K6Gを複数台使用することで、長距離伝送をおこなったり
多くのモニターを接続することができます。
HE03LR-4K6Gから分配出力した先にHE03LR-4K6Gを再び接続することで
さらに2分配出力をおこなうことができます。
さらなる分配出力が不要な場合、HE03R-4K6G(受信器)を接続することができます。
※HE03R-4K6G(受信器)はオプション品となります。
最大250台のモニター接続または、総延長距離2,500mまで再延長を行えます。
CAT6ケーブルを使用してHDMI信号 , 赤外線信号 , RS232C(Tx , Rx)を最大100m伝送。
HE03T-4K6G(送信器)からHE03LR-4K6G(受信器)間の最大伝送距離は100mとなりますが、
HE03LR-4K6G(受信器)からさらに再延長した先の新たな受信器までの伝送距離も最大100mとなります。
最大対応解像度は4K (3840 × 2160) 60Hz、
1920 × 1080では最大120Hzの信号を伝送できます。
また、特定の解像度では59.94Hzの信号を伝送することもできます。
【仕様】
| 型 番 | HE03LR-4K6G |
| HDMI映像信号 | 4K (3840×2160) 60Hz 4:4:4以下 ※詳細は「主な解像度/リフレッシュレート」参照 |
| HDMI音声信号 | パススルー ※アナログ音声出力はLPCMのみ対応 |
| HDMI関連規格 | HDCP2.2 / 1.4対応 HDMI2.0対応 |
| RS232C | 双方向伝送 通信速度：115200 , 57600 , 38400 , 19200 , 14400 , 9600 , 4800 , 2400 , 1200bpsから選択 付属ケーブル (3.5mmプラグ⇔Dsub9ピン変換) を接続して使用 ※伝送はTx , Rxのみ |
| 赤外線リモコン信号 | 受光部 ： 20 ～ 60kHz 受信角度 ： ±45° 受信距離 ： 最大5m 付属受光部ケーブルを接続して使用 |
| 音声出力 | アナログステレオ音声出力 端子台ブロック(5ピン)接続 平衡 / 不平衡接続対応 インピーダンス ： 500Ω S/N比 ： 114dB |
| LINKケーブル | ストレート結線のLANケーブル(別売) CAT6以上 最大伝送距離 ： 100m |
| HDMIケーブル | 5m以下のHDMIケーブル(別売) ※伝送対象のHDMI信号に適したHDMIケーブルを使用してください。 |
| HDMI端子 | HDMI タイプA×1 (出力) |
| LINKケーブル端子 | RJ45×3 |
| 電源電圧 | DC5V 電源アダプター DC5V 2A付属 |
| 消費電力 | 最大5.15W |
| 使用環境 | 温度 ： 0 ～ 55℃ 湿度 ： 最大95%RH (結露不可) |
| 外形寸法 | 124(W) × 32(H) × 123(D)mm |
| 質 量 | 約344g |
| 付属品 | 取扱説明書 , 赤外線受光部ケーブル×1 , RS232C接続ケーブル (Dsub9オス⇔φ3.5mmステレオミニプラグ)×1 , 電源アダプター×1 , 板面取付部材(L型)×4 , 固定具取付ネジ×4 , 固定ネジ+アンカー×4セット |
※伝送距離は使用するケーブル、設置環境により変化します。余裕を持った設計をお薦めします。
【主な対応解像度/リフレッシュレート】
| 解像度 | リフレッシュレート | 解像度 | リフレッシュレート |
| 3840×2160p | 60 / 59.94 / 50 / 30Hz | 1600× 900p | 60Hz |
| 2560×1600p | 60Hz | 1440× 900p | 60Hz |
| 2560×1440p | 60Hz | 1280×1024p | 60Hz |
| 1920×1200p | 60Hz | 1280× 720p | 60 / 59.94 / 50Hz |
| 1920×1080p | 120 / 60 / 59.94 / 50 / 30Hz | 1024×768p | 75 / 60Hz |
| 1680×1050p | 60Hz | 800×600p | 75 / 60Hz |
| 1600×1200p | 60Hz | 640×480p | 75 / 60Hz |
※HDMI信号出力機器の信号特性によりごく稀に上記の解像度/リフレッシュレートでも伝送できない場合があります。
【接続例】
接続例はクリックして拡大できます。
【接続例1】

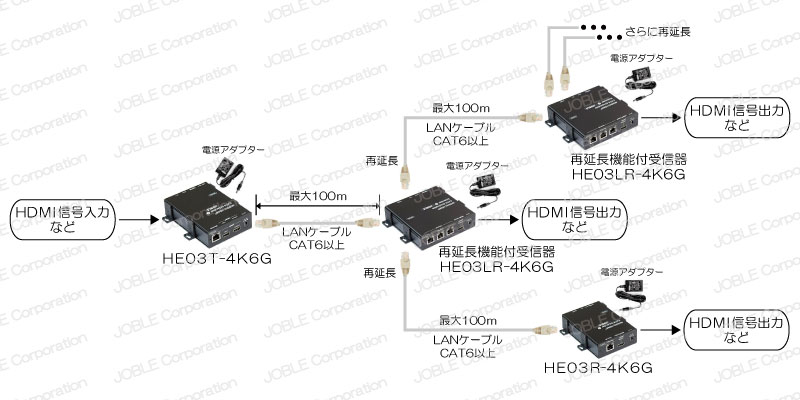

【接続例2】 複数台使用した延長
※「HE03T-4K6G」, 「HE03R-4K6G」はオプション品となります。
※最大250モニターまたは総延長2,500mの伝送表示が可能となります。
※HDMI信号 , 赤外線信号 , RS232Cは全ての受信器へ伝送可能です。
※再延長が不要な箇所には「HE03R-4K6G」を接続するで対応することができます。
