【HKM01-4K6G】
HDMI･USB･音声･赤外線･RS232C CAT6伝送器 (4K 60Hz対応)
最大4K 60HzのHDMI映像と音声・USB・赤外線リモコン信号・RS232CをCAT6以上の
LANケーブルで最大100mの伝送が可能です。
配線途中にリピーターやイーサネットスイッチを接続することで伝送距離の
延長が可能です。
【梱包内容】
HKM01T-4K6G (送信器) x1
HKM01R-4K6G (送信器) x1
電源アダプター付属
【特徴】
- 長距離伝送
- 4K 60Hz/1920×1080 120Hz対応
- 多機能
- 簡単な設定と拡張性
最大4K 60HzのHDMI映像と音声・USB・赤外線リモコン信号・RS232CをLANケーブルまたは
光ファイバーで長距離伝送します。
・最大伝送距離はCAT6以上のLANケーブルで100mです。
・オプションのSFPモジュールを追加することで最大60kmの光ファイバーによる長距離伝送も可能です。
HDMIは最大4K(3840×2160) 60Hz、1920×1080では最大120Hzの信号に対応しています。
HDCP1.4/2.2に対応しています。
・HDMIループ出力：送信器は入力されたHDMIのループ出力に対応しています。
・USBハブ搭載：受信器はUSB2.0に対応した4ポートのUSBハブを搭載しています。
・双方向アナログ音声：双方向のアナログ音声同時送信に対応しています。
・EDID記録：受信器または送信器(ループ出力)に接続されたHDMIモニターのEDID情報を
記録してHDMI機器に送出できます。
・RS232C伝送：TxとRxの双方向同時伝送に対応しており最大通信速度は115200bpsです。
・チャンネル設定：本体のロータリースイッチで簡単に送信器と受信器のペアリング(最大16ペア)が可能です。
・延長可能：オプションのギガビット対応リピーター/イーサネットスイッチによる伝送距離の延長が可能です。
【仕様】
| HKM01T-4K6G | HKM01R-4K6G | |
| 映像入力 | 1系統 (HDMI タイプA) HDCP1.4/2.2対応 最大3840×2160 60Hz 4:4:4 ※詳細は「解像度/リフレッシュレート」参照 |
- |
| 映像出力 | 1系統 (HDMI タイプA) ※入力信号のループ出力 |
1系統 (HDMI タイプA) HDCP1.4/2.2対応 最大3840×2160 60Hz 4:4:4 |
| 音声入出力(HDMI) | 入力:1系統(HDMI タイプA) ※映像と同じ端子 パススルー ※アナログ変換使用時は LPCM 最大192kHzのみ |
出力:1系統(HDMI タイプA) ※映像と同じ端子 パススルー ※アナログ変換使用時は LPCM 最大192kHzのみ |
| 音声入出力(アナログ) | LINE入力×1 (φ3.5mmステレオミニジャック) LINE出力×1 (φ3.5mmステレオミニジャック) |
マイク入力×1 (φ3.5mmモノラルミニジャック) LINE出力×1 (φ3.5mmステレオミニジャック) |
| ネットワーク | LANケーブル接続：RJ45 × 1 (UTP/STP対応) CAT6以上 最大100m ※リピーター/イーサネットスイッチ使用時はギガビット対応必須 光ケーブル接続：SFPスロット×1 ※SFPモジュール別売 |
|
| USB | USBポート×1(タイプB) USB2.0/1.1/1.0対応 |
USBポート×4(タイプA) USB2.0/1.1/1.0対応 通信速度(合計): 受信器→送信器 約36MB/s、 送信器→受信器 約3.9MB/s 供給可能電力: 各ポート最大2.5W 4ポート合計6W |
| RS232C | 1ポート 最大115200bps ※Tx、Rx、GNDのみ使用可能 ※接続は付属Dsub9メス⇔ φ3.5mmステレオミニプラグ 変換ケーブル使用 |
1ポート 最大115200bps ※Tx、Rx、GNDのみ使用可能 ※接続は付属Dsub9オス⇔ φ3.5mmステレオミニプラグ 変換ケーブル使用 |
| 赤外線リモコン信号 | 出力×1 φ3.5mmステレオミニジャック 付属の赤外線発光部ケーブルを接続 20～60kHz対応 (±45度 最大5m) |
入力×1 φ3.5mmステレオミニジャック 付属の赤外線受光部ケーブルを接続 20～60kHz対応 (±45度 最大5m) |
| 機器設定 | EDID/RS232C設定: DIPスイッチとプッシュスイッチ チャンネル設定: 機器前面ロータリースイッチ |
|
| 電源電圧 | DC5V (電源アダプター DC5V 2A付属) | |
| 消費電力 | 約4.8W | 約3.3W ※USBデバイスを除く |
| 動作環境 | 温度：0℃~55℃ 湿度：5%~95%RH(結露不可) | |
| 外形寸法 | 124(W) × 32(H) × 123(D)mm | |
| 質 量 | 約345g | 約354g |
| 付属品 | 取扱説明書、赤外線受光部ケーブル×1(約1.7m)、赤外線発光部ケーブル×1(約1.7m)、 RS232C接続ケーブル(Dsub9オス⇔φ3.5mmステレオミニプラグ)×1(約1.7m)、 RS232C接続ケーブル(Dsub9メス⇔φ3.5mmステレオミニプラグ)×1(約1.7m)、 USBケーブル(タイプA⇔B)×1(約1.3m)、電源アダプター×2、ゴム足×8、 板面取付部材(L型)×8、固定具取付ネジ×8、固定ネジ+アンカー×8セット |
|
※伝送距離・伝送速度は使用するケーブル、機器、設置環境により変化します。余裕を持った設計をお薦めします。
【解像度/リフレッシュレート】
伝送可能なHDMI信号の主な解像度とリフレッシュレートは次の通りです。
| 3840x2160p 60/59.94/50/30Hz | 1600 x 900p 60Hz |
| 2560x1600p 60Hz | 1440 x 900p 60Hz |
| 2560x1440p 60Hz | 1280 x 1024p 60Hz |
| 1920x1200p 60Hz | 1280 x 720p 60/59.94/50Hz |
| 1920x1080p 120/60/59.94/50/30Hz | 1024x768p 75/60Hz |
| 1680x1050p 60Hz | 800x600p 75/60Hz |
| 1600x1200p 60Hz | 640 x 480p 75/60Hz |
※HDMI信号出力機器の信号特性によりごく稀に記載の解像度/リフレッシュレートでも伝送できない場合があります。
【接続例】
接続例はクリックして拡大できます。

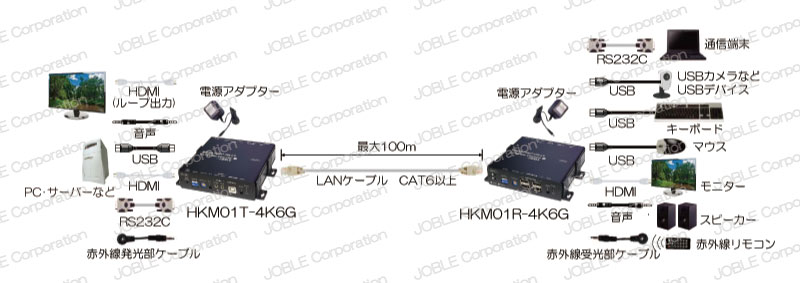

【送信器と受信器を直結する場合】

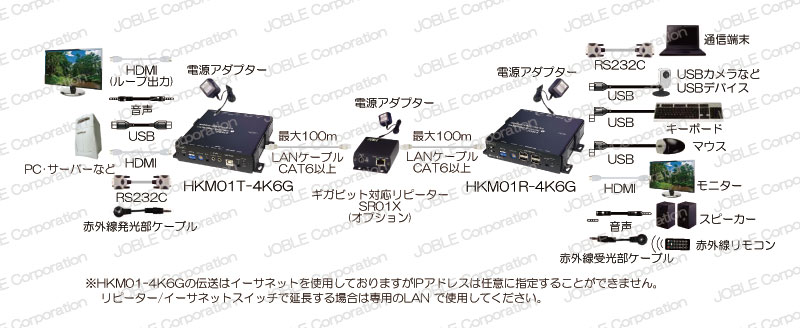

【伝送距離をリピーターで延長する場合】

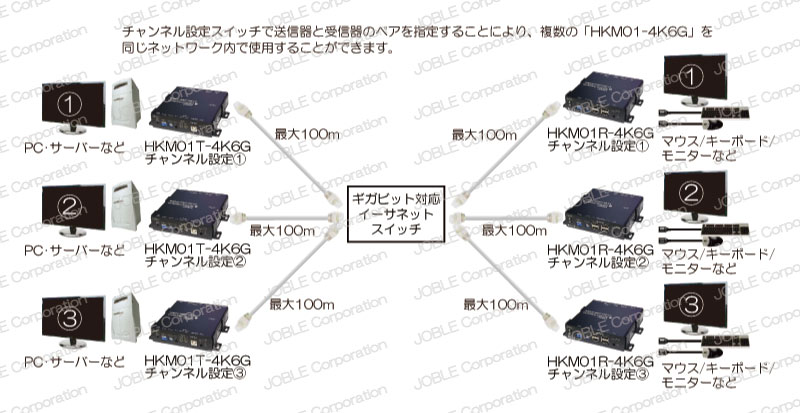

【複数のペアを同一ネットワークで延長する場合】
※HKM01-4K6Gの伝送はイーサネットを使用しておりますがIPアドレスは任意に指定することができません。
※リピーター/イーサネットスイッチで延長する場合は専用のLANで使用してください。
