【HKM01E】
HDMI･USB CAT5e伝送器
HDMI信号とUSB2.0を1本のLANケーブルを使用して
最大120mの延長を行う伝送器です。
コンピュータや録画機器などを離れた場所から
操作する場合に有効です。
【梱包数量】
HKM01ET (映像信号出力機器側) ×1
HKM01ER (モニター・操作側) ×1
電源アダプター付属
【特徴】
- HDMI信号伝送
- USB伝送
- HDMIループ出力
- 長距離伝送
- 配線が簡単
- 設定不要
LANケーブル(CAT5e/6 UTP/STP 24AWG)1本でHDMI信号を最大120m(CAT6ケーブル使用時)伝送します。
対応解像度は最大1920×1200 32ビットカラー 60Hzです。
※CAT6以上の使用を推奨しております。
HDMI信号の他にUSB2.0を2系統伝送することができます。
USB接続はキーボード/マウスに対応しております。
※使用できるUSBデバイスはキーボード/マウスのみです。
USBハブによるポートの拡張やUSBメモリなどのマスストレージデバイス、
イメージングデバイスなどは使用できません。
また、キーボード/マウスもゲーム用などの特殊な機器、無線機器は使用できません。
HKM01ET(映像信号出力機器側)はHDMI信号ループ出力を行うことができます。
延長先だけでなく、映像出力機器側で出力映像の確認をすることができます。
HKM01Eの間にSR01(オプション)を使用することで伝送距離を最大240mまで延長することができます。(1台使用時)
また、ギガビット通信に対応したイーサネットスイッチやリピーターを使用することによって伝送距離を延長すことができます。
※SR01以外の一般的なギガビット対応製品で中継する場合、LANケーブル長は使用機器によって変化します。
使用するのは普通のLANケーブル。HDMIケーブルと比べると細くて引き回しが簡単です。
既設配管の隙間やモニターアームに簡単に通線出来ます。
しかも、コネクターはLAN用コネクター(RJ45)なので、現地でも簡単に取り付けられます。
配管に余裕があればコネクターを付けたままでも通線することも可能です。
設定スイッチも調整ボリュームも一切ありません。
ケーブルを挿して、機器に繋いでそのまま使用できます。
【仕様】
| 型 番 | HKM01ET | HKM01ER |
| 設置箇所 | 送信側 (映像信号出力機器側) | 受信側 (モニター・操作側) |
| イーサネット仕様 | ||
| 対応イーサネット規格 | 100BASE-TX / 1000BASE-T (Auto Negotiation) ※信号伝送時は1000BASE-T対応機器を使用してください。 |
|
| 接続端子 | MDI RJ45×1 | |
| 対応イーサネットケーブル | CAT5e以上(CAT6推奨) UTP/STPケーブル単線 | |
| イーサネットケーブル長 | 最大120m ※一般的なネットワーク機器を経由する場合は最大100m(機器間)になります。 ※ネットワーク機器はギガビット対応品を使用してください。 |
|
| HDMI仕様 | ||
| 対応解像度 | 最大1080pまたは1920×1200 32ビットカラー 60Hz HDCP非対応 | |
| HDMI端子 | HDMI タイプA ×2 (入力1, ループ出力1) | HDMI タイプA ×1 (出力1) |
| USB仕様 | ||
| 対応USB規格 | USB2.0 | |
| USB端子 | タイプB ×1 | タイプA ×2 |
| 基本仕様 | ||
| 電源電圧 | DC5V (電源アダプター DC5V 2A 付属) | |
| 消費電力 | 最大6W | 最大4W |
| 外形寸法 | 各125(W) × 30(H) × 125(D) mm | |
| 質 量 | 各約355g | |
| 動作環境 | 温度：0∼55℃ 湿度：最大95%RH (結露不可) | |
| 付属品 | 取扱説明書、電源アダプター (入力：AC100-240V 出力：DC5V 2A) ×2、 USBケーブル×1、ネジ+アンカー×8、ゴム足×8 |
|
※イーサネットハブ等を使用して伝送距離を延長する場合、延長距離は使用する機器の仕様に従ってください。
※伝送距離は使用するケーブル･コネクターの品質、接続機器、設置環境などにより変化します。
余裕を持った設計をお薦めします。
※使用できるUSBデバイスはキーボード/マウスのみです。
USBハブによるポートの拡張やUSBメモリなどのマスストレージデバイス、
イメージングデバイスなどは使用できません。
また、キーボード/マウスもゲーム用などの特殊な機器、無線機器は使用できません。
※HKM01Rの設置はフレームをアースに接続されている金属部分に接触/接続してください。
機器に触れる/USBを抜き差しするなどの動作において静電気により一時的にHDMI出力の映像が途絶える場合があります。
【解像度/フレームレート】
| 解像度 | フレームレート |
| 1920×1080p | 60 / 59.94 / 30 / 29.97Hz |
| 1920×1080i | 60 / 59.94 / 50Hz |
| 1280×720p | 60 / 59.94 / 50Hz |
| 1024×768p | 60Hz |
| 800×600p | 60Hz |
| 720×576p | 50Hz |
| 720×480p | 60 / 59.94Hz |
| 640×480p | 60 / 59.94Hz |
※HDMI信号出力機器の信号特性によりごく稀に上記の解像度/フレームレートでも伝送できない場合があります。
【オプション】
| 製品概要 |
|---|
| SR01 LANリピーター 10/100/1000M対応LANリピーター 【主な仕様】 ・最大伝送距離：240m(SR01の両端をそれぞれ120m) ・3台までの連結が可能(480m延長) ・10/100/1000M対応 |

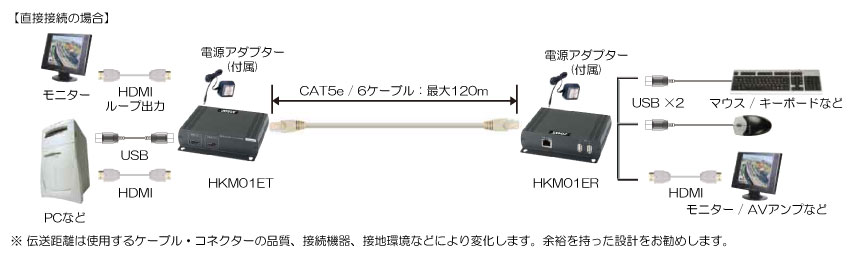

【接続例】
接続例はクリックして拡大できます。

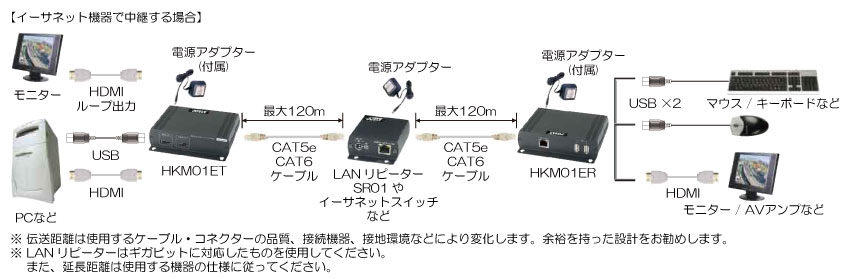

【イーサネットリピーターを使用した場合】
※使用できるUSBデバイスはキーボード/マウスのみです。
USBハブによるポートの拡張やUSBメモリなどのマスストレージデバイス、イメージングデバイスなどは使用できません。
また、キーボード/マウスもゲーム用などの特殊な機器、無線機器は使用できません。
※HKM01Rの設置はフレームをアースに接続されている金属部分に接触/接続してください。
機器に触れる/USBを抜き差しするなどの動作において静電気により一時的にHDMI出力の映像が途絶える場合があります。
