販売終了

【HS07】

HDMI 7系統切替器

オープン価格

HS07は1080pまでのHDMI信号を7系統入力し、内1系統を選択出力する
HDMI切替器です。
本体のボタン操作による切替の他に、赤外線リモコンを付属しているので、
離れた場所からも簡単に切替操作を行うことができます。
また、オプションのRS232C接続モジュールを使用することにより
パソコンなどの外部機器からリモート操作が可能になります。
著作権保護機能HDCPにも対応しています。

【特徴】

  • 自動スキャン機能
  • 選択されている信号がなくなった場合、自動的に次のチャンネルに切り替えを行います。
    ※自動スキャン機能はON/OFFの切り替えが可能です。

  • 自動ジャンプ機能
  • 信号が入力されていなかったチャンネルに新たに信号が入力された場合、
    自動的に入力されたチャンネルに切り替えを行います。
    ※自動スキャン機能はON/OFFの切り替えが可能です。

  • 赤外線リモコンを付属
  • 赤外線リモコンを付属しているので、離れた場所から簡単に切替操作を行うことができます。
    赤外線リモコンからは、チャンネルの切り替えだけでなく機能のON/OFFも切り替えることができます。

  • RS232Cコントロール対応
  • オプションのRS232C接続モジュール「RC01」を利用することにより、RS232Cコントロールにも対応します。
    パソコンやシーケンサー(PLC)などからも遠隔制御することが出来ます。

  • 切替前後のHDMI信号を長距離伝送
  • HE01EやHE01SなどのHDMI伝送機器と組み合わせて使用することによって
    切替前後のHDMI信号を長距離伝送することができます。

  • HDMI1.3a、HDCP対応
  • 多くの機器に採用されているHDMI1.3や、著作権保護機能HDCPに対応しているので、民生用ブルーレイレコーダーなど
    様々な機器でも安心してご使用いただけます。(本機以外の機器(モニター等)も全てがHDCPに対応している必要があります)

    ※映像機器、モニターによっては正常に表示されない場合があります。事前にお問合せください。
      お貸出による動作チェックに対応させていただきます。

【使用例】

  • 複数映像を切り替えて1つのモニターに表示
  • 病院、大型施設、店舗、学校などの案内板、広告

【仕様】

型 番 HS07
対応信号 HDMI1.3a HDCP 最大1080p
対応解像度 480i 576i 576p 720p 1080i 1080p
 HDMI入力 7系統 (HDMI タイプA)
HDMI出力 1系統 (HDMI タイプA)
 信号帯域 最大2.25Gbps
電源入力 DC5V (電源アダプター付属)
消費電力 最大3.0W
動作環境 温度:-10∼45℃   湿度:最大95%RH(結露不可)
外形寸法 253(W)×40(H)×138.5(D)mm
質 量 約805g
付属品 取扱説明書、電源アダプター(入力:AC100V(50/60Hz) 出力:DC5V 2A)×1、赤外線リモコン×1

※RS232C制御機器「RC01」はオプションとなります。ご注文の際ご一緒にお求めください。

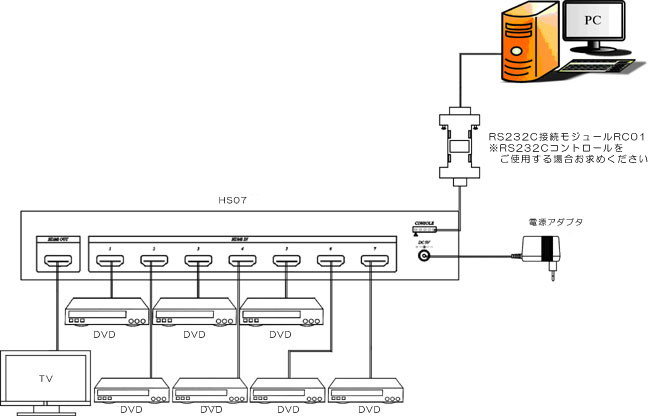

【接続例】

接続例はクリックして拡大できます。
