【HUE03-4K】
HDMI･DP･USB TYPE-C 4K対応CAT5e長距離伝送器
CAT5eまたはCAT6ケーブル(UTP/STP 24AWG 単線)を使用して、
HDMI･DP(ディスプレイポート)･USB TYPE-Cの映像/音声信号を最大140m伝送します。
最大4K (4096×2160) 30Hz 4:4:4の信号に対応しております。
受信器にHE03LR-4Kを使用することで、モニター側から再延長をおこなうことができます。
【梱包数量】
HUE03T-4K (送信器) ×1
HE03R-4K (受信器) ×1
電源アダプター付属
※受信器は単体での購入が可能です。
【オプション機器】
HE03LR-4K (再延長機能付き受信器)
HUE03T-4Kと組み合わせることにより受信した映像を
再延長することができる受信器。
最大250モニターまたは総延長2,500mの伝送表示を
おこなうことができます。
【特徴】
- HDMI･DP(ディスプレイポート)･USB TYPE-C伝送
- 伝送距離、対応解像度
- 映像信号の切り替え
- 前面スイッチの外部制御
- イーサネットリピーターを使用した伝送距離延長
- 受信器による再延長
CAT5eまたはCAT6ケーブル(UTP/STP 24AWG 単線)を使用して
HDMI･DP(ディスプレイポート)･USB TYPE-Cの映像/音声信号を伝送。
最大延長距離はCAT5eを使用した場合120m、CAT6ケーブルを使用した場合140mとなります。
また、対応解像度は最大4K (4096×2160) 30Hz 4:4:4となります。
入力信号は本体前面にあるスイッチ操作によりおこなうほかに自動認識機能に対応しています。
新たに入力された信号へのジャンプ、映像断で他の映像信号への自動切り替えをおこなうことができます。
※自動認識機能はON/OFFを選択できます。
無電圧接点入力とDC5VのLED用電源出力の端子台を装備しており、
これらは前面にある4つのボタンに対応しています。
前面ボタンで可能な操作を外部機器でおこなうことが可能です。
※使用するLED の仕様を確認して必要な場合は電流を制限するための抵抗器を追加して下さい。

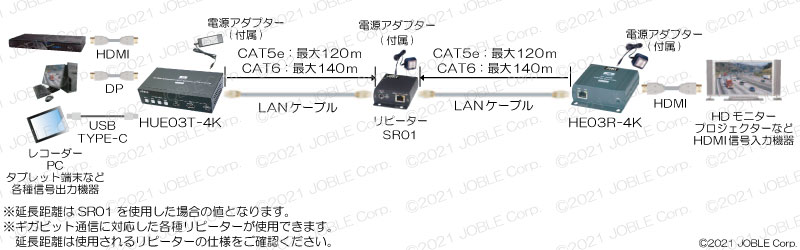

ギガビット通信に対応したイーサネットリピーターを別途使用することにより
伝送距離を延長できます。
その際、伝送距離は使用するリピーターの仕様に則ってください。
型番：SR01 を使用した場合、伝送距離を最大280mまで延長することができます。
※詳細は接続例をご参照ください。

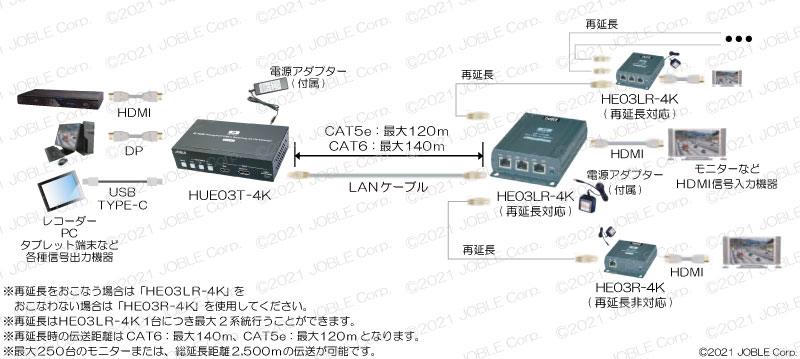

再延長に対応した受信器「HE03LR-4K」を使用することにより
受信器から再延長をおこなうことができます。
※HE03LR-4Kはオプション品となります。
※詳細は接続例をご参照ください。
【仕様】
| 型 番 | HUE03T-4K | HE03R-4K |
| 映像信号入力 | HDMI TYPE A DP (ディスプレイポート) USB TYPE-C端子 |
－ |
| 映像信号出力 | － | HDMI TYPE A ※出力解像度は入力信号と同じ |
| 対応解像度 | 4K (4096×2160) 30Hz 4:4:4以下 | |
| 音声信号入出力 | 最大LPCM 7.1 192kHz | |
| HDMI最大伝送帯域幅 | 10.2Gbps | |
| 対応LINKケーブル | ストレート結線のLANケーブル 両端RJ45 (別売) | |
| 伝送距離 | CAT5e ： 最大120m CAT6 ： 最大140m |
|
| USB TYPE-C端子による充電 (USB PD) |
DC5V 3A (15W) または DC15V 2.6A (39W) |
－ |
| 端子台 | 無電圧接点入力 LED電源(5V)各4系統 前面ボタンに対応 |
－ |
| LINKケーブル端子 | RJ45×1 | |
| HDCP | HDCP1.4対応 | |
| 電源電圧 | DC15V ※電源アダプター DC15V 3.5A付属 |
DC5V ※電源アダプター DC5V 2A付属 |
| 消費電力 | 最大6.9W (PD除く) 待機時3W (PD除く) |
最大4.8W |
| 使用環境 | 温度 ： 0 ～ 70℃ 湿度 ： 最大90%RH (結露不可) |
温度 ： 0 ～ 55℃ 湿度 ： 最大95%RH (結露不可) |
| 外形寸法 | 167(W) × 40(H) × 106(D)mm | 88(W) × 30(H) × 110(D)mm |
| 質 量 | 約440g | 約230g |
| 付属品 | 取扱説明書 HUE03T-4K用付属品 ACケーブル×1、電源アダプター(DC15V)×1、 壁面固定金具×2、金具固定ビス×4、壁面固定ネジ×4 HE03R-4K用付属品 電源アダプター(DC5V)×1、ゴム足×4、固定ネジ+アンカー×4セット |
|
※USB TYPE-Cによる映像信号入力は「オルタネートモード」(DP-ALT Mode)対応必須となります。
※USB TYPE-Cによる電源供給はUSB Power Delivery (USB PD)での供給となります。
【主な対応解像度/フレームレート】
| 4096×2160p 30 / 25 / 24Hz |
1280×800p 60Hz |
| 3840×2160p 30 / 29.97 / 25 / 24Hz |
1280×720p 60 / 59.94 / 50 / 30 / 29.97Hz |
| 1920×1200p 60Hz |
1176×664p 60 / 59.94Hz |
| 1920×1080p 60 / 59.94 / 50 / 24Hz |
1152×864p 75 / 60Hz |
| 1920×1080i 30 / 29.97 / 25Hz |
1024×768p 75 / 70 / 60Hz |
| 1680×1050p 60 / 59.94Hz |
800×600p 75 / 72 / 60 / 56Hz |
| 1600×1200p 60Hz |
720×576p 50Hz |
| 1400×1050p 60Hz |
720×480p 60 / 59.94Hz |
| 1366×768p 60Hz |
640×480p 75 / 60 / 59.94Hz |
| 1280×1024p 75 / 60Hz |
－ |
※HDMI信号出力機器の信号特性によりごく稀に上記の解像度/フレームレートでも伝送できない場合があります。

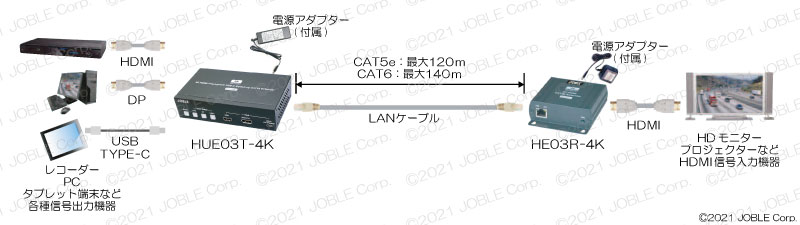

【接続例】
接続例はクリックして拡大できます。
