【JACT-ER03HR】
HDMI → AHD / HD-TVI / HDCVI映像コンバーター
HDMI信号を各種アナログHD信号へ変換するコンバーター。
HDMI信号ループ出力、ステレオ音声出力
【梱包数量】
JACT-ER03HR x1
電源アダプター付属
【特徴】
- 各種信号変換
- 入力解像度
- 出力解像度
- ループ出力
- 音声出力
HDMI信号を各種アナログHD信号に変換。
出力するアナログHD信号はスイッチによる切替方式となっており
1つの信号を選択します。
HDMI：最大 1920× 1080p 60 / 59.94 / 50Hz
AHD / HD-TVI / HDCVI：720pまたは1080p 30/25Hz
入力したHDMI信号をループ出力することができます。
※出力解像度は入力解像度と同じとなります。
HDMIのエンベデッドオーディオをアナログステレオ音声で出力できます。
【仕様】
| 型 番 | JACT-ER03HR |
| 映像入力信号 | HDMI ×1 |
| 映像入力端子 | HDMIタイプA ×1 (前面) |
| 入力解像度 | 800×600p , 1024×768p , 1280×720p , 1280×1024p , 1360×768p , 1440×900p , 1920×1080p , 1920×1080i 60 / 59.94 / 50 / 30 / 25Hz |
| 映像出力信号 | AHD / HD-TVI / HDCVI ×1 HDMI×1 (ループ出力) |
| 映像出力端子 | AHD / HD-TVI / HDCVI ： 75Ω BNC×1 (背面) HDMI ： HDMIタイプA×1 (前面) |
| 出力解像度 | AHD / HD-TVI / HDCVI ： 720p または1080p 30 (NTSC) / 25 (PAL)Hz (前面のスイッチで切替) HDMI (ループ出力) ： 入力HDMIの解像度と同じ |
| 音声出力 | アナログステレオ出力 3.5mmステレオジャック ×1 |
| 対応規格 | HDMI 1.4 HDCP |
| 電 源 | DC12V DC12V 1A 電源アダプター付属 |
| 外形寸法 | 147(W) × 36(H) × 93.5(D)mm |
| 消費電力 | 最大3W |
| 動作環境 | 温度 ： －10℃ ～ 60℃ 湿度 ： 20% ～ 90%RH (結露不可) |
| 質 量 | 約270g |
※JACT-ER03HRの出力からモニターやDVRへ接続する同軸ケーブルは5C-2V以上を使用し、
200m以内での使用を推奨します。
※出力信号はAHD / HD-TVI / HDCVIのどれか1種類のみです。
※出力解像度の720pを選択した場合、1080pからのダウンスキャンのため、小さな文字が鮮明に表示できません。
文字を鮮明に表示したい場合はHDMIの解像度を下げるか、出力解像度を1080pに設定してください。

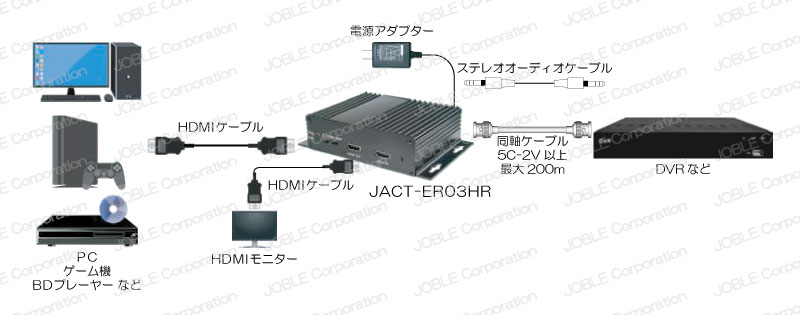

【接続例】
接続例はクリックして拡大できます。
※JACT-ER03HRの出力からモニターやDVRへ接続する同軸ケーブルは5C-2V以上を使用し、
200m以内での使用を推奨します。
※入力信号はHDMI/VGA/コンポジットのどれか1種類のみです。
※出力解像度の720pを選択した場合1080pからのダウンスキャンのため、小さな文字が鮮明に表示できません。
文字を鮮明に表示したい場合はHDMIの解像度を下げるか、出力解像度を1080pに設定してください。
