【JACT-ER03HRS】
HDMI/VGA/コンポジット → AHD/HD-TVI/HDCVI 映像コンバーター
HDMI信号、VGA(アナログRGB)信号、コンポジット信号の内
1つの信号を各種アナログHD信号へ変換するコンバーター。
アナログHD信号は2系統出力することができます。
【梱包数量】
JACT-ER03HRS x1
電源アダプター付属
【特徴】
- 各種信号変換
- 入力解像度
- 出力解像度
- 2系統出力
- PC画面監視
HDMI信号、VGA(アナログRGB)信号、コンポジット信号を各種アナログHD信号に変換。
入/出力する信号はスイッチによる切替方式となっており、どれか1つの信号を選択します。
HDMI：最大 1920× 1080p 60Hz
VGA(アナログRGB)：最大 1920× 1080p 60Hz
コンポジット：NTSC/PAL
AHD / HD-TVI / HDCVI：720pまたは1080p 25/30Hz
アナログHD信号は、1つの信号を選択して2系統出力するため
モニターとレコーダーなどの2つの異なる機器へ映像信号を入力できます。
また、5C-2V以上のケーブルを使用することで、最大200mまで延長できます。
アナログHD対応レコーダーを使用してPCなどHDMI/VGA出力機器の画面を常時録画することが可能です。
たとえば、重要な情報を扱うPCやサーバーの画面を録画して問題発生時の対応などに利用できます。
【仕様】
| 型 番 | JACT-ER03HRS | |
| 映像入力信号 | HDMI ×1 VGA(アナログRGB) ×1 コンポジット ×1 切替選択 |
|
| 映像入力端子 | HDMI ： HDMIタイプA VGA(アナログRGB) ： Dsub15ピン コンポジット ： BNC |
|
| 入力解像度 | HDMI | プログレッシブ 640x480p 60Hz,720x480p 59.94/60Hz,720x576p 50Hz,800x600p 60Hz,1024x768p 60Hz, 1280x720p 59.94/60Hz,1280x800p 60Hz,1280x960p 60Hz,1280x1024p 60Hz, 1366x768p 60Hz,1920x1080p 23.98/24/25/29.97/30/50/59.94/60Hz |
| インターレース 720x480i 59.94Hz(HDCVI出力時のみ対応),720x576i 50Hz(HDCVI出力時のみ対応), 1920x1080i 50/59.94/60Hz |
||
| VGA | 640×480,800×600,1024×768,1280×720,1280×1024,1360×768,1920×1080 60/50Hz | |
| 映像出力信号 | AHD HD-TVI HD-CVI 各信号2系統出力 切替選択 |
|
| 映像出力端子 | BNC ×2 | |
| 出力解像度 | 720pまたは1080p 30(NTSC) / 25(PAL)Hz |
|
| 対応規格 | HDMI 1.4 HDCP |
|
| 電 源 | DC12V DC12V 1A 電源アダプター付属 |
|
| 外形寸法 | 84(W) × 28(H) × 84(D)mm | |
| 消費電力 | 最大3W | |
| 動作環境 | 温度 ： －10℃ ～ 55℃ 湿度 ： 10% ～ 90%RH (結露不可) |
|
| 質 量 | 約150g | |
※JACT-ER03HRSの出力からモニターやDVRへ接続する同軸ケーブルは5C-2V以上を使用し、
200m以内での使用を推奨します。
※入力信号はHDMI / VGA(アナログRGB) / コンポジットのどれか1種類のみです。
※出力信号はAHD / HD-TVI / HDCVIのどれか1種類のみを2系統出力します。

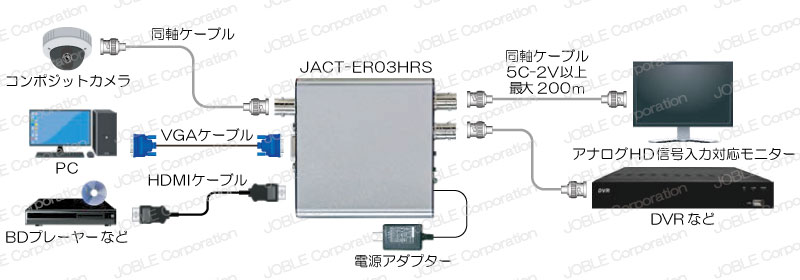

【接続例】
接続例はクリックして拡大できます。
