光ファイバー伝送装置 > HDMI信号 > MXHF-UDL-2LC-T / MXHF-UDL-2LC-R
【MXHF-UDL-2LC-T】
【MXHF-UDL-2LC-R】
4K 30Hz対応 マルチモード用 HDMI光ファイバー伝送装置
オープン価格
1系統のHDMI信号をマルチモード光ファイバーケーブルを2本使用して
最大300m伝送する光ファイバー伝送装置
対応解像度は最大3840×2160p (4K) 30Hzに対応
【梱包数量 送信器/受信器共通】
MXHF-UDL-2LC-T (送信器) ×1
MXHF-UDL-2LC-R (受信器) ×1
電源アダプター付属
※送信器、受信器はセットではなく、単体での販売となります。
【特徴】
- HDMI信号 4K映像伝送
- 光ファイバー伝送
- ノイズ耐性
- 伝送時の損失
1系統のHDMI信号を伝送
対応最大解像度は3840×2160p (4K) 30Hz
マルチモード光ファイバーケーブルを2本使用して最大300mの伝送が可能です。
光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
また、光ファイバーケーブル自体からノイズを発生することもありません。
医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。
光ファイバー伝送器はデジタル信号で通信をしているため、
映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。
【仕様】
| 型 番 | MXHF-UDL-2LC-T (送信器) | MXHF-UDL-2LC-R (受信器) |
| HDMI入力端子 | HDMI タイプA×1 | － |
| HDMI出力端子 | － | HDMI タイプA×1 |
| HDMI映像信号 | 最大 3840 × 2160p (4K) 30Hz | |
| HDMI音声信号 | 通 過 | |
| HDCP | 非対応 | |
| EDID | 非通過 送信器にEDIDコピー機能あり |
|
| HDMI信号 帯域 | 最大10.4Gbps | |
| HDMIケーブル長 | 5m以下 | |
| 光ファイバー数 | 2 | |
| 最大伝送距離 | マルチモード 300m | |
| 光接続端子 | LC | |
| 電源電圧 | DC5V 電源アダプター DC5V 2A付属 |
|
| 消費電力 | 最大2.75W | 最大2.5W |
| 動作環境 | 温度 ： 0 ～ 50℃ 湿度 ： 20 ～ 80%RH (結露不可) |
|
| 外形寸法 | 75(W) × 29(H) × 142.5(D) mm | |
| 質 量 | 約213g | 約212g |
| 付属品 | 取扱説明書 , 電源アダプター | |
※送信器と受信器はそれぞれ別売となっております。
※伝送をおこなうHDMI信号に適したHDMIケーブルを使用してください。

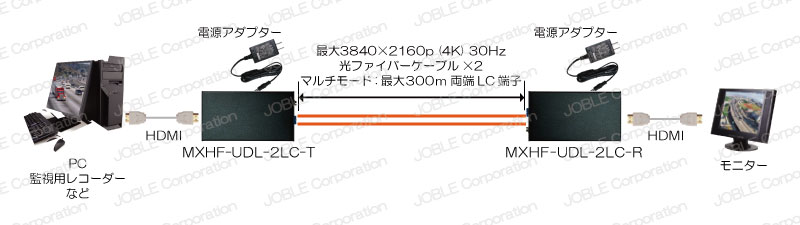

【接続例】
接続例はクリックして拡大できます。
