EX9188AD/EX9188AD-M/EX9188AD-512/EX9188-M-512 インダストリアルエンベデッドコントローラー (4COMポート) | 株式会社ジョブル 製品情報
産業用I/Oモジュール >  コントローラーモジュール >  EX9188AD/EX9188AD-M/EX9188AD-512/EX9188-M-512

【EX9188AD】

エンベデッドコントローラー (4COMポート)

【EX9188AD-M】

エンベデッドコントローラー (4COMポート・MODBUS)

【EX9188AD-512】

エンベデッドコントローラー (4COMポート・512KB)

【EX9188AD-M-512】

エンベデッドコントローラー (4COMポート・MODBUS・512KB)

オープン価格

EX9188ADシリーズは、4つのCOMポートを持つエンベデッド
コントローラーです。
プログラミング領域用が256KB/512KBの2タイプと
MODBUS/RTUサポートの有無で4種類のラインアップがあります。

【特徴】

  • EX9188AXDシリーズラインアップ
  • EX9188AXDシリーズにはCOMポート数により3機種のラインナップがあります。

    型番 EX9188AD EX9188A5D EX9188A8D
    COMポート数 4 5 8
    SRAM 256KB / 512KB
    MODBUS/RTU 有 / 無
  • ウォッチドッグタイマー
  • ウォッチドッグタイマーを装備しています。
    万一のハングアップなどが発生しても自動的にリセットがかかり
    システムダウンを防ぎます。

  • 幅広い電源入力に対応
  • DC+10V~+30Vの電源入力に対応。幅広い電源電圧に対応しているため
    本器用に新たに電源を用意していただく必要がありません。

  • -40~+80℃対応
  • 動作温度範囲-40~+80℃に対応。氷点下の屋外や冷凍室、高温となる車両や
    屋外収容箱、ボイラー室などに設置が可能です。

  • DINレールおよびパネルマウント対応
  • 標準でDINレール取付アダプターと、パネル取付用アダプターを付属。
    別途、取付金具などをご用意いただかなくても簡単に取付ができます。

【仕様】

型番 EX9188AD EX9188AD-M EX9188AD-512 EX9188AD-M-512
インターフェース COM1 RS232C(5線式) / RS485(2線式)
COM2 RSRS485 (3kV絶縁)
COM3 RS232C(3線式)
COM4 RS232C(3線式) ※プログラムダウンロードに使用
接続端子 COM1 Dsub9メス
COM2/3/4 ネジ式端子台 (AWG #12~#22 (0.5~2.5mm))
Flash 512KB
SRAM 256KB 512KB
RTC
MODBUS/RTU
電源入力 DC10~30V
消費電力 最大 3.0W
動作環境 温度:-40~80℃(凍結不可) 湿度:0~90%(結露不可)
外形寸法
(端子部等含まず)
71.0(W) × 26.0(H) × 117.0(D) mm
付属品 取扱説明書(英文), DINレール取付アダプター, パネル取付アダプター

【関連資料】

画像をクリックして拡大できます。

■ ピンアサイン (共通)

EX9188ADピンアサイン

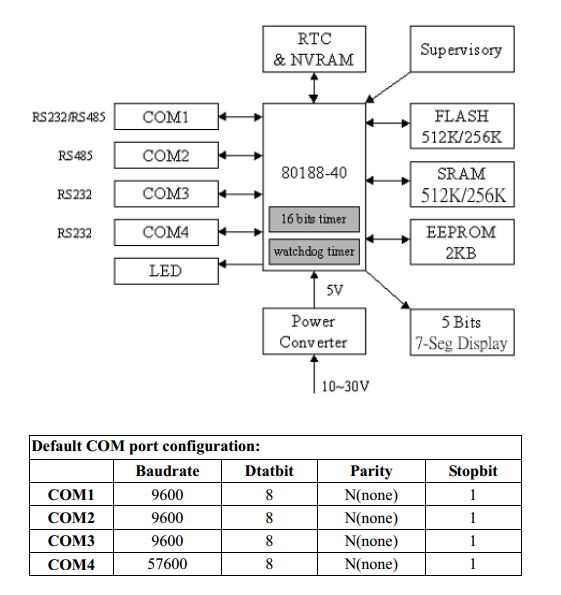

■ ブロック図 (共通)

EX9188ADブロック図

■ ユーザーマニュアル(英語)

■ Expert WEBサイトへ

  ・EX9188AD/EX9188AD-M
  ・EX9188AD-512/EX9188AD-M-512
