【EX9510AH】 RS485リピーター (絶縁)
オープン価格
EX9510AHは、RS485シリアル信号を延長するリピーターです。
本器を中継することにより、1,200m以上の
通信を可能とし、接続ノード数を最大128台まで拡張することができます。
「自動ボーレートディテクター」機能により、自動的に通信速度の
切り替えを行うことができます。
また、回路が電気的に絶縁されているため、機器をサージやノイズから
保護します。
【特徴】
- 絶縁耐圧DC3,000V
- 115.2Kbpsの高速通信に対応
- 幅広い電源入力に対応
- -25～+85℃対応
- DINレールおよびパネルマウント対応
グランドループノイズやサージからホストコンピュータを保護します。
1200bps～115.2Kbpsのシリアル通信信号に対応しているため、ほとんどの
機器で利用できます。
DC+10V～+30Vの電源入力に対応。
動作温度範囲-25～+75℃に対応。氷点下の屋外や冷凍室、高温となる車両や
屋外収容箱、ボイラー室などに設置が可能です。
標準でDINレール取付アダプターと、パネル取付用アダプターを付属。
別途、取付金具などをご用意いただかなくても簡単に取付ができます。
【使用例】
- 工場内やビル内でのコントロール信号の延長
- セキュリティーシステムでの制御信号の延長
【仕様】
| 型 番 | EX-9510AH |
| 対応信号 | RS422 (4線) RS485 (2線) ※同時使用不可 |
| 通信速度 | 200, 2400, 4800, 9600, 19200, 38400, 57600, 115200bps 自動選択 |
| 絶縁耐圧 | 最大DC3000V |
| 接続端子 | 端子台ブロック (ネジ式端子台 対応ワイヤー φ0.5～2.5mm) |
| 電源電圧 | DC10V ～ DC30V ※電源アダプターは付属しません。 |
| 消費電力 | 約2.2W |
| 動作環境 | 温度 ： 0 ～ 70℃ 湿度 ： 5 ～ 95％RH （結露不可） |
| 保存温度範囲 | －25 ～ 85℃ |
| 外形寸法 | 72(W) × 26(H) × 120(D)mm ※端子台含む ※取付ブラケット含まず |
| 質 量 | 約120g |
| ケース素材 | ABS樹脂 |
| 付属品 | 取扱説明書、DINレール取付ブラケット、板面取付ブラケット |
※終端抵抗は内蔵されていません。 必要な場合は内部に増設するか端子台に取り付けてください。

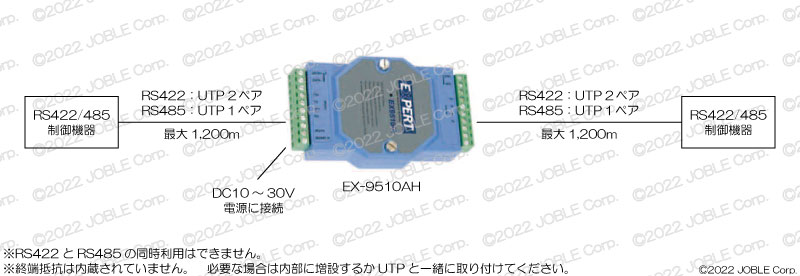

【接続例】
画像はクリックして拡大できます。
【関連資料】
画像をクリックして拡大できます。

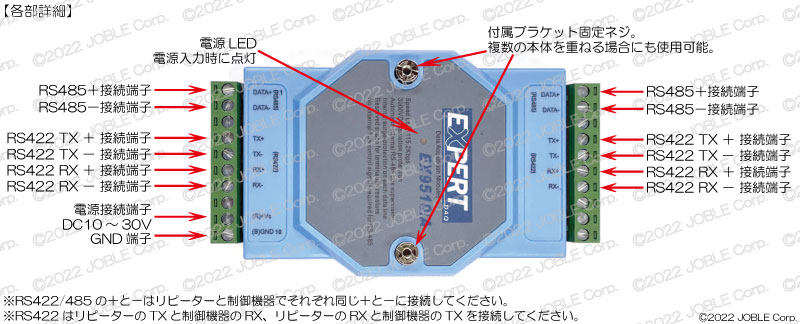

■ 各部詳細
