【EX9530】
USB⇔RS232C/422/485コンバーター (絶縁タイプ)
【EX9531】
USB⇔RS422(Tx/Rx/RTS/CTS)/485コンバーター (絶縁タイプ)
オープン価格
EX9530/9531は、PCにUSB接続することでシリアル通信による入出力を行う変換モジュールです。
EX9530はRS232C/422/485に対応します。
EX9531はRS422(Tx/Rx/RTS/CTS)/485に対応します。
絶縁されているため、過電圧やノイズなどから機器を保護します。
USBバスパワーで動作するため、外部からの電源供給は不要です。
【特徴】
- USB1.1準拠
- RTS/CTSフロー制御サポート
- 絶縁耐圧DC3000V
- 通信速度
- USBバスパワー対応
- 0～+70℃対応
- DINレールおよび板面取付対応
- その他の特徴
汎用的に使用されているUSB1.1規格に準拠。ほとんどのPCのUSB端子に接続可能です。
EX3530ではRS232Cが、EX9531ではRS422がRTS/CTSフロー制御をサポート。
データの衝突のない通信が可能です。
グランドループノイズやサージからホストコンピューターを保護します。
300～115200bpsに対応します。
USBポートから共有される電源のみで動作するため、外部からの電源供給は不要です。
動作温度範囲0～+70℃に対応。高温となる車両や屋外収容箱、ボイラー室
などに設置が可能です。
標準でDINレール取付ブラケットと、板面取付ブラケットを付属。
別途、取付金具などをご用意いただかなくても簡単に取り付けができます。
全二重通信対応(EX9530:RS232C/422, EX9531:RS422)
Windows7/8/8.1/10/11をサポート
【使用例】
- RS232Cなどシリアルインターフェイスを持たないPCを使用する場合
- PCとRS422/485ネットワークを直接接続する場合
- RTS/CTS対応のRS422で安定した長距離通信を行う場合
- デジタル/アナログI/OモジュールのデータをPCで収集する場合
【仕様】
| 型番 | EX9530 | EX9531 |
| USB接続 | USB1.1 タイプB メス ※Windows7/8/8.1/10/11対応 | |
| シリアル接続 (同時使用不可) |
RS232C/422/485端子台ブロック接続 (ネジ式端子台 適合電線：φ0.5～2.5mm) ※RS232CはTx/Rx/RTS/CTS/GNDのみ |
RS422 (Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-)端子台ブロック接続 RS485 (D+, D-) 端子台ブロック接続 (ネジ式端子台 適合電線：φ0.5～2.5mm) |
| 通信速度 | 300～115200bps | |
| 絶縁耐圧 | 最大DC3000V | |
| 電源電圧 | USBバスパワーで動作 | |
| 消費電力 | 最大0.65W | |
| 動作環境 | 温度：0～70℃ 湿度：5～95％(結露不可) | |
| 外形寸法 | 72(W) x 26(H) x 111(D)mm | |
| 質 量 | 120g | |
| 付属品 | 取扱説明書、DINレール取付ブラケット、板面固定ブラケット、 USBケーブル(タイプA⇔タイプB 約1.7m)、ソフトウェアCD |
|
画像をクリックして拡大できます。

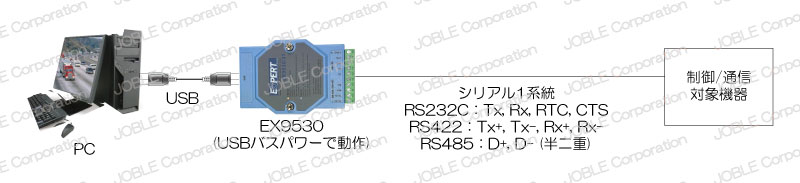

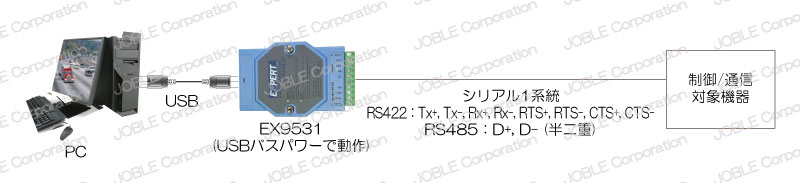

接続例

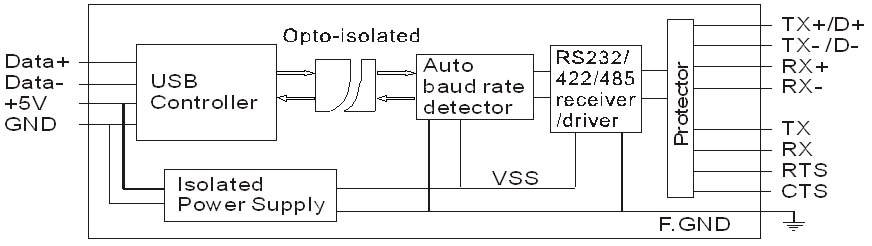

EX9530

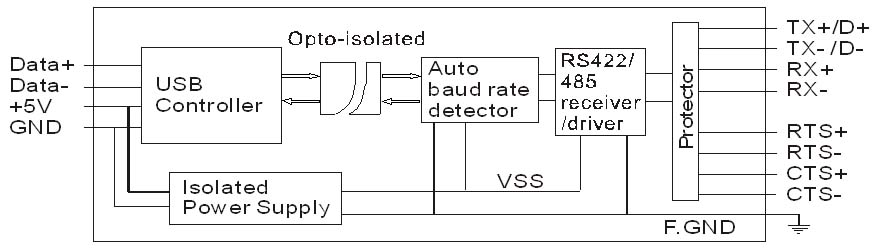

EX9531

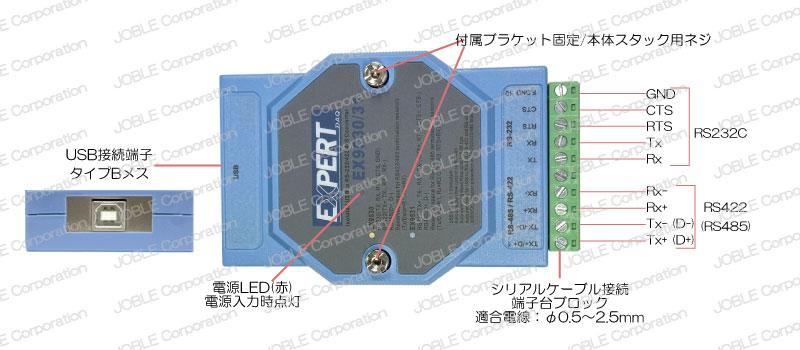

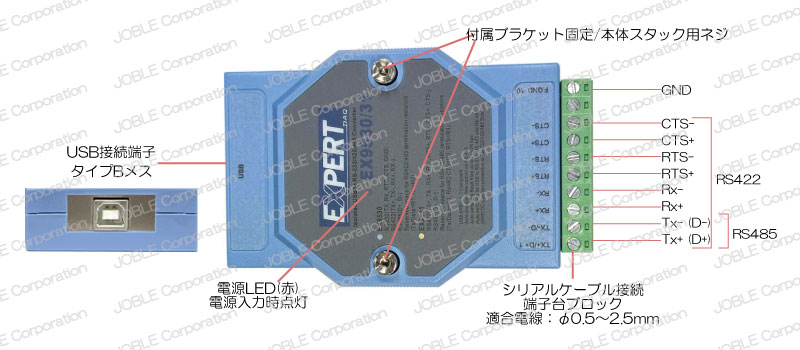

各部詳細

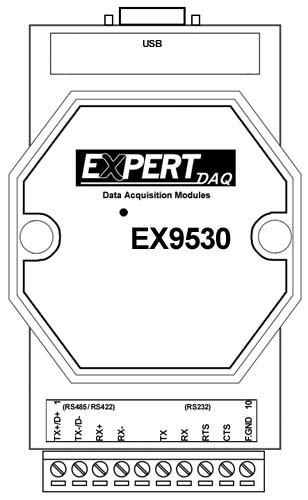

EX9530

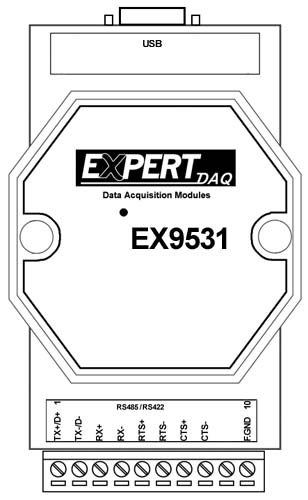

EX9531
