【EX91800Aシリーズ】
液晶ファンレスパネルPC
EX91807A 7型WVGA TFT液晶ファンレスパネルP
EX91808A 8型SVGA TFT液晶ファンレスパネルPC
EX91812A 12.1型SVGA TFT液晶ファンレスパネルPC
EX91815A 15型XGA TFT液晶ファンレスパネルPC
オープン価格
EX91800Aシリーズは、IP65の防塵・防水性能を持つ
液晶ファンレスパネルPCです。
7型、8型、12.1型、15型をラインアップ
【特徴】
- 7型、8型、12.2型、15型の4サイズをラインアップ
- IP65の防塵・防水性
- 靜音＆メンテナンス軽減
- 多様な環境下での運用
7型～15型まで4つのサイズをラインアップ。
用途に応じて最適なサイズを選ぶことができます。
フロントパネルはIP65の防塵・防水性能を持っており
様々な環境下で運用することができます。
本体はファンレスタイプとなっており動作音はHDDのアクセス・シーク音のみで動作音が気になりません。
ファンの交換や本体内清掃などのメンテナンス回数を非常に少なくすることができます。
ファンが無いためシステム内部にほこりなどを吸込むことが無くほこりや粉塵等が多く発生する環境下でも
故障しにくく、長期運用することができます。
また、機器周辺のほこりなどを巻き上げる事もないため食品機械、クリーンルームなどの衛生環境下での使用が可能です。
【仕様】
| 型番 | EX91807A | EX91808A | EX91812A | EX91815A |
| ディスプレイ部 | ||||
| パネルタイプ | 7型TFT液晶 | 8型TFT液晶 | 12.1型TFT液晶 | 15型TFT液晶 |
| 推奨解像度 | 800×480 | 800×600 | 800×600 | 1024×768 |
| 最大表示色 | 約26.2万色 | 約1620万色 | 約1620万色 | 約1620万色 |
| 輝度 (cd/m ) | 350 | 350 | 330 | 400 |
| 視野角 (水平/垂直) | 140°/110° | 140°/125° | 160°/140° | 160°/145° |
| タッチパネル方式 | 抵抗膜方式 (オプション：静電容量方式) | |||
| 光透過率 | 80% (オプション：90%) | |||
| コンピューター部 | ||||
| CPU | Intel Atom N2600 デュアルコア 1.6GHz | |||
| メモリー | オンボード 2GB DDR3 | |||
| チップセット | Intel NM10 | |||
| 入出力インターフェイス | 2 × USB 2.0 2 × RJ-45 ギガビットイーサネット 1 × Dsub9 RS232C/422/485 COM1 (標準 RS232C) 1 × Dsub9 RS232C 1 × ライン出力音声 1 × HDMI出力 (オプション) 1 × 端子台(3極)電源入力 |
2 × USB 2.0 2 × RJ-45 ギガビットイーサネット 1 × Dsub9 RS232C/422/485 COM1 (標準 RS232C) 1 × Dsub9 RS232C 2 × Dsub9 RS422/485 COM5/6 1 × ライン出力音声 1 × HDMI出力 (オプション) 1 × 端子台(3極)電源入力 |
||
| ストレージ | 1 × 1.8インチハーフサイズSATA HDD 1 × SDカードスロット |
1 × 2.5インチSATA HDD 1 × SDカードスロット |
||
| 拡張スロット | 1 × 内蔵mini-PCleスロット (ハーフサイズ) | |||
| 対応OS | Windows Embedded Standard 7, XP professional, XP Embedded, Embedded CE6.0 | |||
| 一般仕様 | ||||
| 電源入力 | DC9～36V | |||
| 材質 | アルミニウム (フロントベゼルおよびシャーシ) | |||
| 防塵防水性能 | IP65 (フロントパネル) | |||
| 取付方法 | パネル取付 / VESA 75×75マウント | パネル取付 / VESA 100×100マウント | ||
| 外形寸法 (W×H×D) | 202x149x39mm | 231x176x51mm | 319x245x51.68mm | 410x310x54.67mm |
| 質量 | 2.3 kg | 3.2 kg | 4.0 kg | 6.3 kg |
| 動作温度範囲 | 0～50 ℃ | |||
| 保存温度範囲 | -20～60 ℃ | |||
| 安全規格 | CE / FCC ClassA | |||
■ カタログ
■ 外形図
画像をクリックして拡大できます。
EX91807A

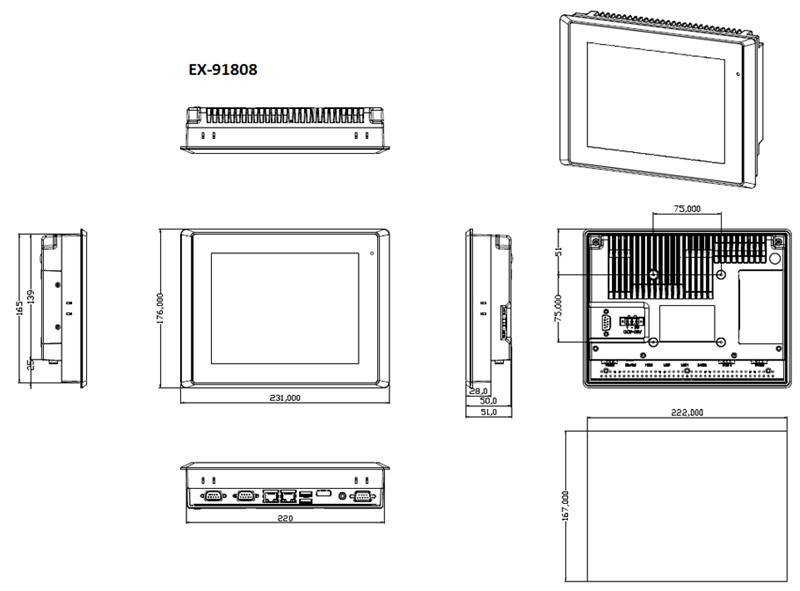

EX91808A

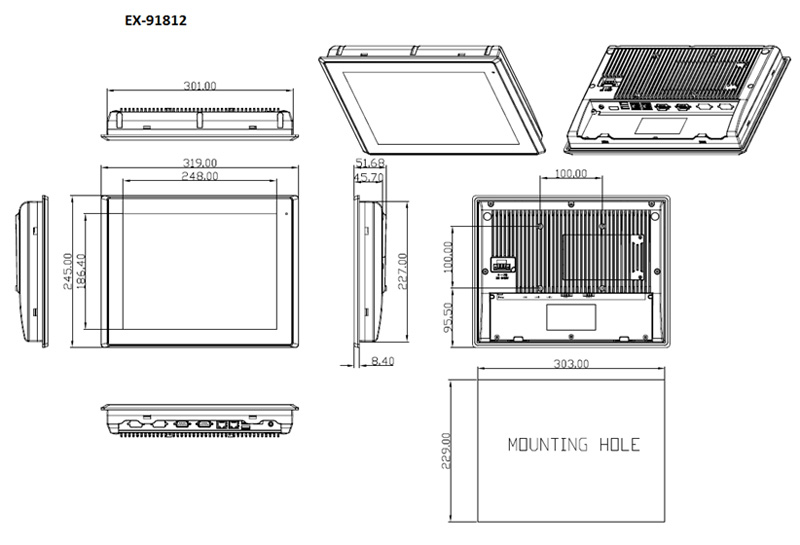

EX91812A

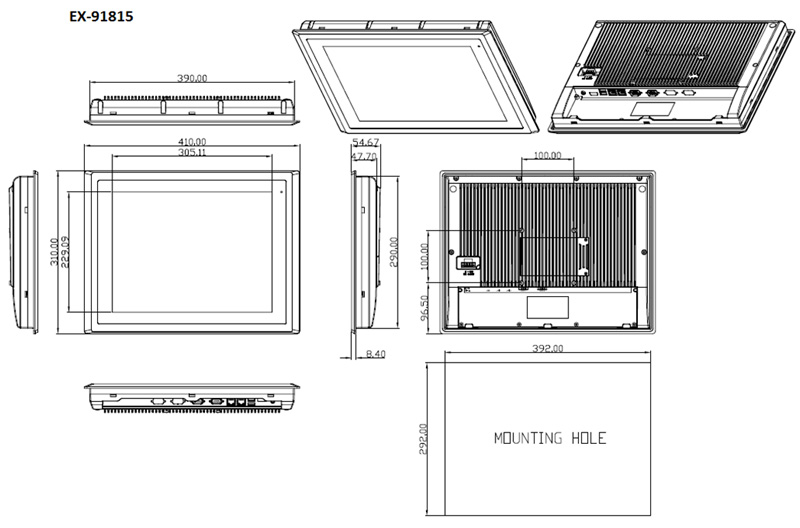

EX91815A
