2E10-110 kit A PoE Plus対応IP長距離2ワイヤー伝送装置 送信器/受信器セット | 株式会社JOBLE 製品情報

【2E10-110 kit A】

PoE Plus対応IP長距離2ワイヤー伝送装置 送信器/受信器セット
電源アダプター給電タイプ

オープン価格

受信器は電源アダプターによって駆動するため
PoE環境が無い場所でも導入することが可能です。

【梱包数量】
2E10-110-TX (送信器) x1
2E10-110-RX (受信器) x1
※電源アダプター付属 (DC56V 1.16A 65W)

※受信器はPoE受電非対応となります。

【特徴】

  • EPo2シリーズとは
  • EPo2シリーズとはEthernet & Power over 2 wires の略称で、
    イーサネット信号と電源を電話線、UTP/STPなどの2ワイヤーケーブルを使用して
    受信器から送信器へ長距離伝送するシステムとなります。
    送信器は受信器から伝送された電源で駆動するため別途電源アダプターを接続する必要がありません。
    また、送信器はPoE対応の機器へ電源供給することができます。

  • イーサネット、電源の長距離伝送
  • UTP/STPなどの2ワイヤーケーブルを使用して
    イーサネット信号と電源を最大600mの長距離延長を行えます。

  • 電源アダプター駆動
  • 受信器本体は付属電源アダプターで動作します。
    PoE環境が整備されていない場所やPoE供給電力が足りない場所で運用することができます。

  • PoE/PoE Plus対応
  • 接続されたPoE/PoE Plus対応機器に対して最大32.30Wの給電を行うことができます。
    詳しくは仕様内【伝送距離と供給電力】をご参照ください。

  • 通信速度
  • 対応イーサネット規格は10BASE-T/100BASE-TXとなります。

【仕様】

型 番 2E10-110-TX 2E10-110-RX
設置場所 カメラ側 ネットワーク側
イーサネット仕様
対応イーサネット規格 10BASE-T
100BASE-TX
接続端子 RJ45×1
対応PoE規格 IEEE802.3af
IEEE802.3at
対応イーサネットケーブル CAT5e以上 (100m以下)
PoE出力 32.30W(100m) ~ 5.00W(600m)
※詳細は性能を参照
リンク接続仕様
接続端子 着脱式2ピン端子台
リンクケーブル インターホンケーブル:AWG18 / 20 / 22
電話線:AWG24 / 26
UTP / STP:AWG23 / 24
伝送速度 上下最大100Mbps
送信器最大接続数 7台
伝送距離 最大600m (AWG22以上)
伝送電圧(端子電圧) 最大DC56V
その他仕様
外形寸法 47(W) × 23(H) × 87(D)mm
電 源 受信器からのPo2(Power over 2 wires)給電
または DC56V電源アダプター給電
DC56V(DC56V 1.16A 電源アダプター付属)
消費電力 最大約3W
質 量 約150g
動作環境 温度:-20℃ ~ 60℃
湿度:5% ~ 95% (結露不可)

※伝送距離は送信器と受信器を1対1で接続した場合の数値となります。
デイジーチェーン接続、リング接続を行った場合は数値は変化します。

【伝送距離と供給電力】

  100m 200m 400m 600m
AWG26(0.4mm) 18.00W 8.06W × ×
AWG24(0.5mm) 23.80W 12.10W 6.10W ×
AWG22(0.6mm) 32.30W 17.20W 8.40W 5.00W
通信速度 100Mbps 100Mbps 100Mbps 100Mbps

※出力電力は受信器から送信器に電力を供給し、送信器側で測定した結果となります。

【接続例】

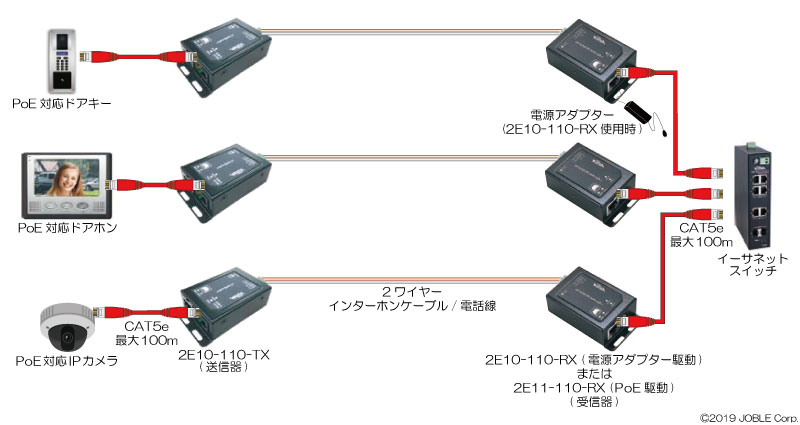

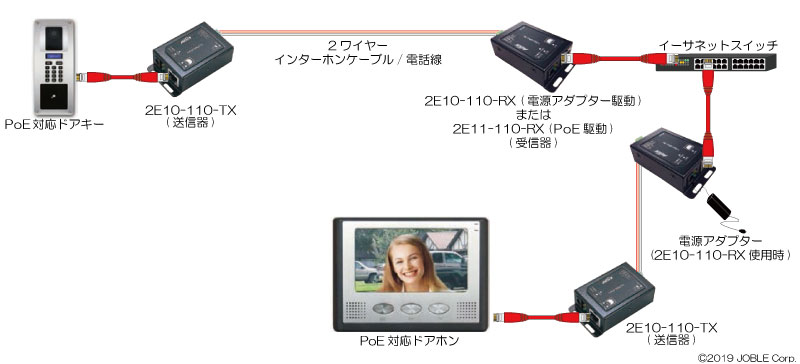

接続例はクリックして拡大できます。
