リピーター> E59-102
【E59-102】
PoE++対応ギガビットイーサネットリピーター パッシブタイプ 2ポート 屋内用
オープン価格
E59-102はギガビットのイーサネットとPoE電力を最大200m延長する
2ポート屋内用のリピーターです。
機器の両端をそれぞれ最大100m延長することができます。
【梱包数量】
E59-102 x1
【特徴】
- 2ポートタイプ
- 最大200m伝送可能
- ギガビット通信対応
- PoE受給電対応
- サージ対策
E59-102は出力ポートを2ポート装備しているため、最大2台の機器を接続できます。
E59-102の両端をそれぞれ最大100m延長することができます。
また、2台使用することで合計300m延長が可能となります。
イーサネット規格10BASE-T / 100BASE-TX / 1000BASE-Tにそれぞれ対応
E59-102はPoEによって動作します。また、接続機器(PD)にPoE給電をおこなえます。
入力：IEEE802.3at(30W) / IEEE802.3bt(60W/90W)
出力：接続機器(PD)がIEEE802.3af / atの場合：15W(固定) , IEEE802.3btの場合：70W(固定)
※供給電力は2ポート合計値となります。
※IEEE802.3at(30W)の受電デバイスに対しては供給電力が不足して動作できません。イーサネットポートにはサージプロテクターを内蔵 (耐圧：6kV)
【仕様】
| 型 番 | E59-102 | |
| チャンネル数 | 入力×1 出力×2 |
|
| 対応イーサネット規格 | 10BASE-T 100BASE-TX 1000BASE-T |
|
| MACテーブル | 2k | |
| スイッチング容量 | 6Gbps | |
| Auto-MDI/MDI-X | 対 応 | |
| 対応PoE規格 | 方 式 | パッシブタイプ |
| 入 力 | IEEE802.3at (30W) IEEE802.3bt (60W / 90W) |
|
| 出 力 | PDがIEEE802.3af / atの場合：15W (固定) PDがIEEE802.3btの場合：70W (固定) ※2ポートの合計 |
|
| 供給可能電力 | 最大70W | |
| 伝送距離 | PoE入力側/出力側 各100m (接続機器までのLANケーブル長) |
|
| 連結数 | 最大2台 | |
| 入力ピンアサイン | 1/2(－) , 3/6(＋) , 4/5(＋) , 7/8(－) | |
| 出力ピンアサイン | 1/2(－) , 3/6(＋) , 4/5(＋) , 7/8(－) | |
| 接続端子 | RJ45ジャック STP対応 | |
| サージプロテクター | 内蔵 (耐電圧：6kV) ※アース接続用端子を必ずアースに接続してください。 |
|
| 外形寸法 | 89(W) × 28(H) × 86.5(D)mm | |
| 電 源 | PoE受電 (IEEE802.3bt 90W対応) |
|
| 消費電力 | 最大2W | |
| 動作環境 | 温度 ： －40 ～ 65℃ 湿度 ： 10 ～ 90% (結露不可) |
|
| 質 量 | 約230g | |
※IEEE802.3at(30W)の受電デバイスに対しては供給電力が不足して動作できません。
※PoE給電はスイッチにてON / OFFを切り替えます。
ONにすると強制的に電力を供給するためPoE非対応の機器を接続する場合には必ずOFFにしてください。
【伝送距離と供給可能電力/速度】
| LANケーブル長 | 200m (1台) | 300m | |
| (2台連結) | |||
| 供給電力 | 15W | 11.1W | 8.7W |
| 30W | 21.4W | 20.0W | |
| 60W | 46.9W | 37.1W | |
| 90W | 66.4W | 37.1W | |
| 通信速度 | 1000Mbps | 1000Mbps | |
※供給電力は2ポート合計値となります。
※供給電力は実測値となります。使用環境によって値は変化します。

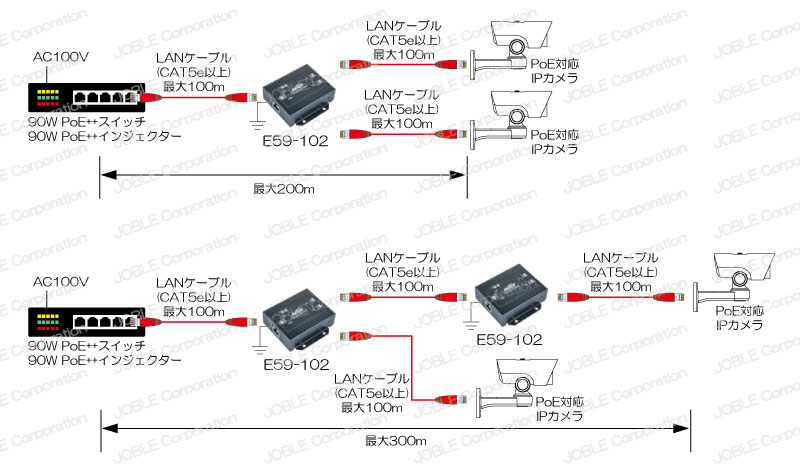

【接続例】
接続例はクリックして拡大できます。
