【E69-602】
PoE++対応ギガビットイーサネットリピーター ブースター内蔵 2ポート 屋外用
E69-602はギガビットのイーサネットとPoE電力を最大200m延長する
2ポート屋外用のリピーターです。
機器の両端をそれぞれ最大100m延長することができます。
また、電圧ブースターを内蔵しており最大4台まで接続することができます。
【梱包数量】
E69-602 x1
【特徴】
- 2ポートタイプ
- 最大500m伝送可能
- ギガビット通信対応
- PoE受給電対応
- 屋外設置対応
- サージ対策
E69-602は出力ポートを2ポート装備しているため、最大2台の機器を接続できます。
E69-602の両端をそれぞれ最大100m延長することができます。

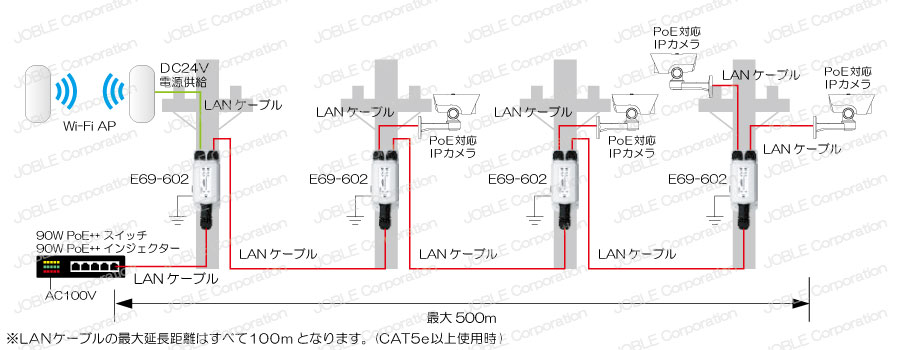

また、電圧ブースターを内蔵しているため最大で4台使用することができ合計500m延長が可能となります。
イーサネット規格10BASE-T / 100BASE-TX / 1000BASE-Tにそれぞれ対応
E69-602はPoEによって動作します。また、接続する機器に対してPoE給電をおこなえます。(2ポート合計最大70W)
入力：IEEE802.3at(30W) / IEEE802.3bt(60W/90W)
出力：受電デバイス(PD)がIEEE802.3af / IEEE802.3atの場合：15W(固定) , IEEE802.3btの場合：70W(固定)
出力ポート2のPoE出力電圧はDC24VまたはDC56Vから選択することができます。
※IEEE802.3at(30W)の受電デバイスに対しては供給電力が不足して動作できません。
防塵防水規格はIP67と別途ボックス等を用意せずに屋外設置が可能です。
また、耐衝撃規格はIK10に対応
イーサネットポートにはサージプロテクターを内蔵 (耐圧：6kV)
【仕様】
| 型 番 | E69-602 | |
| チャンネル数 | 入力 ×1 出力 ×2 |
|
| 対応イーサネット規格 | 10BASE-T 100BASE-TX 1000BASE-T |
|
| MACテーブル | 4k | |
| スイッチング容量 | 6Gbps | |
| Auto-MDI/MDI-X | 対 応 | |
| 対応PoE規格 | 方 式 | パッシブタイプ |
| 入 力 | DC50～57V 最大90W | |
| 出 力 | ポート1 ： DC56V ポート2 ： DC24V/56V ※スイッチ切り替え |
|
| 供給可能電力 | 2ポート合計最大70W | |
| 伝送距離 | PoE入力側 / 出力側 各100m (接続機器までのLANケーブル長) |
|
| 連結数 | 最大4台 | |
| 入力ピンアサイン | 1/2(＋) , 3/6(－) , 4/5(＋) , 7/8(－) | |
| 出力ピンアサイン | ポート1 ： 1/2(＋) , 3/6(－) , 4/5(＋) , 7/8(－) ポート2 ： 4/5(＋) , 7/8(－) |
|
| 接続端子 | RJ45ジャック | |
| サージプロテクター | 内蔵 (耐電圧：6kV) ※アース接続用端子を必ずアースに接続してください。 |
|
| 防塵・防水・耐衝撃 | 防塵・防水 ： IP67 耐衝撃 ： IK10 |
|
| 外形寸法 | 72.8(W) × 40(H) × 167(D)mm | |
| 電 源 | PoE受電 (IEEE802.3bt 90W対応) |
|
| 消費電力 | 最大4W | |
| 動作環境 | 温度 ： －40 ～ 65℃ 湿度 ： 10 ～ 90% (結露不可) |
|
| 質 量 | 約415g | |
※IEEE802.3at(30W)の受電デバイスに対しては供給電力が不足して動作できません。
※PoE給電はスイッチでON / OFFを切り替えます。
ONにすると強制的に電力を供給するためPoE非対応の機器を接続する場合には必ずOFFにしてください。

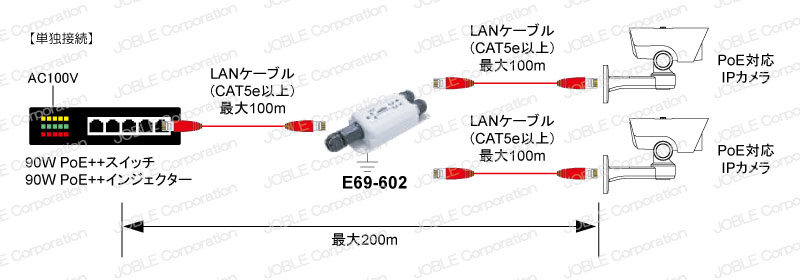

【接続例】
接続例はクリックして拡大できます。
※IEEE802.3at(30W)の受電デバイスに対しては供給電力が不足して動作できません。
※PoE給電はスイッチでON / OFFを切り替えます。
ONにすると強制的に電力を供給するためPoE非対応の機器を接続する場合には必ずOFFにしてください。
※IEEE802.3at(30W)の受電デバイスに対しては供給電力が不足して動作できません。
※PoE給電はスイッチでON / OFFを切り替えます。
ONにすると強制的に電力を供給するためPoE非対応の機器を接続する場合には必ずOFFにしてください。
