光ファイバー伝送装置 > イーサネット信号 > GES123.L1A / GES123.L1B
【GES123.L1A】 (送信器)
【GES123.L1B】 (受信器)
ギガビット対応イーサネット光ファイバー伝送装置
オープン価格
イーサネット信号を1本のシングルモード光ファイバーケーブルを使用して
最大20km伝送する伝送装置。
2つのLANポートを装備しており、全てのポートが1000Mの通信に対応
【梱包数量 A / B共通】
GES123.L1A ×1
GES123.L1B ×1
電源アダプター付属
※送信器、受信器はセットではなく、単体での販売となります。
【特徴】
- 長距離伝送
- 通信速度
- 2ポートハブ内蔵
- 異常検知
- 耐久性能
シングルモード光ファイバーケーブル(両端SCコネクター)を1本使用して
イーサネット信号を最大20km伝送します。
10/100/1000Mbpsの通信速度に対応しており、高速データ通信が可能です。
また、10kByteのジャンボフレームに対応。
イーサネットスイッチ機能を搭載しており、最大2系統の
イーサネット機器を接続することができます。
機器の動作状態を本体LEDと外部信号出力(TTL)によって通知できます。
衝撃：IEC60068-2-27 , 落下：IEC60068-2-32 , 振動：IEC60068-2-6にそれぞれ適合し、
EMC規格、EMI規格、EMS規格にも適合しています。
※適合規格の詳細は仕様表をご参照ください。
【仕様】
| 型 番 | GES123.L1A GES123.L1B |
|
| 光接続端子 | SC×1 | |
| LANケーブル接続端子 | 2ch RJ45ジャック 8ピン Auto_MDI/MDI-X |
|
| 通信規格 | 10BASE-T / 100BASE-TX / 1000BASE-T ⇔ 100BASE-LX | |
| 対応通信速度 | 10 100 1000Mbps |
|
| イーサネットスイッチ | RJ45 ： 2ポート 光 ： 1ポート |
|
| バッファ | 1Mbit | |
| ジャンボフレーム | 最大10KByte | |
| 機器状態出力 | 動作状態 RJ45リンク異常 光リンク異常 ※アラーム出力ポート(Dsub9)からのTTL出力 |
|
| LED通知 | 電源 通信速度 通信状態 光リンク RJ45リンク異常 光リンク異常 |
|
| フロー制御 | IEEE802.3x | |
| 光ファイバー数 | 1 | |
| 波 長 | GES123.L1A 送信 ： 1310nm / 受信 ： 1550nm GES123.L1B 送信 ： 1550nm / 受信 ： 1310nm |
|
| 最大伝送距離 | マルチモード | － |
| シングルモード | 20km | |
| 電源電圧 | 入力範囲：DC9 ～ 12V 電源アダプターDC12V 1A付属 |
|
| 消費電力 | 約3.2W | |
| 外形寸法 | 84(W) × 27(H) × 151(D)mm | |
| 質 量 | 約300g | |
| 動作環境 | 温度 ： －20 ～ 75℃ 湿度 ： 0 ～ 95%RH (結露不可) |
|
| 対応EMC規格 | EN55032 EN55024 |
|
| 対応EMI規格 | ANSI C63.4:2014 & CISPR 22 Class A FCC Part 15B Class A EN61000-3-2 EN61000-3-3 |
|
| 対応EMS規格 | EN61000-4-2 EN61000-4-3 EN61000-4-4 EN61000-4-5 EN61000-4-6 EN61000-4-8 EN 61000-4-11 |
|
| 衝撃 / 落下 / 振動テスト | 衝撃 ： IEC60068-2-27 落下 ： IEC60068-2-32 振動 ： IEC60068-2-6 |
|
| 備 考 | 電源アダプター DC12V 1A付属 ケースタイプ用ラックマウントシャーシ「VAD-RACK-14-4U」に 最大14台まで組込み可能 |
|
※送信器、受信器はセットではなく、単体での販売となります。

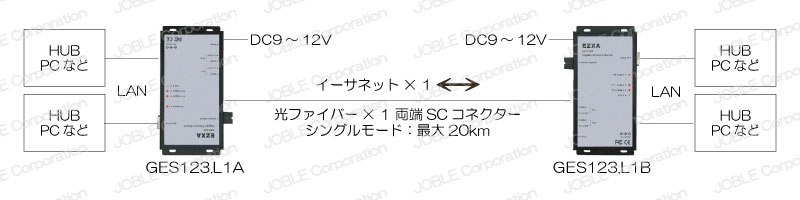

【接続例】
接続例はクリックして拡大できます。
