IPネットワーク関連機器 > 産業用インジェクター> I69-216-V2
【I69-216-V2】
産業用 ギガビット90W PoEインジェクター
オープン価格
I69-216-V2はDC12～56Vの電源入力で動作し、イーサネットに90Wの電力を重畳する
産業用のPoEインジェクターです。
イーサネットポートには6kVのサージプロテクターを内蔵し、-40～75℃の温度環境で
動作可能です。
【梱包数量】
I69-216-V2 x1
【特徴】
- PoE電源供給
- ギガビット通信対応
- 100m延長可能
- サージ対策
- DINレール対応
IEEE802.3af (PoE) / IEEE802.3at (PoE Plus) / IEEE802.3bt (PoE++)に対応しており
最大で90Wの電力供給が可能
イーサネット規格10 / 100 / 1000BASE-Tにそれぞれ対応
I69-216-V2からカメラなどの接続機器とは100mの延長が可能
※CAT5e以上のケーブルを使用時
イーサネットポートに耐圧6kVのサージプロテクターを内蔵
DINレールへの取付に対応したDINレールアダプターを同梱
【仕様】
| 型 番 | I69-216-V2 |
| 対応イーサネット規格 | 10 / 100 / 1000BASE-T |
| 接続端子 | RJ45 ×2 |
| 対応規格 | IEEE802.3af (PoE) IEEE802.3at (PoE Plus) IEEE802.3bt (PoE++ 90W) |
| 対応イーサネットケーブル | CAT5e以上 (100m以下) ※1000BASE-Tの場合はCAT6以上を推奨 |
| PoE出力 | DC54V 最大90W |
| PoEピンアサイン | 1/2(－) , 3/6(＋) , 4/5(＋) , 7/8(－) |
| サージプロテクター | ネットワーク側 ： 耐圧：6kV IEC/EN 61000-4-5 Ed.2014+A1:2017 |
| 外形寸法 | 102(W) × 38.2(H) × 120(D)mm |
| 電 源 | DC12～56V（電源アダプター別売） |
| 消費電力 | 最大約5W |
| 質 量 | 約300g |
| 動作環境 | 温度 ： －40℃ ～ 75℃ 湿度 ： 10% ～ 90% (結露不可) |
※サージプロテクターを有効にするために、アース接続端子を必ずアースに接続してください。
■入力電圧と電流
90W出力に必要な入力電圧と電流値
| 入力電圧(V) | 入力電流(A) | 入力電力(W) | 出力電流(A) | 出力電力(W) |
| 12.00 | 8.84 | 106.08 | 1.72 | 90.02 |
| 24.00 | 4.16 | 99.84 | 1.72 | 90.04 |
| 36.00 | 2.74 | 98.64 | 1.72 | 90.06 |
| 48.00 | 2.05 | 98.40 | 1.71 | 89.55 |
| 52.00 | 1.89 | 98.28 | 1.71 | 89.55 |
| 56.00 | 1.71 | 95.76 | 1.66 | 89.64 |

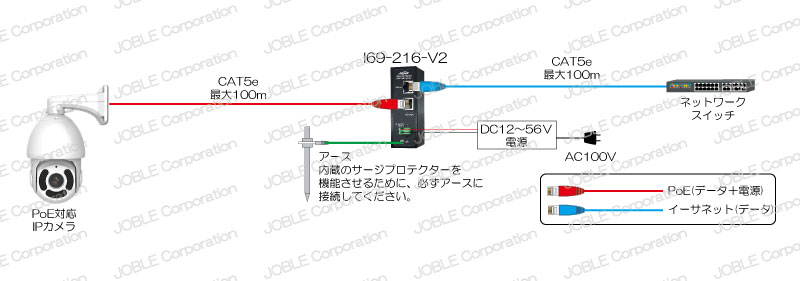

【接続例】
接続例はクリックして拡大できます。
