10/100/1000Mイーサネット光ファイバー伝送装置
【IP01F】(送信器/受信器セット)
オープン価格
イーサネット(10/100/1000M)を光ファイバーで最大20km伝送します。
付属の取付部材によって板面やDINレールへの取付が可能です。
また、幅広い動作温度範囲に対応しており、環境の厳しい場所にも設置が
できます。
※「IP01FA」と「IP01FB」のセットです。形状は全く同じですがA⇔Bのペアでのみ
通信が可能です。
【特徴】
- 長距離伝送
- 板面/DINレール設置対応
- 広い動作温度範囲
- ノイズ耐性
イーサネット(10/100/1000M)をシングルモード光ファイバーで最大20km伝送します。
付属の取付部材を使用することで板面への固定またはDINレールへの取付が可能です。
動作温度範囲は-40~75℃と広く過酷な温度環境での使用に対応します。
光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
また、光ファイバーケーブル自体からノイズを発生することもありません。
医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。
【使用例】
- ギガビットイーサネットの通信速度を落とすことなく長距離伝送をする場合
- ノイズを発生させてはならない施設での伝送システム
- 過酷な環境下での伝送システム
- ボックスやラック内のDINレールに設置が必要な場合
【仕様】
※「IP01FA」「IP01FB」共通
| 型 番 |
IP01F | |
| 対応通信規格 |
IEEE802.3 (10BASE-T), IEEE802.3u (100BASE-TX), IEEE802.3ab (1000BASE-T), IEEE802.3z (1000BASE-SX / 1000BASE-LX), IEEE802.3az（省電力イーサネット） |
|
| 通信速度 |
10/100/1000Mbps |
|
| LANケーブル接続 |
RJ45ジャック×1 Auto-MDI/MDI-X CAT5e以上 (CAT6推奨) 最大100m |
|
| 光ファイバー接続 |
SCコネクター×1 シングルモードファイバー 最大20km |
|
| ジャンボフレーム |
9KByte | |
| フローコントロール |
Half / Full Duplex |
|
| ESD保護 |
気中放電：15kV 接触放電：8kV |
|
| 電源電圧 | DC5V (電源アダプター DC5V 2A 付属) |
|
| 消費電力 |
約5W | |
| 動作環境 |
温度：-40～75℃ 湿度：最大95%RH（結露不可） | |
| 外形寸法 |
50(W)×32(H)×99(D)mm | |
| 質 量 |
約140g |
|
| 付属品 |
取扱説明書、電源アダプター×2、 板面取付部材(L型)×8、DINレール取付部材×2、 固定具取付ネジ×8、固定ネジ+アンカー×8セット |
|

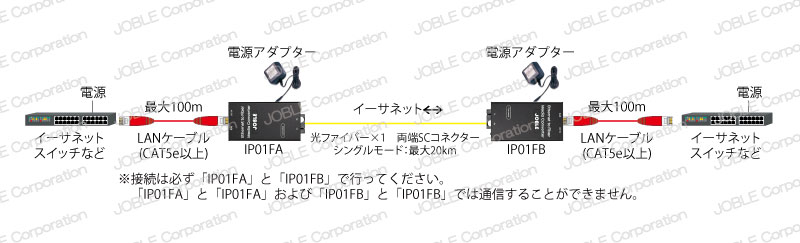

【接続例】
接続例はクリックして拡大できます。
