【IP02DK】
同軸/LANケーブルIP長距離伝送器
IP02DKはイーサネット(10/100BASE-T)を同軸ケーブルまたは
LANケーブルを使用して1,000m以上の長距離伝送する延長器です。
既設の同軸ケーブルを利用してアナログカメラからIPカメラに
置き換える時や、通常のLAN配線では不可能な離れた場所へ
LAN接続を行うことができます。
一対向のセットとなります。
※PoEには対応しておりません。
【梱包数量】
IP02D x2 (一対向)
電源アダプター x2
【特徴】
- イーサネットの長距離伝送
- 10/100BASE-T対応
- TCP/IP以外のプロトコルにも対応
- 簡単設定
- 既設のアナログカメラの置き換え時に
IPカメラやPCなどのイーサネット機器の配線を同軸ケーブルまたは
LANケーブルで、1,000m以上の長距離伝送を行うことができます。
配線途中に中継機器を一切使用することなく1本のケーブルで伝送が可能です。
また、IP02Dと接続する機器の間は100mまで伸ばすことができるため最大プラス200mの延長を行うことができます。
5C-2Vケーブル使用時：最大2,000m (+200m)
CAT5eケーブル使用時：最大1,200m (+200m)
10BASE-Tおよび100BASE-TXでイーサネット機器に接続が可能です。
同軸ケーブル：1,200m以下、LANケーブル：300m以下の長距離伝送を行ったとき双方向で20Mbps以上の通信が可能です。
※詳しくは仕様内「伝送距離と通信速度」をご覧ください。
IPX/SPXやNetBEUIなど、TCP/IP以外のプロトコルデータも
伝送することができます。WindowsNT/2003系ネットワークの
データの伝送にも使用出来るため、オフィスや工場などで
業務データ用の建屋間ネットワーク構築にもご利用いただけます。
設定は本体のディップスイッチ一つだけ。機器をIPカメラ側か、PC側かの設定のみ。
パソコンを繋いでのIPアドレス設定などは一切不要。接続後すぐに使用が可能です。
既設の同軸ケーブルをそのまま利用しての配線ができるので、アナログカメラをIPカメラへ置き換える場合に非常に有効です。
【使用例】
- 既設同軸ケーブルを利用してIP機器やIPカメラを接続したい場合
- 中継や途中での電源供給無しでイーサネットを長距離延長したい場合
- 通常のLAN配線では不可能な長距離伝送をしたい場合
【仕様】
| 型 番 | IP02DK (IP02D x2) |
| リンクケーブル接続端子 | BNCメス×1 RJ45メス×1 ※同時使用不可 |
| リンクケーブル長 | 5C2V/5C-FB：最大2,000m LANケーブル（CAT5e/6）：最大1,200ｍ |
| リンク速度 | 別表「伝送距離と通信速度」参照 |
| イーサネット接続端子 | RJ45メス×1 |
| イーサネットケーブル長 | 最大100m (CAT5e以上) |
| イーサネット端子リンク速度 | 10BASE-T/100BASE-TX |
| 電 源 | DC5V (DC5V 2A電源アダプター付属) |
| 消費電力 | 最大3.75W |
| 動作環境 | 温度：0∼55℃ 湿度：最大95%RH(結露不可) |
| 外形寸法 | 109.6（W)×30(H)×120(D)mm |
| 質 量 | 約260g |
| 付属品 | 電源アダプター(DC5V 2A) x2、固定用木ネジ+アンカー x8 セット ゴム足 x8、取扱説明書 |
※IP02Dは本体のディップスイッチでそれぞれ「TX」と「RX」に設定を行ってください。
「TX」同士または「RX」同士では通信を行うことができませんのでご注意ください。
※IP02Dを結ぶリンクケーブルは必ず1本で接続してください。
配線途中にほかの機器が接続されている場合は通信を行うことができませんのでご注意ください。
※PoEには対応しておりません。IP02Dと接続する機器に対して必ず別途電源が必要となります。
【伝送距離と通信速度】
| ケーブル | 伝送距離 | 最大通信速度 | |
| TX→RX | RX→TX | ||
| 同軸ケーブル 5C-2V/5C-FB |
200m | 20Mbps | 48Mbps |
| 400m | 20Mbps | 48Mbps | |
| 600m | 20Mbps | 47Mbps | |
| 800m | 20Mbps | 45Mbps | |
| 1,000m | 20Mbps | 42Mbps | |
| 1,200m | 20Mbps | 39Mbps | |
| 1,400m | 18Mbps | 35Mbps | |
| 1,600m | 17Mbps | 30Mbps | |
| 1,800m | 16Mbps | 24Mbps | |
| 2,000m | 15Mbps | 20Mbps | |
| LANケーブル CAT5e/6 |
300m | 20Mbps | 44Mbps |
| 600m | 16Mbps | 31Mbps | |
| 900m | 14Mbps | 17Mbps | |
| 1,200m | 12Mbps | 9Mbps | |
※伝送距離に対する通信速度値は目安であり、使用ケーブル/コネクターの品質･中継端子の有無などにより変化します。

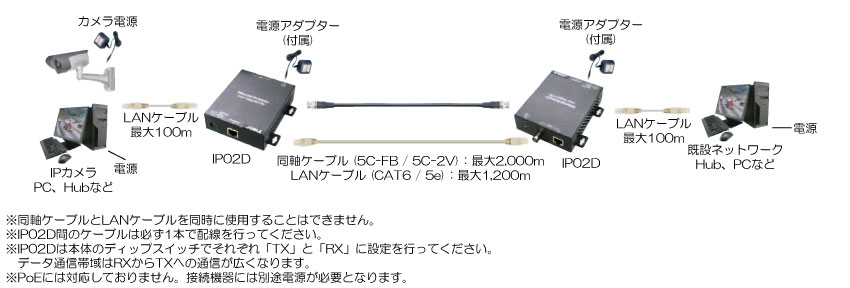

【接続例】
接続例はクリックして拡大できます。
