【IP03P】
PoE 対応UTP/同軸ケーブルIP 長距離伝送器
IP03PはPoEイーサネットをCAT5e/6 UTPケーブルやツイストペアケーブル、
同軸ケーブルで最大1,500m伝送します。
接続機器に対してPoEまたはDC12V出力による電源供給が可能。
【梱包数量】
IP03PT x1
IP03PR x1
電源ケーブル(DCプラグ⇔DCプラグ 1000mm)付属
※後継機は以下の通りとなります。
TE10-110 kit A CAT5eケーブル 最大1,200m
XE10-110 kit A 同軸ケーブル 最大1,200m
【特徴】
- PoEイーサネットの長距離伝送
- 接続機器への電源供給
- 外部電源入力による動作
- 10/100BASE-T対応
- 双方向高速伝送
PoEイーサネット信号をUTPケーブルやツイストペアケーブル、同軸ケーブルを使用して最大1,500m、
接続機器への電源供給を行う場合は最大600m伝送することができます。
接続機器に対する給電はPoE給電とDC12Vから選択することができます。
PoE対応機器はもちろんPoE非対応の機器に対して電源供給を行うことができます。
※PoE(IEEE802.3af)、PoE Plus(IEEE802.3at)給電に対応
PoEイーサネットスイッチ以外に外部電源入力による動作が可能です。
外部電源入力による動作時も接続機器に対してPoEによる電源供給を行うことができます。
※電源アダプターはオプションとなります。
詳しくは仕様内【オプション品】をご参照ください。
10/100BASE-Tでイーサネット機器と接続し、最大80Mbpsでの通信が可能です。
通信速度は双方向対称での高速通信が可能です。
建屋間データ通信などにもご使用いただけます。
※伝送距離、通信速度、給電電力は使用するケーブル、電源により異なります。
詳細は仕様内「ケーブル・電源別伝送詳細」をご参照ください。
【使用例】
- 100m以上はなれた場所に中継無しでLANを接続したい場合
- LANケーブル以外のケーブルを使用してLANを接続したい場合
- 電源が確保できない場所へPoE非対応機器を設置したい場合
- PoE非対応のイーサネットスイッチにPoE機器を接続したい場合
【仕様】
| 型 番 | IP03PT | IP0PR |
| イーサネット接続 | RJ45ジャック 10/100Mbps | |
| LINKケーブル側 端子 |
BNCメス×1、端子台(2極)×1 ※同時使用不可 スイッチで選択 | |
| 伝送距離 | 最大1,500m (5C-2V使用時) ※詳細は「伝送距離」表をご覧ください。 |
|
| 保 護 | ESD保護 30kV 1ｋA 8/20μs | |
| 最大通信速度 | 最大80Mbps ※詳細は「伝送距離」表をご覧ください。 |
|
| 電 源 | PoEまたは外部電源接続により供給 | |
| 電源入力 | − | PoE(IEEE802.3af/at)DC48∼56V または DC48∼57V (端子台) |
| 電源出力 | PoE(IEEE802.3af/at)最大30W または DC12V最大1A (端子台) |
− |
| 消費電力 | 2.5W | 3.0W |
| 動作環境 | 温度：0∼55℃ 湿度：最大95%RH(結露不可) | |
| 外形寸法 | 109.6（W)×30(H)×131.5(D)mm | |
| 質 量 | 約280g | |
| 付属品 | 取扱説明書、電源ケーブル(DCプラグ⇔DCプラグ 1000mm) 端子台ブロック×4、ゴム足×8、固定ネジ+アンカー×8 |
|
【ケーブル・電源別伝送詳細】
| ケーブル | 最大伝送距離 | 電源入力 | 最大通信速度 | PoE出力(最大) | DC12V出力(最大) |
| 同軸ケーブル 5C-2V/FB |
500m | PoE Plus 54V給電 | 71.2Mbps | 11.8∼12.4W | 12W |
| DC55.5V | 71.2Mbps | 12.8∼13.5W | 12W | ||
| DC48V | 71.2Mbps | 8.7∼9.2W | 12W | ||
| 1,000m | DC55.5V | 56Mbps | 使用不可 | 使用不可 | |
| DC48V | 47.5Mbps | 使用不可 | 使用不可 | ||
| 1,500m | DC55.5V | 40Mbps | 使用不可 | 使用不可 | |
| DC48V | 40Mbps | 使用不可 | 使用不可 | ||
| LANケーブル CAT5e 4ペア同時使用 |
600m | PoE Plus 54V給電 | 59Mbps | 13W | 10.8W |
| DC55.5V | 68Mbps | 16.5∼17.5W | 12W | ||
| DC48V | 60Mbps | 13W | 10.8W | ||
| 1,000m | PoE Plus 54V給電 | 41Mbps | 使用不可 | 使用不可 | |
| DC55.5V | 44Mbps | 使用不可 | 使用不可 | ||
| DC48V | 42.5Mbps | 使用不可 | 使用不可 | ||
| UTP1ペア 電話線など (0.65mm) |
200m | PoE Plus 54V給電 | 68Mbps | 12W | 10.8W |
| DC55.5V | 80Mbps | 18.5∼19.5W | 12W | ||
| DC48V | 73Mbps | 12W | 10.8W | ||
| 400m | PoE Plus 54V給電 | 68Mbps | 8W | 8.4W | |
| DC55.5V | 80Mbps | 11W | 10.2W | ||
| DC48V | 73Mbps | 4.8∼5.4W | 6W |
※伝送距離に対する通信速度･電源出力の値は目安であり、使用ケーブルの品質･中継端子の有無などにより変化します。
【オプション品】
| 製品画像 | 製品概要 |
|---|---|
 |
EA10682R-560
DC56V 1.07Aスイッチング電源アダプター |
【接続例】
接続例はクリックして拡大できます。

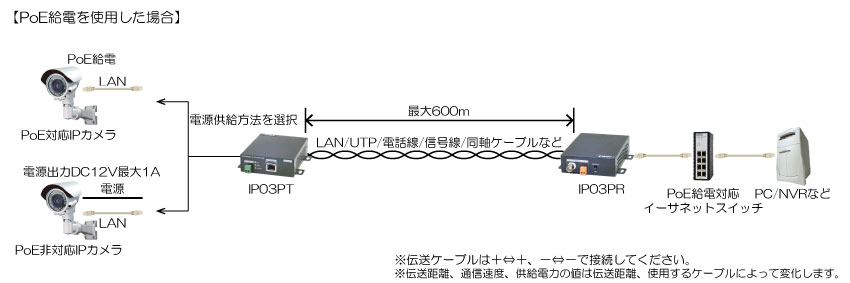

接続例01 PoE給電機器を使用した場合

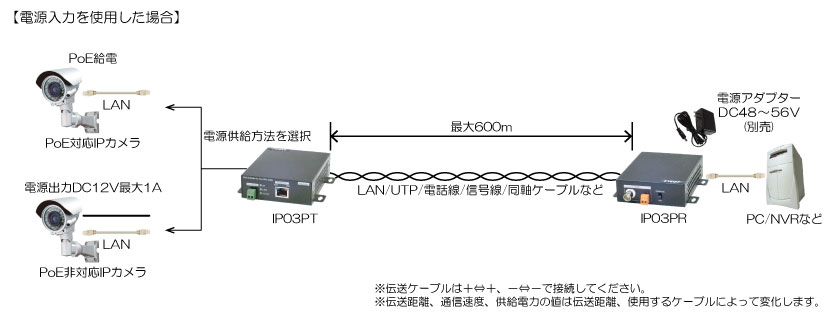

接続例02 電源入力を使用した場合

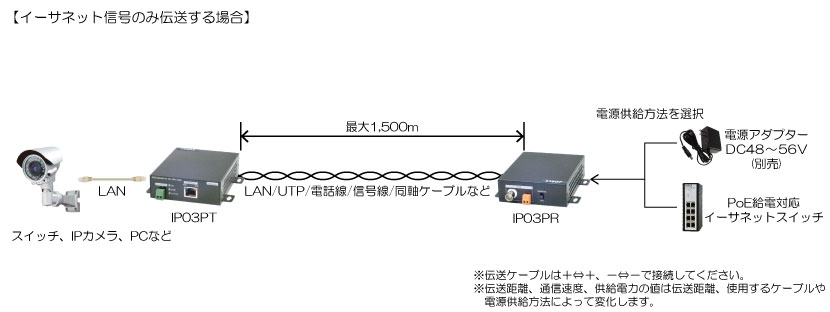

接続例03 イーサネット信号のみ伝送する場合

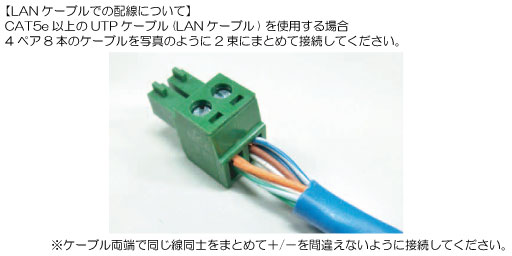

LANケーブルでの配線について
