【IP04R】
PoE++対応 受給電リピーター
ギガビットイーサネットに対応したイーサネットリピーター。
IEEE802.3af / IEEE802.3at / IEEE802.3btによるPoE受電/給電に対応しており、
IP04Rの両端をそれぞれ100mまたは140m延長することができます。
【梱包数量】
IP04R x1
※PoE出力側は必ずPD(PoE受電)に対応した機器と接続してください。
【特徴】
- イーサネットリピーター
- 複数台接続
- ギガビット通信対応
- 対応PoE
- サージ対策
本機の両端を100mまたは140m延長することができます。
IP04R同士を接続する場合140mの延長が可能となります。
IP04Rを複数台使用することでさらに長距離延長をおこなうことができます。
・1台使用時：200m ・2台使用時：340m ・3台使用時：480m
イーサネット規格10BASE-T / 100BASE-TX / 1000BASE-Tにそれぞれ対応。
また、9kByteのジャンボフレームに対応。
IEEE802.3af / IEEE802.3at / IEEE802.3bt によるPoE受電 / 給電に対応。
※本機はPoEによって動作します。必ずPoE給電機器(PSE)と接続してください。
また、PoE出力側は必ずPD(PoE受電)に対応した機器と接続してください。
ESD(静電気放電)保護機能を内蔵
【仕様】
| 型 番 | IP04R |
| PSE(給電機器)側端子 | RJ45ジャック |
| PD(受電機器)側端子 | RJ45ジャック |
| 対応PoE規格 | IEEE802.3af IEEE802.3at IEEE802.3bt |
| ジャンボフレーム | 最大9kByte |
| 伝送距離 | 機器間最大140m (IP04R間以外は最大100m) |
| 伝送距離 (複数台使用) |
IP04Rｘ1台使用時 ： 合計最大200m IP04Rｘ2台使用時 ： 合計最大340m IP04Rｘ3台使用時 ： 合計最大480m |
| 伝送ケーブル | 10BASE-T , 100BASE-TX：CAT5e以上 1000BASE-T：CAT6以上 UTP/STP/FTP4ペア AWG24 単心ストレートケーブル |
| LED表示 | 電源 (緑) 通信速度 (緑、オレンジ) |
| PD(受電機器)への 給電可能電力 |
別表「伝送距離と供給電力」を参照 |
| ESD保護 | 気中放電 ： 15kV 接触放電 ： 8kV |
| 電 源 | PoE受電 (PoEスイッチ/PoEインジェクターなどから供給) |
| 消費電力 | 約1W |
| 動作環境 | 温度 ： -40 ～ 70℃ 湿度 ： 最大95%RH （結露不可） 最大高度 ： 2,000m |
| 外形寸法 | 67(W) × 27(H) × 110(D) mm |
| 質 量 | 約180g |
| 付属品 | 取扱説明書、固定用ネジ+アンカー×4セット |
※本機はPoEによって動作します。必ずPoE給電機器(PSE)と接続してください。
※PoE出力側は必ずPD(PoE受電)に対応した機器と接続してください。
※連結可能な台数は伝送距離とPSEから供給可能な電力、PDが使用する電力によって変化します。
※供給される電力の最大値によって出力可能な電力が変化します。
【伝送距離と供給電力】
| 伝送距離 | 「IP04R」台数 | 供給可能電力 |
| 200m | 1台 | 最大50W (DC41V 1.22A) |
| 300m | 2台 | 最大35W (DC41V 0.85A) |
| 400m | 3台 | 最大25W (DC41V 0.61A) |
| 500m | 4台 | 最大19W (DC41V 0.46A) |
| 600m | 5台 | 最大14W (DC41V 0.34A) |
※テストに使用したPSEは最大95Wと最大60Wのインジェクターです。結果に違いはありません。
※テストに使用したLANケーブルはUTP, CAT5e, AWG24, 単心です。
※実際の供給可能電力はLANケーブルの種類/品質、中継端子の有無/個数などにより前後します。
※測定の基準に使用したDC41VはIEEE802.3at(PoE+)および
IEEE802.3bt(PoE++)におけるPDが受電可能な最低電圧です。
※「IP04R」の消費電力は約1Wです。使用する台数が表と異なる場合は台数分の消費電力を増減させて計算してください。

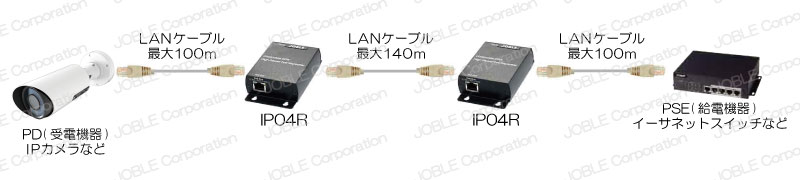

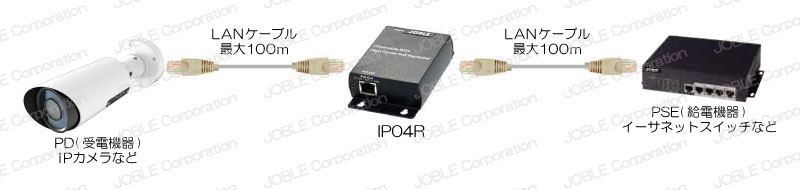

【接続例】
接続例はクリックして拡大できます。
※本機はPoEによって動作します。必ずPoE給電機器(PSE)と接続してください。
※PoE出力側は必ずPD(PoE受電)に対応した機器と接続してください。
※LANケーブルはCAT5e以上(1000BASE-TはCAT6以上)を使用してください。
※連結可能な台数は伝送距離とPSEから供給可能な電力、PDが使用する電力によって変化します。
※供給される電力の最大値によって出力可能な電力が変化します。
※IP04R間のみ延長距離が140mとなります。
