IP09CP PoE++対応同軸ケーブルIP長距離伝送器 | 株式会社JOBLE 製品情報

【IP09CP】

PoE++対応同軸ケーブルIP長距離伝送器

オープン価格

同軸ケーブル (5C-2V以上)1本で
イーサネット信号と電源(PoE)を長距離伝送する延長器です。
100Mbpsは最大500m、10Mbpsは最大800mの伝送をおこなうことができます。

【梱包数量】
IP09CPT ×1 (送信器)
IP09CPR ×1 (受信器)

※電源アダプターは別売となります。

【特徴】

  • イーサネット伝送
  • 5C-2V以上の同軸ケーブル1本でイーサネット信号と電源(PoE)を長距離伝送する延長器。
    10BASE-T / 100BASE-TX / 100BASE-T1に対応しており、最大800mの伝送を行えます。

  • 長距離伝送
  • 伝送距離は通信速度によって異なり、10BASE設定時800m、100BASE設定時500mとなります。

  • PoE給電
  • PoEはIEEE 802.3af/at/bt(入力)、LTPoE++(出力)にそれぞれ対応

    ※IP09CPTからのPoE出力は、IEEE802.3btではなくLTPoE++です。
     LTPoE++はIEEE 802.3af/atと互換性があります。

    ※5C-2Vケーブルを使用した場合の数値となります。
     詳細は仕様内【伝送距離とPoE伝送電力】をご参照ください。

  • 通信速度
  • 伝送距離にかかわらず10/100BASE共に通信速度は低下することがありません。

  • 様々な構成
  • IP09CPは下記のような様々な使用方法があります。

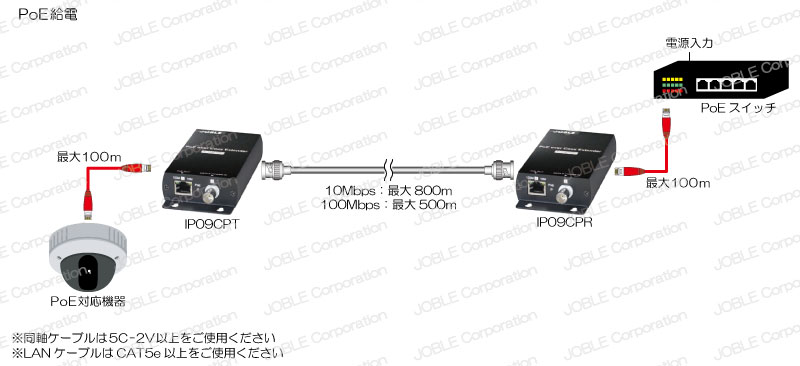

    ・IP09CPR(受信器)へPoEによって電力を供給

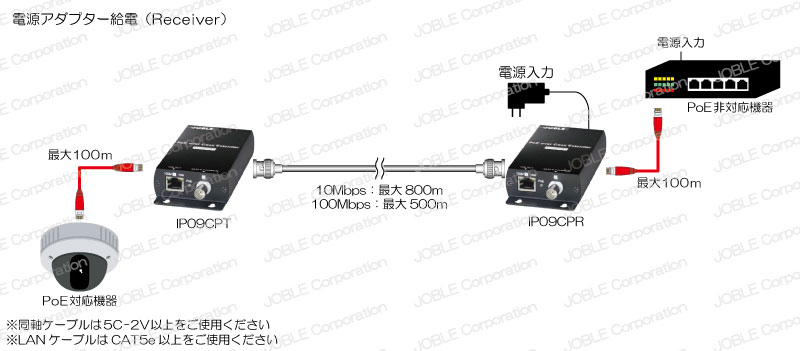

    ・IP09CPR(受信器)へ電源アダプターによって電力を供給

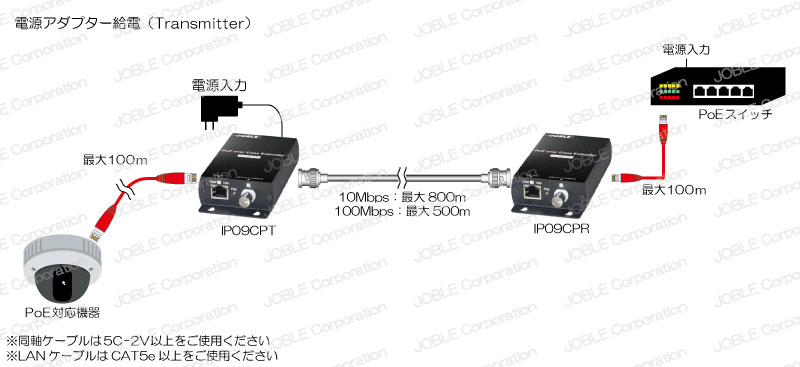

    ・IP09CPT(送信器)へ電源アダプターを接続することにより大容量の電力を接続機器へ供給
    ※詳細は接続例をご参照ください。

【仕様】

型 番 IP09CPT IP09CPR
対応規格 IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3bw 100BASE-T1 Ethernet
IEEE 802.3 Nway Auto-Negotiation
IEEE 802.3x Full-Duplex Operation And Flow Control
IEEE 802.3az Energy Efficient Ethernet
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
LTPoE++
IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3bw 100BASE-T1 Ethernet
IEEE 802.3 Nway Auto-Negotiation
IEEE 802.3x Full-Duplex Operation And Flow Control
IEEE 802.3az Energy Efficient Ethernet
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt Power over Ethernet Plus Plus
伝送速度 10Mbps / 100Mbps
同軸ケーブル最大伝送距離 5C-2V:10Mbps 800m / 100Mbps 300m
5C-FB:10Mbps 1,000m / 100Mbps 500m
PoE出力 性能欄参照
イーサネット接続端子 RJ45×1
リンクケーブル 5C-2V以上の同軸ケーブル
リンク周波数 最大125MHz
サージプロテクター BNC:30kV(ESD)、40A(EFT)、30A(雷)
RJ45:30kV(ESD)、40A(EFT)、2kA(雷)
電源入力 DC48V ~ 56V DC48V ~ 56V
または
IEEE 802.3af / at / bt
消費電力 最大4W
外形寸法 67(W) × 27(H) × 135(D) mm
質 量 約120g
使用環境 温度:0 ~ 55℃
湿度:95%以下 (結露不可)
オプション 1U 19インチラックマウントパネル(最大6台収納可能) 型番:TPN006-IP09P
電源アダプター DC56V 1.16A(65W) 型番:PA-150-065

※ケーブルの品質、中継コネクターの有無などにより伝送距離は変化します。

【伝送距離とPoE供給電力】

・5C-2Vケーブルを使用時

入力電源 100m 200m 300m 400m 500m 600m 700m 800m
PA-150-065
(DC56V 1.16A)
80.78W 59.58W 41.66W 30.87W 24.68W 20.07W 17.07W 14.66W
DC56V 2A 83.47W 65.47W 46.77W 35.90W 28.33W 23.45W 20.47W 17.97W
DC48V 2A 67.37W 48.27W 33.47W 25.47W 19.97W 16.47W 14.27W 12.57W
802.3af(15W) 14.76W 14.16W 14.02W 13.85W 13.21W 13.12W 12.97W 12.27W
802.3at(30W) 28.66W 27.06W 25.36W 23.87W 22.06W 20.36W 18.47W 16.47W
802.3bt(60W) 58.97W 50.68W 43.47W 33.97W 27.25W 22.66W 19.47W 17.26W
802.3bt(95W) 72.48W 59.68W 43.97W 34.45W 26.97W 22.96W 19.75W 17.27W

※PA-150-065はオプションの電源アダプター(DC56V 1.16A)です。

※PoE供給電力は弊社で測定した実測値です。

※ケーブルの品質、中継コネクターの有無などにより伝送距離、供給電力は変化します。

・5C-FBケーブルを使用時

5C-FB
入力電源 100m 200m 300m 400m 500m 600m 700m 800m
PA-150-065
(DC56V 1.16A)
82.79W 70.77W 56.37W 45.45W 35.28W 28.98W 24.77W 21.46W
DC56V 2A 88.66W 75.96W 60.98W 49.40W 38.97W 33.15W 28.97W 25.26W
DC48V 2A 72.47W 58.97W 44.98W 35.27W 28.47W 23.47W 20.47W 17.77W
802.3af(15W) 14.97W 14.55W 14.50W 14.02W 13.85W 13.55W 13.07W 13.00W
802.3at(30W) 28.97W 27.96W 26.77W 25.67W 24.45W 23.27W 21.97W 20.67W
802.3bt(60W) 57.47W 54.27W 50.07W 45.47W 37.77W 31.57W 26.97W 23.97W
802.3bt(95W) 75.97W 67.17W 57.07W 46.57W 37.97W 30.97W 27.47W 24.26W

※PA-150-065はオプションの電源アダプター(DC56V 1.16A)です。


※PoE供給電力は弊社で測定した実測値です。


※ケーブルの品質、中継コネクターの有無などにより伝送距離、供給電力は変化します。

【伝送スピードと最大伝送距離】

5C-2V / 5C-FB 共通
設定モード 100Mbps 10Mbps
Auto 500m 800m
Auto+EEE 500m 800m
100Mbps 500m
10Mbps 800m

※ケーブルの品質、中継コネクターの有無などにより伝送距離、通信速度は変化します。

【接続例】

接続例はクリックして拡大できます。
