【IP09CPHK】
PoE Plus対応4ポートスイッチ/PoE++対応同軸ケーブルIP長距離伝送器 セット
PoE Plus対応4ポートスイッチと最大90WのPoE受電に対応した
同軸ケーブルIP伝送器を組み合わせた製品です。
同軸ケーブル1本で100Mbpsのイーサネット接続とPoEスイッチへの
電力供給が可能です。
【梱包数量】
IP09PH ×1 (4ポートPoEスイッチ/送信器)
IP09CPR ×1 (受信器)
※電源アダプターはオプション品です。
【特徴】
- 同軸ケーブル電源重畳に対応した4ポートPoEスイッチ
- IP09CPR(電力供給側)はPoE++の受電で動作
- 長距離伝送
- PoE/PoE Plus用機器への電力供給が可能
IP09PHはPoE/PoE Plus対応の4ポートイーサネットスイッチですが、電源アダプター以外に
IP09CPRが電源重畳した同軸ケーブルからの電力で動作するため、設置場所での電源確保が不要です。
同軸ケーブルでの電源重畳でIP09PHに電力を供給するIP09CPRはPoE++(最大90W)の受電に対応しており、
同軸ケーブルを通して最大60Wの電力を供給することができます。
PoE以外に電源アダプターによる動作も可能です。
同軸ケーブルによる伝送距離は100Mbps(上下合計)で最大500mの長距離伝送が可能です。
※5C-2V/5C-FB使用時
PoEスイッチのIP09PHはPoE/PoE Plus対応機器に各ポート最大30W(4ポート合計60W)の電力供給が可能です。
※伝送距離と電源装置により供給可能な電力は変化します。別表「伝送距離とPoE供給電力」を参照してください。
【仕様】
| 型 番 | IP09PH | IP09CPR |
| 対応規格 | IEEE 802.3i 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3 Nway Auto-Negotiation IEEE 802.3x Full-Duplex Operation And Flow Control IEEE 802.3az Energy Efficient Ethernet IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus |
IEEE 802.3i 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3bw 100BASE-T1 Ethernet IEEE 802.3 Nway Auto-Negotiation IEEE 802.3x Full-Duplex Operation And Flow Control IEEE 802.3az Energy Efficient Ethernet IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus |
| 伝送速度 | 10Mbps / 100Mbps | |
| 最大伝送距離 | IP09PH⇔IP09CPR (5C-2V以上の同軸ケーブル)： 10Mbps 800m / 100Mbps 500m | |
| PoE出力 | 別表「伝送距離とPoE供給電力」参照 | － |
| イーサネット 接続端子 |
RJ45×4 PoE Plus対応 ※PoEポート間で通信可能 |
RJ45×1 PoE++対応 |
| リンク ケーブル |
同軸ケーブル(5C-2V以上) または LANケーブル(CAT5e以上) |
同軸ケーブル(5C-2V以上) |
| リンク周波数 | 最大125MHz | |
| サージ プロテクター |
リンクケーブル接続BNC端子： 10kA(8/20μs) | |
| 電源入力 | 同軸重畳 / DC24V～56V ※同時使用不可 |
DC48～56V / IEEE 802.3af/at/bt ※同時使用不可 |
| 消費電力 | 約6W | 約1W |
| 外形寸法 | 167(W)×40(H)×112.5(D) mm | 67(W)×27(H)×135(D) mm |
| 質 量 | 約480g | 約220g |
| 使用環境 | 温度：0 ～ 85℃ 湿度：95%以下 (結露不可) |
|
| オプション | 電源アダプター DC56V 1.16A(65W) 型番：PA-150-065 1U 19インチラックマウントパネル(最大6台のIP09CPRを収納可能) 型番：TPN006-IP09P |
|
※ケーブルの品質、中継コネクターの有無などにより伝送距離は変化します。
【伝送距離とPoE供給電力】
「IP09CPR」への接続電源と同軸ケーブル種類/長さによる
「IP09PH」が供給可能な電力の変化 (4ポート合計 ※各ポート最大30W)
| 5C-2V 同軸ケーブル 伝送距離 | ||||||||
| 入力電源 | 100m | 200m | 300m | 400m | 500m | 600m | 700m | 800m |
| 802.3at(30W) | 18.1W | 16.5W | 14.5W | 13.3W | 12.1W | 10.5W | 9.3W | 9.3W |
| 802.3bt(60W) | 40.1W | 36.0W | 33.3W | 24.9W | 20.1W | 17.8W | 17.3W | 14.1W |
| 802.3bt(90W) | 56.4W | 41.8W | 35.9W | 26.2W | 22.1W | 19.0W | 18.6W | 14.1W |
| 電源アダプター(65W) | 43.4W | 37.2W | 33.8W | 25.2W | 20.5W | 18.1W | 17.6W | 14.1W |
| 5C-FV 同軸ケーブル 伝送距離 | ||||||||
| 入力電源 | 100m | 200m | 300m | 400m | 500m | 600m | 700m | 800m |
| 802.3at(30W) | 18.2W | 17.2W | 16.6W | 15.3W | 14.1W | 12.1W | 10.5 | 9.3W |
| 802.3bt(60W) | 41.2W | 38.2W | 35.9W | 32.3W | 27.4W | 20.1W | 16.6W | 14.1W |
| 802.3bt(90W) | 59.0W | 51.9W | 44.3W | 35.9W | 27.3W | 20.1W | 16.6W | 14.1W |
| 電源アダプター(65W) | 44.8W | 40.9W | 37.6W | 33.0W | 27.4W | 20.1W | 16.6W | 14.1W |
※「電源アダプター65W」はオプションの「PA-150-065」(DC56V 1.16A)を使用しています。
※PoE給電電力は1mのLANケーブルを使用して測定した実測値です。
※値は使用するケーブルや接続環境によって前後します。
「IP09PH」に電源アダプターを接続した場合は同軸ケーブルからの電力供給は遮断されて
電源アダプターから供給される電力のみが使用されます。
また、65W以上の電源アダプターを接続した場合でもPoE機器への電力供給は
各ポート最大30W、4ポート合計で最大60Wとなります。
【伝送スピードと最大伝送距離】
| 5C-2V / 5C-FB 共通 | ||
| 設定モード | 100Mbps | 10Mbps |
| Auto | 500m | 800m |
| Auto+EEE | 500m | 800m |
| 100Mbps | 500m | － |
| 10Mbps | － | 800m |
※ケーブルの品質、中継コネクターの有無などにより伝送距離、通信速度は変化します。
【接続例】
接続例はクリックして拡大できます。

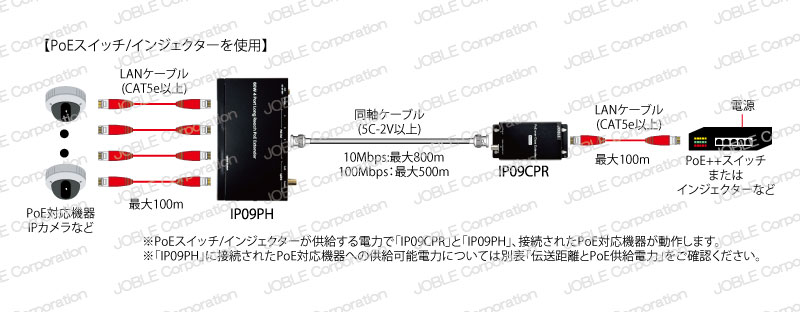

PoEスイッチ/インジェクターを使用

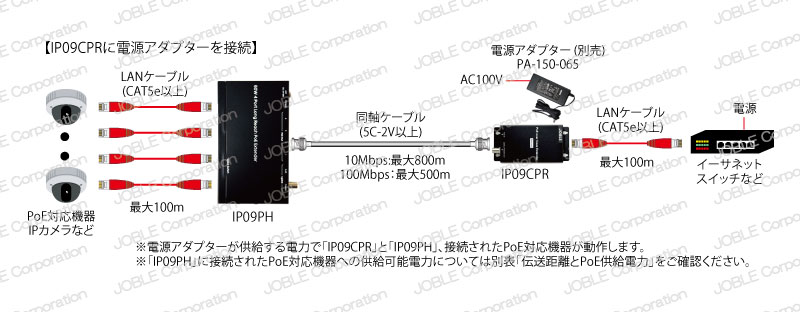

IP09CPRに電源アダプターを接続

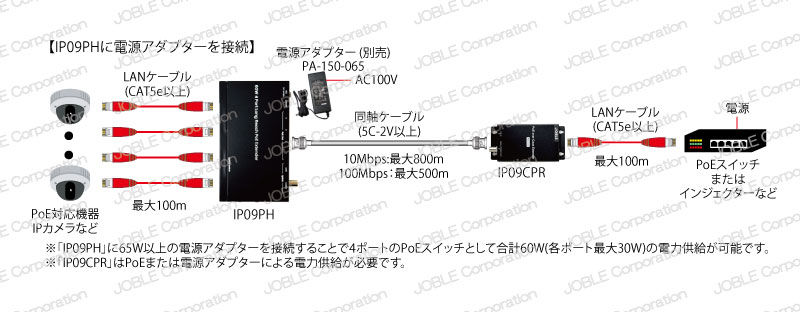

IP09PHに電源アダプターを接続
