【IP09K】

LANケーブルIP長距離伝送器

オープン価格

CAT5e/6 UTP/STPケーブル(LANケーブル)1本で
イーサネット信号を長距離伝送する延長器です。
対向に設置、単体設置、複数設置と環境に合わせて
柔軟な伝送を行うことができます。

【梱包数量】
IP09 x2 (送受兼用)
電源アダプター付属

【特徴】

  • イーサネット伝送
  • CAT5e/6 UTP/STPケーブル(LANケーブル)1本でイーサネット信号を長距離伝送する延長器。
    10/100BASEに対応しており、最大800mの伝送を行えます。

  • 延長距離
  • 通常伝送距離は10BASE:250m、100BASE:130mとなりますが、
    長距離モードを使用した場合は10BASE:800m、100BASE:500mとより長距離延長を行えます。

  • 通信速度
  • 長距離モードを使用した場合でも、10/100BASE共に通信速度は低下することがありません。

  • 様々な構成
  • IP09を対向で使用するほかに、単体でリピーターとして使用することができます。
    IP09を3台以上接続することで、より長距離延長することが可能です。

【仕様】

型 番 IP09
対応規格 IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3bw 100BASE-T1 Ethernet
IEEE 802.3 Nway Auto-Negotiation
IEEE 802.3x Full-Duplex Operation And Flow Control
IEEE802.3az Energy Efficient Ethernet
伝送速度 10Mbps / 100Mbps
最大伝送距離 100BASE-TX : 130m
100BASE-T1 : 300m
10BASE-T : 250m
100Mbps 長距離モード : 500m
10Mbps 長距離モード : 800m
イーサネット接続端子 RJ45 ×2
リンクケーブル CAT5e以上のUTP / STPケーブル
サージプロテクター 内蔵 30kV (ESD)、40A (EFT)、2kA (雷)
電源入力 DC5V~12V
DC12V 1A 電源アダプター付属
消費電力 最大1W
外形寸法 90.5(W) × 25(H) × 49(D) mm
質 量 約120g
使用環境 温度 : 0 ~ 55℃
湿度 : 95%以下 (結露不可)
オプション TPN006 (1U 19インチラックマウントパネル)

※長距離モード/100BASE-T1モードはIP09を2台以上接続した場合に有効となります。

【設定モードと最大伝送距離/通信速度】

設定モード 最大伝送距離 通信速度
通信モード 通信速度
100BASE-TX 100Mbps 130m 100Mbps
100BASE-T1 100Mbps 300m 100Mbps
長距離モード 100Mbps 500m 100Mbps
10BASE-T 10Mbps 250m 10Mbps
長距離モード 10Mbps 800m 10Mbps

※ケーブルの品質、中継コネクターの有無などにより伝送距離は変化します。

※長距離モード/100BASE-T1モードはIP09を2台以上接続した場合に有効となります。

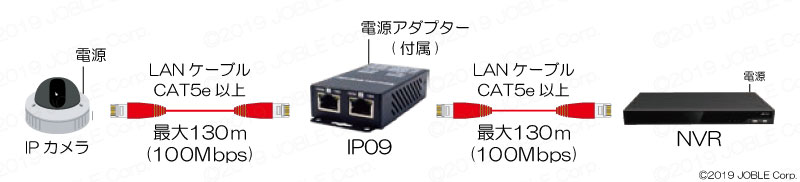

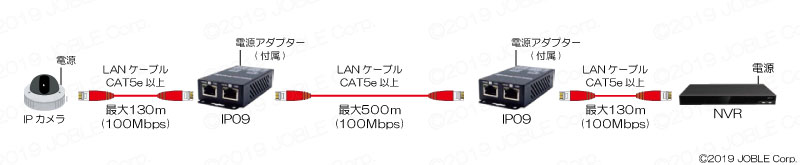

【接続例】

接続例はクリックして拡大できます。

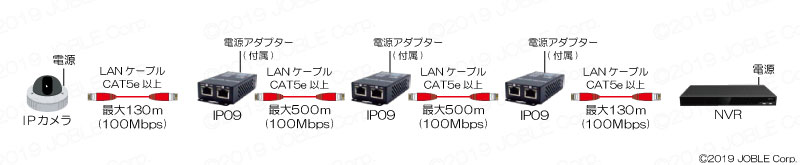

※IP09のデイジーチェーン接続可能な台数は論理的に無制限です。

※通信モードによって伝送距離が異なります。
 詳細は仕様内【設定モードと最大伝送距離/通信速度】をご参照ください。
