【IP09P】
PoE++対応LANケーブルIP長距離伝送器
CAT5e / 6、UTP / STPケーブル(LANケーブル)1本で
イーサネット信号と電源(PoE)を長距離伝送する延長器です。
100Mbpsは最大500m、10Mbpsは最大800mの伝送をおこなうことができます。
【梱包数量】
IP09PT ×1 (送信器)
IP09PR ×1 (受信器)
※電源アダプターは別売となります。
【特徴】
- イーサネット伝送
- 長距離伝送
- PoE給電
- 通信速度
- 様々な構成
CAT5e / 6、UTP / STPケーブル(LANケーブル)1本でイーサネット信号と電源（PoE)を長距離伝送する延長器。
10BASE-T / 100BASE-TX / 100BASE-T1に対応しており、最大800mの伝送を行えます。
伝送距離は通信速度によって異なり、10BASE設定時800m、100BASE設定時500mとなります。
PoEはIEEE 802.3af/at/bt(入力)、LTPoE++(出力)に対応
※IP09PTからのPoE出力は、IEEE802.3btではなくLTPoE++です。
LTPoE++はIEEE 802.3af/atと互換性があります。
伝送距離にかかわらず10/100BASE共に通信速度は低下することがありません。
IP09Pは下記のような様々な使用方法があります。

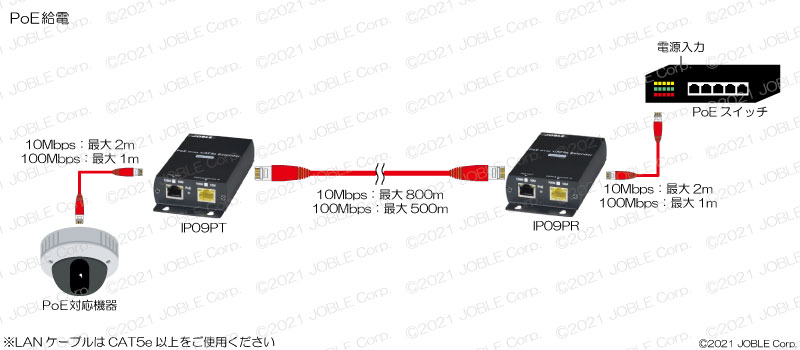

・IP09PR(受信器)へPoEによって電力を供給

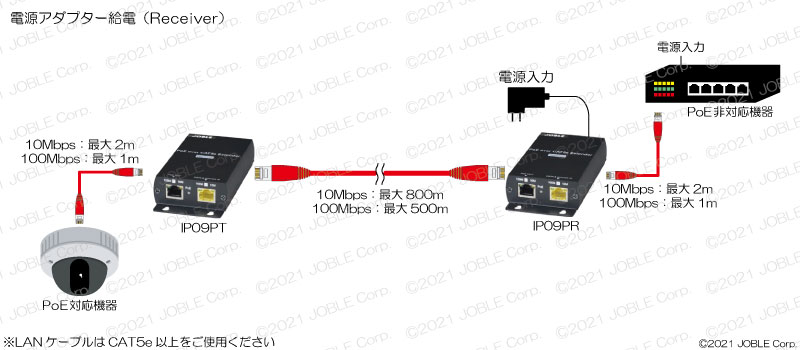

・IP09PR(受信器)へ電源アダプターによって電力を供給
・IP09PT(送信器)へ電源アダプターを接続することにより大容量の電力を接続機器へ供給

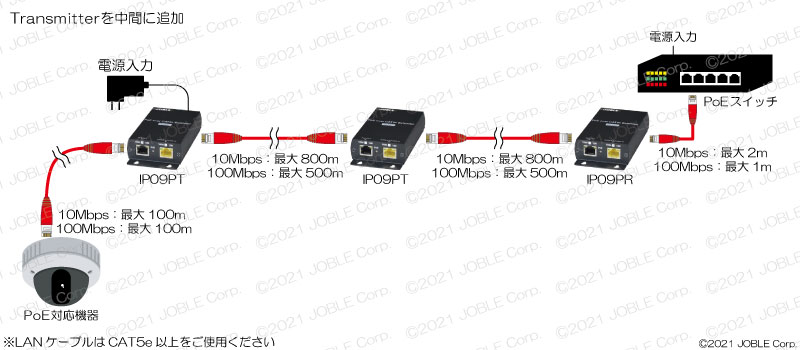

・IP09PT(送信器)を追加してより長距離伝送することが可能に
※詳細は接続例をご参照ください。
【仕様】
| 型 番 | IP09PT | IP09PR |
| 対応規格 | IEEE 802.3i 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3bw 100BASE-T1 Ethernet IEEE 802.3 Nway Auto-Negotiation IEEE 802.3x Full-Duplex Operation And Flow Control IEEE 802.3az Energy Efficient Ethernet IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus LTPoE++ |
IEEE 802.3i 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3bw 100BASE-T1 Ethernet IEEE 802.3 Nway Auto-Negotiation IEEE 802.3x Full-Duplex Operation And Flow Control IEEE 802.3az Energy Efficient Ethernet IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus |
| 伝送速度 | 10Mbps / 100Mbps | |
| 最大伝送距離 | 10BASE-T ： 250m 10Mbps 長距離モード ： 800m 100BASE-TX ： 130m 100BASE-T1 ： 300m 100Mbps 長距離モード ： 500m |
|
| PoE出力 | 性能欄参照 | － |
| イーサネット接続端子 | RJ45×2 | |
| リンクケーブル | CAT5e以上のUTP / STPケーブル | |
| サージプロテクター | 内蔵 30kV(ESD)、40A(EFT)、2kA(雷) | |
| 電源入力 | DC48V～56V | DC48V～56V IEEE 802.3af / at / bt |
| 消費電力 | 最大4W | |
| 外形寸法 | 67(W) × 27(H) × 135(D) mm | |
| 質 量 | 約200g | |
| 使用環境 | 温度 ： 0～55℃ 湿度 ： 95%以下 (結露不可) |
|
| オプション | 型番：TPN006-IP09P 1U 19インチラックマウントパネル(最大6台収納可能) 型番：PA-150-065 電源アダプター DC56V 1.16A(65W) |
|
※ケーブルの品質、中継コネクターの有無などにより伝送距離は変化します。
【伝送距離とPoE供給電力】
| 入力電源 | 100m | 200m | 300m | 400m | 500m | 600m | 700m | 800m |
| PA-150-065 (DC56V 1.16A) |
77.57W | 60.58W | 45.95W | 31.67W | 26.80W | 21.55W | 16.47W | 14.05W |
| DC56V 2A | 72.98W | 57.97W | 46.95W | 31.97W | 25.06W | 21.65W | 17.36W | 15.55W |
| DC48V 2A | 32.95W | 28.97W | 22.97W | 17.26W | 13.26W | 11.96W | 9.65W | 8.56W |
| 802.3af (15W) | 14.95W | 14.45W | 13.85W | 13.45W | 12.95W | 11.55W | 8.66W | 8.55W |
| 802.3at (30W) | 26.35W | 25.16W | 24.15W | 20.16W | 19.27W | 17.55W | 12.79W | 12.76W |
| 802.3bt (60W) | 58.30W | 46.23W | 35.35W | 25.25W | 23.35W | 20.16W | 16.36W | 13.25W |
| 802.3bt (95W) | 68.95W | 56.26W | 44.26W | 25.66W | 23.56W | 20.42W | 16.36W | 13.75W |
※PA-150-065はオプションの電源アダプター(DC56V 1.16A)です。
※PoE供給電力は弊社で測定した実測値です。
※ケーブルの品質、中継コネクターの有無などにより伝送距離、供給電力は変化します。
【伝送スピードと最大伝送距離】
| 設定モード | 100Mbps | 10Mbps |
| Auto | 500m | 800m |
| Auto+EEE | 500m | 800m |
| 100Mbps | 500m | － |
| 10Mbps | － | 800m |
※ケーブルの品質、中継コネクターの有無などにより伝送距離、通信速度は変化します。
【接続例】
接続例はクリックして拡大できます。
