【IP09PHK】
PoE Plus対応4ポートスイッチ/PoE++対応LANケーブルIP長距離伝送器 セット
PoE Plus対応4ポートスイッチと最大90WのPoE受電に対応した
LANケーブルIP長距離伝送器を組み合わせた製品です。
LANケーブル1本で100Mbpsのイーサネット接続とPoEスイッチへの
電力供給が可能です。
【梱包数量】
IP09PH ×1 (4ポートPoEスイッチ/送信器)
IP09PR ×1 (受信器)
※電源アダプターはオプション品です。
【特徴】
- LANケーブル電源重畳に対応した4ポートPoEスイッチ
- IP09PR(電力供給側)はPoE++の受電で動作
- 長距離伝送
- PoE/PoE Plus用機器への電力供給が可能
IP09PHはPoE/PoE Plus対応の4ポートイーサネットスイッチですが、電源アダプター以外に
IP09PRが電源重畳したリンクケーブル(CAT5e以上のLANケーブル)からの電力で動作するため、
設置場所での電源確保が不要です。
リンクケーブルでの電源重畳でIP09PHに電力を供給するIP09PRはPoE++(最大90W)の受電に対応しており、
リンクケーブルを通して最大60Wの電力を供給することができます。
PoE以外に電源アダプターによる動作も可能です。
リンクケーブルによる伝送距離は100Mbps(上下合計)で最大500mの長距離伝送が可能です。
※CAT5e以上のLANケーブル使用時
PoEスイッチのIP09PHはPoE/PoE Plus対応機器に各ポート最大30W(4ポート合計60W)の電力供給が可能です。
※伝送距離と電源装置により供給可能な電力は変化します。別表「伝送距離とPoE供給電力」を参照してください。
【仕様】
| 型 番 | IP09PH | IP09PR |
| 対応規格 | IEEE 802.3i 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3 Nway Auto-Negotiation IEEE 802.3x Full-Duplex Operation And Flow Control IEEE 802.3az Energy Efficient Ethernet IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus |
IEEE 802.3i 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3bw 100BASE-T1 Ethernet IEEE 802.3 Nway Auto-Negotiation IEEE 802.3x Full-Duplex Operation And Flow Control IEEE 802.3az Energy Efficient Ethernet IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus |
| 伝送速度 | 10Mbps / 100Mbps | |
| 最大伝送距離 | IP09PH⇔IP09PR (CAT5e以上のLANケーブル)： 10Mbps 800m / 100Mbps 500m | |
| PoE出力 | 別表「伝送距離とPoE供給電力」参照 | － |
| イーサネット 接続端子 |
RJ45×4 PoE Plus対応 ※PoEポート間で通信可能 |
RJ45×1 PoE++対応 ※RJ45端子2⃣ |
| リンク ケーブル |
LANケーブル(CAT5e以上)：RJ45端子(黄色)に接続 同軸ケーブル(5C-2V以上)：BNCメス端子に接続 ※前面スイッチで切替 同時接続不可 |
LANケーブル(CAT5e以上) RJ45端子2⃣(黄色)に接続 |
| サージ プロテクター |
リンクケーブル接続RJ45端子： 30kV(ESD)、40A(EFT)、2kA(雷) | |
| 電源入力 | リンクケーブル電源重畳 / DC24V～56V ※同時使用不可 |
DC48～56V / IEEE 802.3af/at/bt ※同時使用不可 |
| 消費電力 | 約6W | 約1W |
| 外形寸法 | 167(W)×40(H)×112.5(D) mm | 67(W)×27(H)×135(D) mm |
| 質 量 | 約480g | 約200g |
| 使用環境 | 温度：0 ～ 85℃ 湿度：95%以下 (結露不可) |
|
| オプション | 電源アダプター DC56V 1.16A(65W) 型番：PA-150-065 1U 19インチラックマウントパネル(最大6台のIP09PRを収納可能) 型番：TPN006-IP09P |
|
※ケーブルの品質、中継コネクターの有無などにより伝送距離は変化します。
【伝送距離とPoE供給電力】
「IP09PR」への接続電源とリンクケーブル長による
「IP09PH」が供給可能な電力の変化 (4ポート合計 ※各ポート最大30W)
| リンクケーブル(CAT5e以上のLANケーブル) 伝送距離 | ||||||||
| 入力電源 | 100m | 200m | 300m | 400m | 500m | 600m | 700m | 800m |
| 802.3at(30W) | 17.7W | 16.2W | 13.9W | 12.7W | 11.5W | 9.9W | 9.7W | 9.7W |
| 802.3bt(60W) | 39.7W | 35.6W | 32.7W | 24.3W | 19.7W | 17.2W | 13.3W | 10.2W |
| 802.3bt(90W) | 57.0W | 43.4W | 35.3W | 25.6W | 21.5W | 18.4W | 13.3W | 10.7W |
| 電源アダプター(65W) | 43.2W | 37.2W | 33.2W | 24.6W | 20.1W | 17.4W | 13.3W | 10.3W |
※「電源アダプター65W」はオプションの「PA-150-065」(DC56V 1.16A)を使用しています。
※PoE給電電力は1mのLANケーブルを使用して測定した実測値です。
※値は使用するケーブルや接続環境によって前後します。
「IP09PH」に電源アダプターを接続した場合はリンクケーブルからの電力供給は遮断されて
電源アダプターから供給される電力のみが使用されます。
また、65W以上の電源アダプターを接続した場合でもPoE機器への電力供給は
各ポート最大30W、4ポート合計で最大60Wとなります。
【伝送スピードと最大伝送距離】
| リンクケーブル 最大伝送距離 | ||
| 設定モード | 100Mbps | 10Mbps |
| Auto | 500m | 800m |
| Auto+EEE | 500m | 800m |
| 100Mbps | 500m | － |
| 10Mbps | － | 800m |
※ケーブルの品質、中継コネクターの有無などにより伝送距離、通信速度は変化します。
【接続例】
接続例はクリックして拡大できます。

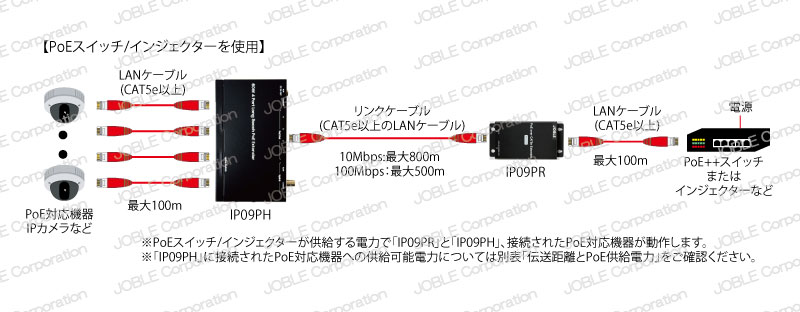

PoEスイッチ/インジェクターを使用

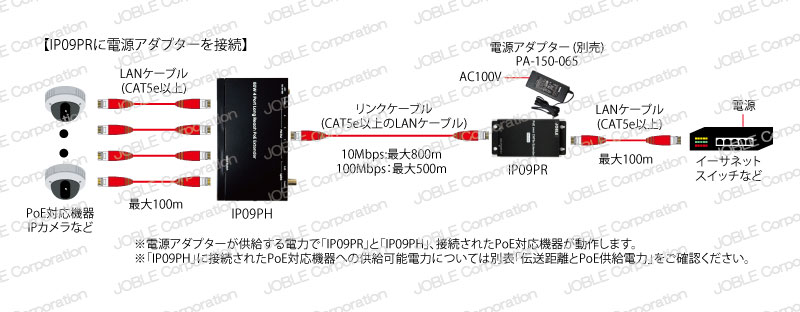

IP09PRに電源アダプターを接続

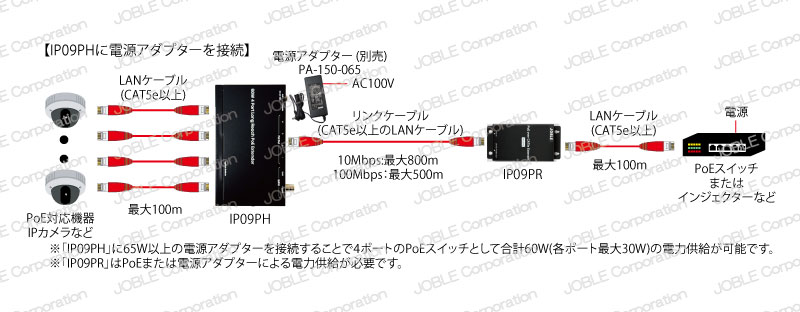

IP09PHに電源アダプターを接続
