【JIPX201-BT】
PoE++対応 ギガビットイーサネットリピーター 防水対応(IP67)
PoE/PoE Plus/PoE++(最大90W)受電により動作しイーサネットを最大200m延長します。
また、5台まで接続することができ、最大600m延長することができます。
PoEまたはPoE Puls、PoE++受電対応機器への電源供給が可能です。
筐体は防塵防水タイプ(IP67の防塵防水性能)となっており防水コネクターを採用。
【梱包数量】
JIPX201-BT x1
【特徴】
- イーサネットを長距離延長
- IP67の防塵防水性能
- PoE++機器へ電源供給
- 電源不要
- 通信速度
- 屋内タイプ
10/100/1000BASE-Tのイーサネットを延長します。
JIPX201-BTの両端を最大100mずつ合計200m延長することができます。
また、JIPX201-BTは5台まで連結することができ最大600mまで延長することができます。
※JIPX201-BT両端の配線は100m以内ならばケーブル長を揃える必要はありません。
※1000BASE-Tで接続する場合はCAT6ケーブル以上を使用してください。
JIPX201-BTは防塵防水タイプ(IP67)となっております。
RJ45接続部には防水コネクターを採用しており、屋外に設置する際に別途ボックスなどの
防水対策を行わずにそのまま設置することができます。
※防水コネクターは締め込みが緩いと防水効果を失います。必ずしっかりと締めこんでください。
PoE++(IEEE 802.3bt)対応のスイッチやインジェクターを使用することにより
IPカメラなどのPoE機器に最大65Wの電力を供給できます。(JIPX201-BTを1台使用時)
※供給可能電力は接続する機器により変動します。
詳細は【伝送距離と供給可能電力/速度】をご参照ください。
JIPX201-BTはPoE++対応スイッチまたインジェクター等から電力を受電し動作するため
電源の確保ができない場所でも設置することができます。
JIPX201-BTを使用した場合も上り/下りで通信速度が変化することはありません。
複数台を連結した場合も通信速度に変化はありません。
高速通信で拠点間の大容量データ通信にも利用することができます。
JIPX201-BTと同じ性能で屋内設置タイプJPX201-BTを別途ラインアップしております。
また、JIPX201-BTと組み合わせて使用することができるため配線ルートによって柔軟に対応することができます。
【仕様】
| 型番 | JIPX201-BT |
| チャンネル数 | １ch |
| 対応イーサネット規格 | 10BASE-T / 100BASE-TX / 1000BASE-T |
| 対応PoE規格 | IEEE802.3af(PoE) / IEEE802.3at(PoE Plus) / IEEE802.3bt(PoE++) |
| 供給可能電力 | 最大85W (詳細は【伝送距離と供給可能電力/速度】を参照) |
| 伝送距離 | PoE入力側/出力側：各100m (接続機器までのLANケーブル長) |
| 連結数 | 最大5台 (詳細は別表【伝送距離と供給可能電力/速度】を参照してください。) |
| 入力ピンアサイン | V＋(3/6)、V－(1/2)、V＋(4/5)、V－(7/8) Alternative A/B 両対応 |
| 出力ピンアサイン | V＋(3/6)、V－(1/2)、V＋(4/5)、V－(7/8) Alternative A/B 両対応 |
| 接続端子 | RJ45ジャック |
| LANケーブル | CAT5e以上 UTP AWG24 ※ギガビットイーサネットで使用する場合はCAT6以上を推奨 |
| 電源 | PoE受電 |
| 消費電力 | 約5W |
| 外形寸法 | 152(W)×45(H)×48(D)mm |
| ケース素材 | アルミニウム |
| 防塵・防水性能 | IP67 |
| 動作環境 | 温度：−40∼75℃ 湿度：5~90%RH(結露不可) |
| 質 量 | 約300g |
| 付属品 | 取扱説明書 |
※1000BASE-Tで接続する場合はCAT6ケーブル以上を使用してください。
【伝送距離と供給可能電力/速度】
| LANケーブル長 | 200m (1台) |
300m (2台連結) |
400m (3台連結) |
500m (4台連結) |
600m (5台連結) |
|
| 供給電力 | PoE Plus (30W) | 26.5W | 23.0W | 20.0W | 18.0W | 13.6W |
| PoE++ (60W) | 52.0W | 41.0W | 32.0W | 26.0W | 17.7W | |
| PoE++ (90W) | 65.0W | 47.0W | 32.0W | 23.0W | 17.7W | |
| 通信速度 | 1000Mbps | 1000Mbps | 1000Mbps | 1000Mbps | 1000Mbps | |
※供給電力は本器の入力に使用するスイッチ/インジェクターのクラスによって異なります。
※通信速度は理論値です。ご使用の環境によって前後します。
【接続例】
接続例はクリックして拡大できます。

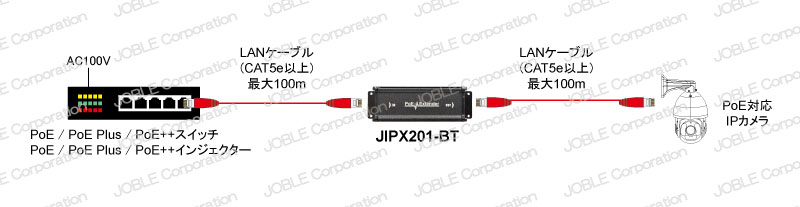

接続例01 【1台で使用する場合】

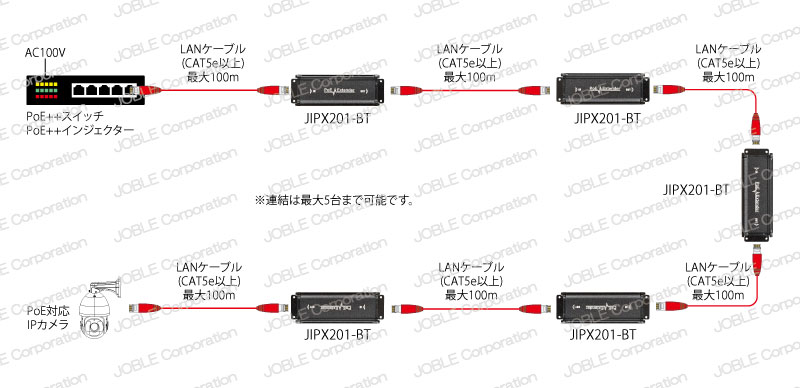

接続例02 【複数台連結して使用する場合】
