【JPX201】

PoE/PoE Plus対応 ギガビットイーサネットリピーター

オープン価格
10/100/1000BASE-T対応PoE/PoE Plus受給電イーサネットリピーターです。
PoEまたはPoE Plus受電により動作しイーサネットを最大200m延長します。
また、4台まで接続することができ、最大500m延長することができます。
PoEまたはPoE Puls受電対応機器への電源供給が可能です。
【梱包数量】
JPX201 x1

【特徴】

  • イーサネットを長距離延長
  • 10/100/1000BASE-Tのイーサネットを延長します。
    JPX201の両端を最大100mずつ合計200m延長することができます。
    また、JPX201は4台まで連結することができ最大500mまで延長することができます。
    ※JPX201両端の配線は100m以内ならばケーブル長を揃える必要はありません。
    ※1000BASE-Tで接続する場合はCAT6ケーブル以上を使用してください。

  • PoE/PoE Plus機器へ電源供給
  • PoE(IEEE 802.3af)またはPoE Plus(IEEE802.3at)スイッチやインジェクターを使用することにより
    IPカメラなどのPoE機器に最大22Wの電力を供給できます。(JPX201を1台使用時)
    ※供給可能電力は接続する機器により変動します。
    詳細は仕様内【伝送距離と供給可能電力】をご参照ください。

  • 電源不要
  • JPX201はPoE/PoE PlusスイッチまたはPoE/PoE Plusインジェクター等から電源を受電し動作するため
    電源の確保が出来ないところでも設置することができます。
    ジョブルではJPX201に給電可能な機器として、PoEイーサネットスイッチIP05H、PoE PlusイーサネットスイッチIP06H
    PoEインジェクターIP05I、PoE PlusインジェクターIP06Iを別途ご用意しています。

  • 通信速度
  • JPX201を使用した場合も上り/下りで通信速度が変化することはありません。
    複数台を連結した場合も通信速度に変化はありません。
    高速通信で拠点間の大容量データ通信にも利用することができます。

  • 防水タイプ
  • JPX201と同じ性能でIP65の防水性能を持たせたJIPX201を別途ラインアップしております。
    防水コネクターを採用しており別途ボックスなどに収納せずに屋外に設置することができます。
    また、JPX201と組み合わせて使用することができるため配線ルートによって柔軟に対応することができます。

  • STPケーブル対応
  • STPケーブル/コネクターに対応しておりノイズに強い伝送が可能です。

【使用例】

  • 消費電力の大きいPoE対応機器への電源供給
  • 屋外や天井内など、電源が取りずらい場所でのイーサネット配線延長
  • 大容量データ通信を行う拠点間のイーサネット延長

【仕様】

型番 JPX201
チャンネル数 1ch
対応イーサネット規格 10BASE-T / 100BASE-TX / 1000BASE-T
対応PoE規格 IEEE 802.3af (PoE) / IEEE 802.3at (PoE Plus)
電力伝送 PoE入力:Alternative AまたはB
PoE出力:Alternative A
供給可能電力 最大22W (詳細は別表「伝送距離と供給可能電力」を参照してください。)
伝送距離 PoE入力側/出力側:各100m (接続機器までのLANケーブル長)
連結数 最大4台 (詳細は別表「伝送距離と供給可能電力」を参照してください。)
接続端子 RJ45ジャック STP対応
LANケーブル CAT5e以上 UTP/STP 24AWG
固定方法 平面板へのねじ止め
電源 PoE / PoE Plus受電
消費電力 約1.2W
動作環境 温度:−10∼45℃ 湿度:最大90%RH(結露不可)
保存環境 温度:−20∼70℃ 湿度:最大95%RH(結露不可)
外形寸法 129(W)×35(H)×48(D)mm
筐体材質 ABSプラスチック
質量 約90g
付属品 取扱説明書
環境/安全対応 RoHS、CE、FCC Class B

※1000BASE-Tで接続する場合はCAT6ケーブル以上を使用してください。

【伝送距離と供給可能電力】

PoEデバイス(PD) PoEスイッチ/インジェクター(PSE)
IEEE 802.3af (PoE 最大15.4W) IEEE 802.3at (PoE Plus 最大30W)
IEEE 802.3af 最大4W 最大400m (3台連結) 最大500m (4台連結)
IEEE 802.3af 最大6W 最大300m (2台連結) 最大400m (3台連結)
IEEE 802.3af 最大12W 最大200m (1台) 最大300m (2台連結)
IEEE 802.3at  最大22W 最大200m (1台)

【接続例】

接続例はクリックして拡大できます。

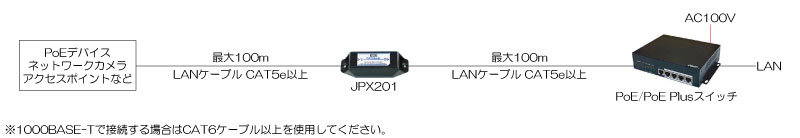

接続例01 【1台で使用する場合】

接続例02 【複数台連結して使用する場合】
