【JPX201-BT】
PoE++対応 ギガビットイーサネットリピーター
PoE/PoE Plus/PoE++(最大90W)受電により動作しイーサネットを最大200m延長します。
また、5台まで接続することができ、最大600m延長することができます。
PoEまたはPoE Puls、PoE++受電対応機器への電源供給が可能です。
【梱包数量】
JPX201-BT x1
【特徴】
- イーサネットを長距離延長
- PoE++機器へ電源供給
- 電源不要
- 通信速度
- 防水タイプ
10/100/1000BASE-Tのイーサネットを延長します。
JPX201-BTの両端を最大100mずつ合計200m延長することができます。
また、JPX201-BTは5台まで連結することができ最大600mまで延長することができます。
※JPX201-BT両端の配線は100m以内ならばケーブル長を揃える必要はありません。
※1000BASE-Tで接続する場合はCAT6ケーブル以上を使用してください。
PoE++(IEEE 802.3bt)対応のスイッチやインジェクターを使用することにより
IPカメラなどのPoE機器に最大65Wの電力を供給できます。(JPX201-BTを1台使用時)
※供給可能電力は接続する機器により変動します。
詳細は【伝送距離と供給可能電力/速度】をご参照ください。
JPX201-BTはPoE++対応スイッチまたインジェクター等から電力を受電し動作するため
電源の確保ができない場所でも設置することができます。
JPX201-BTを使用した場合も上り/下りで通信速度が変化することはありません。
複数台を連結した場合も通信速度に変化はありません。
高速通信で拠点間の大容量データ通信にも利用することができます。
JPX201-BTと同じ性能でIP67の防水性能を持たせたJIPX201-BTを別途ラインアップしております。
防水コネクターを採用しており別途ボックスなどに収納せずに屋外に設置することができます。
また、JPX201-BTと組み合わせて使用することができるため配線ルートによって柔軟に対応することができます。
【仕様】
| 型番 | JPX201-BT |
| チャンネル数 | １ch |
| 対応イーサネット規格 | 10BASE-T / 100BASE-TX / 1000BASE-T |
| 対応PoE規格 | IEEE802.3af(PoE) / IEEE802.3at(PoE Plus) / IEEE802.3bt(PoE++) |
| 供給可能電力 | 最大85W (詳細は【伝送距離と供給可能電力/速度】を参照) |
| 伝送距離 | PoE入力側/出力側：各100m (接続機器までのLANケーブル長) |
| 連結数 | 最大5台 (詳細は別表【伝送距離と供給可能電力/速度】を参照してください。) |
| 入力ピンアサイン | V＋(3/6)、V－(1/2)、V＋(4/5)、V－(7/8) Alternative A/B 両対応 |
| 出力ピンアサイン | V＋(3/6)、V－(1/2)、V＋(4/5)、V－(7/8) Alternative A/B 両対応 |
| 接続端子 | RJ45ジャック |
| LANケーブル | CAT5e以上 UTP AWG24 ※ギガビットイーサネットで使用する場合はCAT6以上を推奨 |
| 電源 | PoE受電 |
| 消費電力 | 約5W |
| 外形寸法 | 122(W)×32(H)×38(D)mm |
| ケース素材 | アルミニウム |
| 動作環境 | 温度：−40∼75℃ 湿度：5~90%RH(結露不可) |
| 質 量 | 約100g |
| 付属品 | 取扱説明書 |
※1000BASE-Tで接続する場合はCAT6ケーブル以上を使用してください。
【伝送距離と供給可能電力/速度】
| LANケーブル長 | 200m (1台) |
300m (2台連結) |
400m (3台連結) |
500m (4台連結) |
600m (5台連結) |
|
| 供給電力 | PoE Plus (30W) | 26.5W | 23.0W | 20.0W | 18.0W | 13.6W |
| PoE++ (60W) | 52.0W | 41.0W | 32.0W | 26.0W | 17.7W | |
| PoE++ (90W) | 65.0W | 47.0W | 32.0W | 23.0W | 17.7W | |
| 通信速度 | 1000Mbps | 1000Mbps | 1000Mbps | 1000Mbps | 1000Mbps | |
※供給電力は本器の入力に使用するスイッチ/インジェクターのクラスによって異なります。
※通信速度は理論値です。ご使用の環境によって前後します。
【接続例】
接続例はクリックして拡大できます。

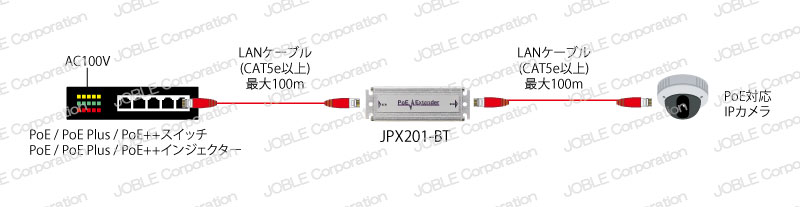

接続例01 【1台で使用する場合】

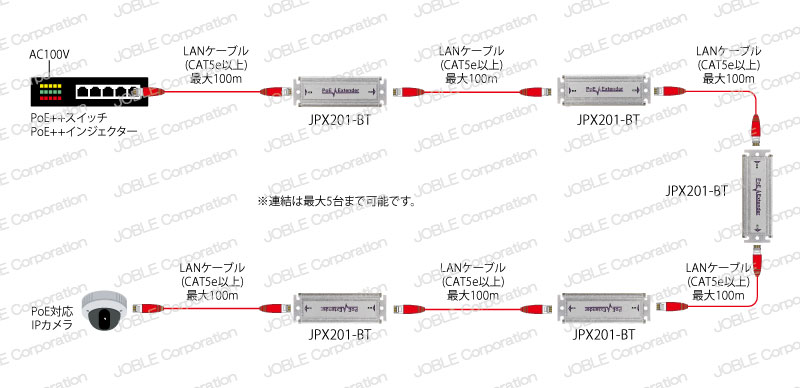

接続例02 【複数台連結して使用する場合】
