NES-600P PoE/PoE Plus対応イーサネット長距離伝送器 | 株式会社JOBLE 製品情報

【NES-600P】

PoE/PoE Plus対応イーサネット長距離伝送器

オープン価格
イーサネット(10/100BASE-T)をLANケーブルで
最大600m伝送可能なイーサネット延長器です。
PoE/PoE Pulsに対応しておりIPカメラなどへの電源供給が可能。
【梱包数量】
NES-600P NetWork Side x1
NES-600P Camera Side x1

【特徴】

  • イーサネット信号長距離伝送
  • PoE/PoE PlusイーサネットをLANケーブル(CAT5e以上)を利用して最大600m伝送します。
    通常のLAN配線ではできない長距離配線を行うことができます。

  • PoE/PoE Plus機器へ電源供給
  • PoE Plus(IEEE802.3at)スイッチやインジェクターを使用することにより
    IPカメラなどのPoE機器に最大17Wの電力を供給できます。(600m延長時)
    ※供給可能電力は接続する機器、延長距離により変動します。
    詳細は仕様内【受電機器への供給可能電力 (両端LANケーブル5mの場合)】をご参照ください。

  • 電源アダプターによる動作NES-600P NetWork Side
  • NES-600PはPoE/PoE Plusまたは電源アダプター(DC48~56V)の接続により動作することができます。
    NES-600P NetWork Sideへ電源アダプター(DC48~56V)入力を行った場合でも
    NES-600P Camera SideとPoE/PoE Plus対応機器へ電源を供給します。(600m伝送時最大18W)
    PoE非対応のイーサネットスイッチなどを使用する場合でもPoE/PoE Plus対応機器を使用することができます。
    ※NES-600Pで使用できる電源アダプターとして「EA10682R-560」をご用意しております。
    ※PoEによる電源供給と電源アダプターによる電源供給は同時に使用することができません。
      電源入力端子を使用する場合はLAN接続端子にPoEではない通常のLAN接続を行ってください。

  • 電源アダプターによる動作NES-600P Camera Side
  • NES-600P Camera Sideへ電源アダプター(DC48~56V)を接続することにより、
    PoE/PoE Plus対応機器へ電源を供給することができます。
    NES-600P NetWork Sideへ接続しているのがPoE給電スイッチの場合でも
    PoE Plusで接続機器へ電源供給を行うことができます。
    また、伝送距離に関係なく最大35Wの電源供給を行うことができるため
    消費電力の高い機器を接続することができます。
    ※NES-600Pで使用できる電源アダプターとして「EA10682R-560」をご用意しております。

  • 取付金具
  • NES-600P(Camera Side)専用のL型金具(型番:NES-600P-MT 別売)を使用することにより
    板面への個別設置に対応することができます。
    【NES-600P-MT梱包内容】
    固定用金具 x2
    取付用ネジ x4

  • 19インチラックマウントパネル
  • 専用19インチラックマウントシャーシ(型番:IPC-600PK 別売)を使用することにより
    最大16台のNES-600P NetWork Sideを収納することができます。
    また、PoE/PoE Plus対応イーサネット同軸伝送器「IPC-600P」と混在して使用が可能です。

  • 簡単接続&設定
  • NES-600Pの接続端子はRJ45で構成されており簡単に接続することができます。
    また、本体の設定も一切ないため設置、接続後すぐに使用することができます。

【仕様】

型 番 NES-600P Camera Side NES-600P Network Side
設置箇所 PD (受電機器)側 PSE (給電機器)側
イーサネット仕様
対応イーサネット規格 10BASE-T
100BASE-TX
接続端子 MDI-X RJ45ジャック×1
(PoE OUT)
MDI RJ45ジャック×1
(PoE IN)
対応PoE規格 IEEE802.3af (PoE)
IEEE802.3at (PoE Plus)
対応イーサネットケーブル CAT5e以上
(長さ100m以下)
リンク接続仕様
リンクケーブル CAT5e以上のLANケーブル AWG24 ストレート結線
リンクケーブル接続端子 RJ45ジャック×1 (IN) RJ45ジャック×1 (OUT)
電源仕様
電源入力 リンクから供給
DC48~56V電源アダプター(別売)
PoE受電
DC48~56V電源アダプター(別売)
電源出力 PoE / PoE Plus給電 リンクケーブル
電源入力端子 DCジャック×1
(φ2.1×5.5mm)
共通仕様
リンクケーブル長 最大600m
伝送速度 ネットワーク側→カメラ側:約24Mbps
カメラ側→ネットワーク側:約20Mbps
消費電力 約2W
(受電機器への供給電力分は除く)
約2W
外形寸法 42.5(W) × 29.0(H) × 48.0(D) mm 42.5(W) × 22.3(H) × 58.5(D) mm
質量 約100g 約85g
動作環境 温度:−10 ~ 60℃
湿度:10 ~ 90%RH(結露不可)
梱包内容 Camera Side×1、Network Side×1、取扱説明書取
※付金具は別売

※ 給電可能電力は使用するケーブル・コネクター・機器・設置環境・中継の有無等により変化します。
  詳細は表面の表「受電機器への供給可能電力」をご覧ください。

※ PoE Plus(IEEE802.3at)受電機器を使用する際は給電機器も必ずPoE Plus(IEEE802.3at)対応機器をご使用ください。

※ PoEによる電源供給と電源アダプターによる電源供給は同時に使用することができません。
  電源入力端子を使用する場合はLAN接続端子にPoEではない通常のLAN接続を行ってください。

※ NES-600Pは防塵防水仕様ではありません。屋外に設置する場合は防水ボックス/キャビネット等に収納してください。

※ 消費電力が大きなカメラの場合は伝送可能な距離が短くなる場合があります。

※本体は動作時に発熱します。発熱した機器同士を重ねるなど至近距離で設置をおこなった場合
 本体が高温となり故障の原因となりますので、必ず発生した熱が逃げるように設置をおこなってください。
 目安として、10mm以上の間隔を空けてください。

【受電機器への供給可能電力 (両端LANケーブル5mの場合)】

■給電にPoEカメラ専用スイッチ「SW105※」またはDC56V電源を使用時

距離 供給可能電力
100m 31W
200m 29W
300m 27W
400m 24W
500m 21W
600m 18W
※SW105はカメラ2台を接続した状態での数値となります。

■給電にPoE plus(IEEE802.3at※)出力機器を使用時

距離 供給可能電力
100m 25W
200m 25W
300m 22W
400m 20W
500m 18W
600m 17W
※PoE Plusの出力が30Wの場合の数値となります。

■給電にPoE(IEEE802.3af※)出力機器を使用時

距離 供給可能電力
100m 13W
200m 12W
300m 10W
400m 7W
500m -
600m -
※PoE Plusの出力が15.4Wの場合の数値となります。

※値は一般的なケーブルにおける計算値であり実際の供給可能電力は前後する場合があります。
※給電機器にPoE(IEEE802.3af)機器を使用している場合、PoE Plus(IEEE802.3at)の受電機器は使用できません。
※ケーブルの品質・中継コネクターの有無、LANケーブルの長さ等により値は変化します。

【オプション】

製品画像 製品概要
NES-600P取付用金具NES-600P-MT
NES-600P-MT
NES-600P Camera Sideを板面等への取付が可能となる金具
NES-600P/IPC-600P用19インチラックマウントパネル
IPC-600PK
NES-600P-T (Network Side)を最大16台収納可能な19インチラックマウントパネル
PoE/PoE Plus対応イーサネット同軸伝送器「IPC-600P」と混在して使用が可能。
NES-600P対応DC56V 1.07A スイッチング電源アダプター
EA10682R-560
DC56V 1.07Aスイッチング電源アダプター

【接続例】

接続例はクリックして拡大できます。

接続例01

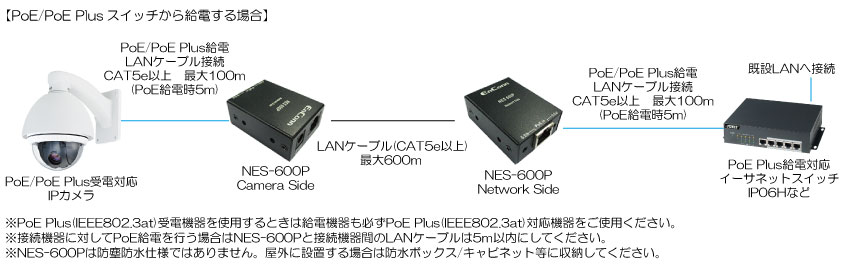

【PoE/PoE Plusスイッチから給電を行う場合】

接続例02

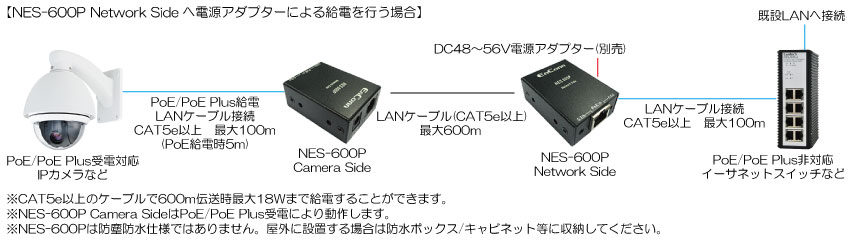

【NES-600P Network Sideへ電源アダプターによる給電を行う場合】

【資料】

PoE/PoE Plus対応イーサネット長距離伝送器 NES-600P
1本のLANケーブル(CAT5e以上)でイーサネット信号を最大600m伝送
PoE(IEEE802.3af)及びPoE Plus(IEEE802.3af)対応機器への電源供給が可能
10/100BASE対応
NES-600P
