【S69-220】
PoE++対応 PoE/DCデュアル出力 ギガビットイーサネットスプリッター
オープン価格
S69-220はギガビットイーサネットに対応したPoEスプリッターです。
PoEで受電した電力をDC5V / 9V / 12V /24Vに変換出力すると同時に、
PoE給電電力を出力することができます。
合計で最大70Wの電力を供給することができます。
【梱包数量】
S69-220 x1
【特徴】
- PoEスプリッター
- ギガビット通信対応
- 対応PoE
- サージ対策
- DINレール取付対応
PoEで受電した電力をDC電源とPoE給電に切り分けて同時出力することができ、
DC電源は最大2系統出力が可能で、5V / 9V / 12V / 24Vから選択します。
(2系統で異なる電圧を出力することはできません。)
DC電源出力とPoE給電出力を合計して最大70Wの電力を供給できます。
イーサネット規格10BASE-T / 100BASE-TX / 1000BASE-Tにそれぞれ対応。
IEEE802.3 at / IEEE802.3af / IEEE802.3 bt によるPoE受電 / 給電に対応。
イーサネットポートにはサージプロテクターを内蔵。 (耐圧：6kV)
DINレールアダプター同梱しており、DINレールへの取付に対応。
【仕様】
| 型 番 | S69-220 | |
| PoE入出力端子 | RJ45×2 (入力×1 , 出力×1) |
|
| 対応イーサネット規格 | 10BASE-T 100BASE-TX 1000BASE-T |
|
| DC出力端子 | 端子台ブロック×1 (プラス×2 , マイナス×2) |
|
| DC出力電圧 | DC5V / 9V / 12V / 24V (切り替えスイッチにて切り替え） |
|
| 対応PoE規格 | 入 力 | IEEE802.3 at / IEEE802.3af / IEEE802.3 bt ピンアサイン：1/2(＋) , 3/6(－) , 4/5(＋) , 7/8(－) または 1/2(－) , 3/6(＋) , 4/5(＋) , 7/8(－) |
| 出 力 | IEEE802.3 at IEEE802.3af IEEE802.3 bt |
|
| 供給可能電力 | DC+PoE出力合計最大70W ※90W入力時。詳細は性能欄参照 |
|
| PoE伝送距離 | 最大100m | |
| サージプロテクター | 内蔵 (耐電圧：6kV) ※アース接続用端子を必ずアースに接続してください。 |
|
| 外形寸法 | 28(W) × 119(H) × 85(D)mm | |
| 消費電力 | PoE / DC出力がない場合 ： 最大1.1W PoE / DC出力がある場合 ： 1.1W＋出力電力 （性能欄参照） |
|
| 動作環境 | 温度 ： －40 ～ 75℃ 湿度 ： 10 ～ 90% (結露不可) |
|
| 質 量 | 約340g | |
【性能】
| 出力電圧 | |||||||||
| 5 (V) | 9 (V) | 12 (V) | 24 (V) | ||||||
| 最大出力 電流 (A) |
最大出力 電力 (W) |
最大出力 電流 (A) |
最大出力 電力 (W) |
最大出力 電流 (A) |
最大出力 電力 (W) |
最大出力 電流 (A) |
最大出力 電力 (W) |
||
| 入 力 電 力 |
PoE IEEE802.3 af 15(W) |
1.9 | 10.0 | 1.0 | 10.0 | 0.9 | 10.5 | 0.4 | 10.3 |
| PoE IEEE802.3 at 30(W) |
4.0 | 21.2 | 2.3 | 21.0 | 1.8 | 21.3 | 0.8 | 20.0 | |
| PoE IEEE802.3 bt 90(W) |
14.0 | 70.0 | 7.7 | 69.3 | 5.8 | 69.6 | 2.9 | 69.6 | |
※PoE電力入力デバイスと本器を1m程度のLANケーブル(CAT5e)で接続した場合の実測値です。

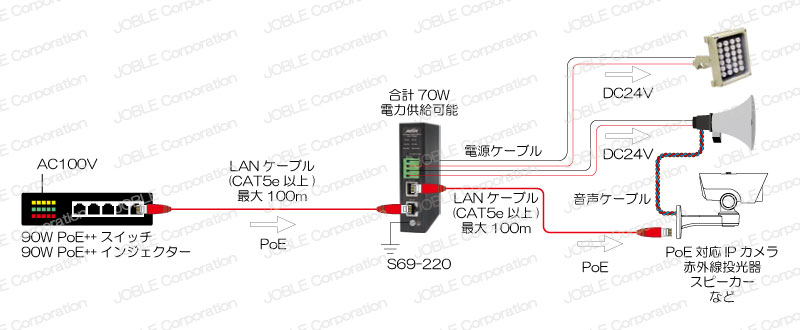

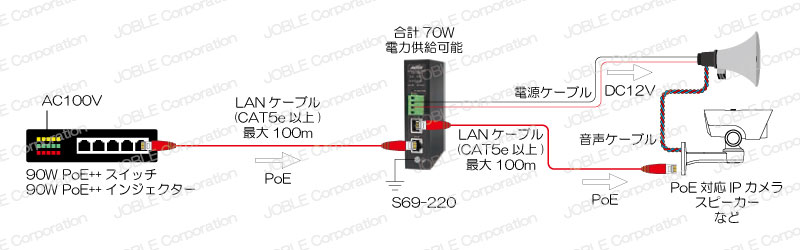

【接続例】
接続例はクリックして拡大できます。
※DC電源出力は2系統で異なる電圧を出力することはできません。
