【SR01X】
LANリピーター
オープン価格
SR01Xはイーサネット信号をLANケーブル(CAT5e/6)2本で
最大240m延長するLANリピーターです。
SR01Xの両端をそれぞれ最大120m延長することができます。
また、複数台使用することで長距離伝送をおこなうことができます。
【梱包数量】
SR01X x1
電源アダプター付属
【特徴】
- イーサネット信号延長
- ギガビット通信対応
- ESDプロテクター内蔵
- 設定不要
SR01Xの両端をそれぞれ最大120m延長(総延長240m)することができます。
両端の配線距離を均等にする必要はありません。
また、複数台同時に使用することで長距離伝送が可能となります。
10/100/1000BASEの通信速度に対応しており異なる通信速度間で
接続することもできます。(自動認識)
ESDプロテクター(接触：8kV / 気中：15kV)を内蔵しています。
設定は一切不要で、ケーブルを接続後すぐに使用可能です。
【仕様】
| 型 番 | SR01X |
| LANケーブル接続端子 | RJ45ジャック ×2 |
| RJ45ピンアサイン | EIA / TIA 568B (1,2 / 3,6 / 4,5 / 7,8) |
| 伝送速度 | 10M / 100M / 1000Mbps (自動認識) |
| 伝送距離 | 機器間最大120m SR01X ×1台使用時 : 合計最大240m (120m×2) SR01X ×3台使用時 : 合計最大480m (120m×4) |
| 伝送ケーブル | 10BASE-T , 100BASE-TX ： CAT5e以上 1000BASE-T : CAT6以上 UTP / STP 4ペア AWG24 単心ストレートケーブル |
| 電 源 | DC5V (電源アダプター付属) |
| 消費電力 | 最大0.9W |
| 動作環境 | 温度 ： 0 ～ 65℃ 湿度 ： 最大90%RH (結露不可) |
| 外形寸法 | 90 (W) × 25 (H) × 49 (D) mm |
| 質 量 | 約120g |
※1000BASE-T通信を行う場合には必ずCAT6(AWG24 単心)ケーブルを使用してください。
※PoE受電/PoE給電には対応しておりません。

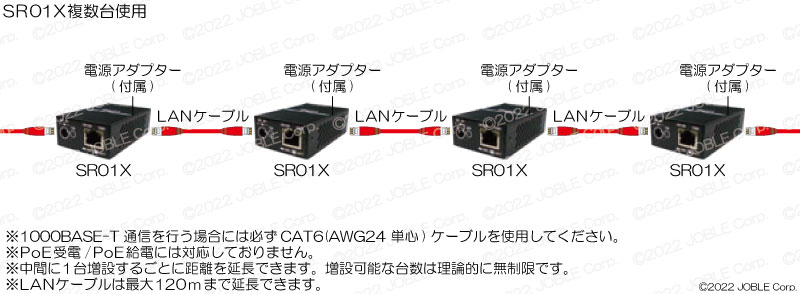

【接続例】
接続例はクリックして拡大できます。
【接続例01】
