【TE10-110-RX】

PoE Plus対応IP長距離ツイストペアケーブル伝送受信器
電源アダプター給電タイプ

オープン価格

LANポートを1つ搭載したEPoTシリーズ屋内用受信器です。
CAT5e以上のUTPまたはSTPケーブルを使用してイーサネット信号と電源を
送信器に対して伝送します。
用途に応じて送信器を選択して使用することができます。
本体駆動に電源アダプターを使用するため
PoE環境が無い場所でも導入することができます。

【梱包数量】
TE10-110-RX (受信器) ×1
電源アダプター (DC56V 1.16A) 付属
※別途送信器をお求めください。

※本製品はPoE受電非対応となります。

----- 送受信器セット製品 -----

【TE10-110 kit A】

PoE Plus対応IP長距離ツイストペアケーブル伝送装置 送信器/受信器セット
電源アダプター給電タイプ

オープン価格

受信器は電源アダプターによって駆動するため
PoE環境が無い場所でも導入することが可能です。

【梱包数量】
TE10-110-TX (送信器) ×1
TE10-110-RX (受信器) ×1
※電源アダプター付属 (DC56V 1.16A 65W)

※受信器はPoE受電非対応となります。

【特徴】

  • EPoTシリーズとは
  • EPoTシリーズとはEthernet & Power over UTP/STP cableの略称で、
    イーサネット信号と電源をCAT5e以上のUTPまたはSTPケーブルを使用して
    受信器から送信器へ長距離伝送するシステムとなります。
    送信器は受信器から伝送された電源で駆動するため別途電源アダプターを接続する必要がありません。
    また、送信器はPoE対応の機器へ電源供給することができます。

  • イーサネット、電源の長距離伝送
  • CAT5e以上のUTPまたはSTPケーブルを使用して
    イーサネット信号と電源を最大1,200mの長距離延長を行えます。

    ※イーサネット信号のみ伝送を行う場合は最大延長距離は2,400mとなります。

  • 電源アダプター駆動
  • 受信器本体は付属電源アダプターで動作します。
    PoE環境が整備されていない場所やPoE供給電力が足りない場所で運用することができます。

  • PoE/PoE Plus対応
  • PoE/PoE Plus対応機器に対して最大57.17Wの給電を行うことができます。
    詳しくは仕様内【伝送距離と供給電力】をご参照ください。

  • 通信速度
  • 対応イーサネット規格は10BASE-T/100BASE-TXとなります。

  • サージ対策
  • 本体にサージプロテクターを内蔵しております。(耐電圧:6kV)
    ※サージプロテクターを動作させる場合は、必ずアースに接続してください。

  • デイジーチェーン接続
  • 複数の送信器を数珠繋ぎする接続方法です。
    CAT5e以上のUTPまたはSTPケーブル上の任意の場所に送信器を増設することができ、
    複数のカメラを運用することができます。
    送信器の最大接続可能台数と最大総延長距離は以下の通りとなります。

    接続環境 最大接続台数 最大総延長距離
    PoE対応機器へ
    給電を行う場合
    4台 400m
    イーサネット信号のみ
    伝送する場合
    7台 700m
  • リング接続
  • 輪を描くように複数の送信器を接続する接続方法です。
    CAT5e以上のUTPまたはSTPケーブル上に複数のカメラを運用することができ、
    リング接続上の1箇所に通信障害が発生した場合でも
    接続機器の通信が停止せず、通信を続けることができます。
    送信器の最大接続可能台数と最大総延長距離は以下の通りとなります。

    接続環境 最大接続台数 最大総延長距離
    PoE対応機器へ
    給電を行う場合
    4台 400m
    イーサネット信号のみ
    伝送する場合
    7台 700m
  • 送信器の選択
  • 送信器は下記の4種類から選択することができます。
    設置環境によって柔軟な対応を行えます。

    【型番:TE10-110-TX】PoE Plus対応IP長距離同軸伝送 1ポート送信器 屋内用
    PoE対応機器を1台接続することができます。
    また、送信器はPoT電力で動作するため別途電源を必要としません。


    【型番:TE12-120-TX】PoE Plus対応IP長距離同軸伝送 2ポート送信器 屋内用
    PoE対応機器を最大2台接続することができます。
    また、送信器はPoT電力で動作するため別途電源を必要としません。


    【型番:TE22-110-TX】PoE Plus対応IP長距離伝送 1ポート送信器 屋外用
    PoE対応機器を1台接続することができます。
    防塵防水性能、耐衝撃性能を有しており屋外にそのまま設置することができます。
    また、送信器はPoT電力で動作するため別途電源を必要としません。


    【型番:TE22-120-TX】PoE Plus対応IP長距離同軸伝送 2ポート送信器 屋外用
    PoE対応機器を最大2台接続することができます。
    防塵防水性能、耐衝撃性能を有しており屋外にそのまま設置することができます。
    また、送信器はPoT電力で動作するため別途電源を必要としません。

【仕様】

型番 TE10-110-RX
設置場所 ネットワーク側
イーサネット仕様
対応イーサネット規格 10BASE-T
100BASE-TX
接続端子 RJ45 ×1
対応イーサネットケーブル CAT5e以上 (100m以下)
リンク接続仕様
接続端子 RJ45 ×1
リンクケーブル CAT5e以上のUTP / STPケーブル
伝送速度 上下最大100Mbps
最大伝送帯域幅 600Mbps
伝送距離 最大1,200m (CAT5e以上 4ペア)
送信器最大接続数 7台
伝送電圧(RJ45端子電圧) 最大DC56V
その他仕様
サージプロテクター 内蔵 (耐電圧:6kV)
外形寸法 109(W) × 24.5(H) × 52(D)mm
電源 DC56V
(DC56V 1.16A 電源アダプター付属)
消費電力 最大約3W
質量 約190g
動作環境 温度:-20℃ ~ 60℃
湿度:5% ~ 95% (結露不可)

※伝送距離は送信器と受信器を1対1で接続した場合の数値となります。
デイジーチェーン接続、リング接続を行った場合は数値は変化します。

【伝送距離と供給電力】

リンクケーブル長
(CAT5e以上 UTP / STP)
出力電力
CAT5e 1m CAT5e 100m
100m 57.17W 50.52W
300m 34.72W 26.40W
500m 25.20W 17.48W
800m 13.11W 12.63W
1,000m 10.00W 8.84W
1,200m 9.66W 8.48W

※出力電力は受信器から送信器に電力を供給し、送信器側で測定した結果となります。
使用する送信器によって値は変化します。

※ケーブルの品質、中継コネクターの有無などにより値は変化します。

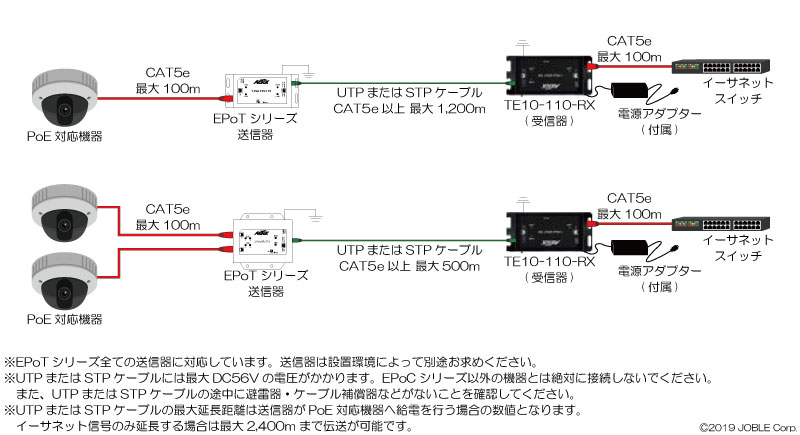

【接続例】

接続例はクリックして拡大できます。
