VAD-SD002G.L1.TRC / VAD-SD002G.L1.RTC 10/100/1000Mイーサネット 光ファイバー伝送装置 | 株式会社JOBLE 製品情報
光ファイバー伝送装置 > イーサネット信号 > VAD-SD002G.L1.TRC / VAD-SD002G.L1.RTC

【VAD-SD002G.L1.TRC】 (送信器)
【VAD-SD002G.L1.RTC】 (受信器)

10/100/1000Mイーサネット 光ファイバー伝送装置

オープン価格

イーサネット信号を1本のシングルモード光ファイバーケーブルを使用して
最大20km伝送する伝送装置。
通信速度は最大1000BASE-Tに対応。

【梱包数量 送信器/受信器共通】
VAD-SD002G.L1.TRC (送信器) ×1
VAD-SD002G.L1.RTC (受信器) ×1
電源アダプター付属
※送信器、受信器はセットではなく、単体での販売となります。

【特徴】

  • 長距離伝送
  • シングルモード光ファイバーケーブル(両端SCコネクター)を1本使用して
    イーサネット信号を最大20km伝送します。

  • 通信速度
  • 10/100/1000Mbpsの通信速度に対応しており、高速データ通信に対応することができます。

  • 2ポートハブ内蔵
  • イーサネットスイッチ機能を搭載しており、最大2系統の
    イーサネット機器を接続することができます。

    ※接続された2系統のイーサネットは同じネットワークとして扱われるため、
     接続された機器間での通信が可能です。
    ※2系統を独立したネットワークとして送ることはできません。

【仕様】

型 番 VAD-SD002G.L1.TRC 送信器
VAD-SD002G.L1.RTC 受信器
伝送方式 デジタル
イーサネット チャンネル数 / 方向 1系統 / 双方向通信
通信規格 10BASE-T/100BASE-TX/1000BASE-T
⇔ 1000BASE-LX
通信速度 10/100/1000Mbps
動作モード 全二重/半二重自動切替
信号誤り率 1×10-9
接続端子 RJ45ジャック×2
光ファイバー数 1
波 長 1310nm / 1550nm
送出出力 −9dBm以上
受信感度 −23dBm以下
リンクバジェット 14dB
伝送
距離
マルチモード
シングルモード 20km
光接続端子 SC
電 源 DC9 ~ 12V
消費電力 10W
外形寸法 87.5(W) × 22.9(H) × 103.5(D)mm
質 量 160g
動作温度範囲 0 ~ 70℃
動作湿度範囲 0 ~ 95%RH (結露不可)

※送信器、受信器はセットではなく、単体での販売となります。
※接続された2系統のイーサネットは同じネットワークとして扱われるため、接続された機器間での通信が可能です。
※2系統を独立したネットワークとして送ることはできません。

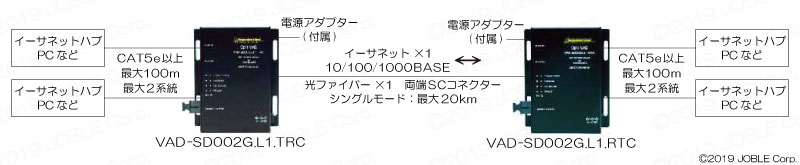

【接続例】

接続例はクリックして拡大できます。
