【VDL5130】
4系統PoE/PoE Plus対応イーサネット長距離同軸伝送装置
VDL5130は最大4系統のイーサネット信号を1本の同軸ケーブルで
長距離伝送する伝送装置です。(5C-FBケーブル推奨)
PoE/PoE Plusに対応しており接続機器へ
PoE給電することができます。
【梱包数量】
VDL5130-LU (ネットワーク側モジュール) x1
VDL5130-RU (カメラ側モジュール) x1
電源アダプター付属
※カメラ側増設用モジュールは「型番：VDL5130-R(在庫限り)」となります。
【特徴】
- 4系統伝送
- PoE/PoE Plus対応
- モジュール増設
- カメラ側モジュールは電源不要
- 同軸ケーブル伝送
- 安全な電力供給
- イーサネット長距離伝送
1本の同軸ケーブルを使用してイーサネット信号を長距離伝送することができます。
カメラ側モジュールを最大3台増設することができ、合計最大4系統のカメラを接続することができます。
PoE/PoE Plus対応機器に対して最大30Wの給電を行うことができます。(カメラ側モジュール数の合計値)
※供給電力は伝送距離によって変化します。詳細は仕様をご覧ください。
カメラ側モジュール「VDL5130-R」を最大3台まで増設することができます。
VDL5130-LU/RUを結ぶリンクケーブル間の任意の位置に増設することができます。
※増設用モジュールはオプション品となります。
カメラ側モジュールVDL5130-Rは現在在庫限りとなります。
VDL5130-RU(カメラ側モジュール)には電源が不要となります。
モジュールの近くに電源を引く必要がないので、設置場所を選びません。
※カメラ側増設用モジュール「VDL5130-R」も同様に電源不要となります。
同軸ケーブルを使用してイーサネット信号伝送を行うため既設配線の再利用を行うことができます。
5C-FBの場合最大600m、3C-2Vケーブルの場合300m程度の伝送が可能となります。
VDL5130はSafe-DCモードを搭載しており、以下の機能を搭載しております。
・モジュールの自動識別
・ショートを検知、保護
・未接続を検知、保護
・過負荷を検知、保護
600m延長した場合でも通信速度は上り、下りともに変わらないため、
拠点間の通信にも適しています。(最大100Mbps)
【仕様】
| 型番 | VDL5130-RU VDL5130-R (増設用モジュール) |
VDL5130-LU |
| 設置場所 | カメラ側 | ネットワーク側 |
| イーサネット仕様 | ||
| 対応イーサネット規格 | 10BASE-T / 100BASE-TX Auto MDI / MDI-X |
|
| 接続端子 | RJ45×1 | |
| 対応PoE規格 | IEEE802.3af / IEEE802.3at | |
| 対応インターネットケーブル | CAT5e以上 (100m以下) | |
| PoE出力 | DC55V / 30W (IEEE802.3at準拠) Type1 (15.4W) / Type2 (30W)サポート |
― |
| IPアドレス | 192.168.1.111 (固定) | |
| リンク接続仕様 | ||
| リンクケーブル | 75Ω同軸ケーブル 両端BNCオス端子(75Ω) 5C-FB以上を推奨 |
|
| 伝送速度 | 上下各最大100Mbps | |
| 伝送距離 | 最大600m | |
| リンク信号 | 2～28MHz | |
| 伝送電圧(BNC端子電圧) | DC45 ～ 76V ※伝送距離によって変動 |
DC76V |
| サージプロテクター | 内蔵(8kV / 5kA) | |
| その他仕様 | ||
| 外形寸法 | 50(W) × 25(H) × 100(D)mm | |
| 消費電力 | 最大約10W | 最大約5W |
| 質 量 | 145g | 155g |
| 動作環境 | 温度：－10℃ ～ 50℃ 湿度：20% ～ 90% (結露不可) |
|
※VDL5130は固定IPアドレスとなっております。(192.168.1.111 ※変更不可)
接続するネットワーク上に同じIPアドレスを使用する機器がないことをご確認ください。
※複数台のVDL5130を同じネットワーク上に接続を行っても、問題なく動作します。
(使用IPアドレスは192.168.1.111のみとなります。)
※カメラ側モジュールには付属のヒートシンクを必ず取り付けてください。
※カメラ側増設用モジュール「VDL5130-R」は必ずVDL5130-LU/RUを結ぶリンクケーブル間に接続してください。
※VDL5130-RUの代替としてVDL5130-Rを接続しても正常に動作しません。RUが故障した場合は必ずRUと交換してください。
※伝送距離、カメラ側電源出力は使用するケーブルなどにより変化します。
詳細は下記表【伝送距離と供給電力】を参照してください。
※リンクケーブルにはDC76Vの電圧がかかります。
VDL5130以外の機器を接続した場合は感電や故障の原因となりますのでご注意ください。
※リンクケーブルの途中にはケーブル補償器･ビデオトランスなど電流を遮断する機器を設置することはできません。
【伝送距離と供給電力】
| ～600m | 700m | 800m | 900m | 1,000m | |
| 5C-2V | 30W | 28W | 25W | 22W | 20W |
| 5C-FB | 30W | 30W | 30W | 30W | 30W |
※供給電力は接続するカメラ側モジュールの合計値となります。
※伝送距離および供給電力はケーブルを使用した測定値となります。(700m以上は参考値です。)
※ケーブルの品質、中継コネクターの有無などにより値は変化します。
【伝送距離と通信速度】
| ～600m | 700m～1,000m | |
| 5C-2V | 100Mbps | 80Mbps |
| 5C-FB | 100Mbps | 100Mbps |
※伝送距離および供給電力は5C-2Vケーブルを使用した測定値となります。(700m以上は参考値です。)
※ケーブルの品質、中継コネクターの有無などにより値は変化します。
※出力電力は複数のVDL5130-RU/Rを接続した場合の合計値です。
【オプション】
| 製品概要 |
|---|
| VDL5130-R カメラ側増設用モジュール 増設用のカメラ側モジュール。 最大3台まで増設することができます。 |
| APB310 分岐コネクター BNCオス ⇔ BNCメス×2 分岐コネクター VDL5130-Rを増設する際に便利なＴ字型の分岐コネクター |
【接続例】

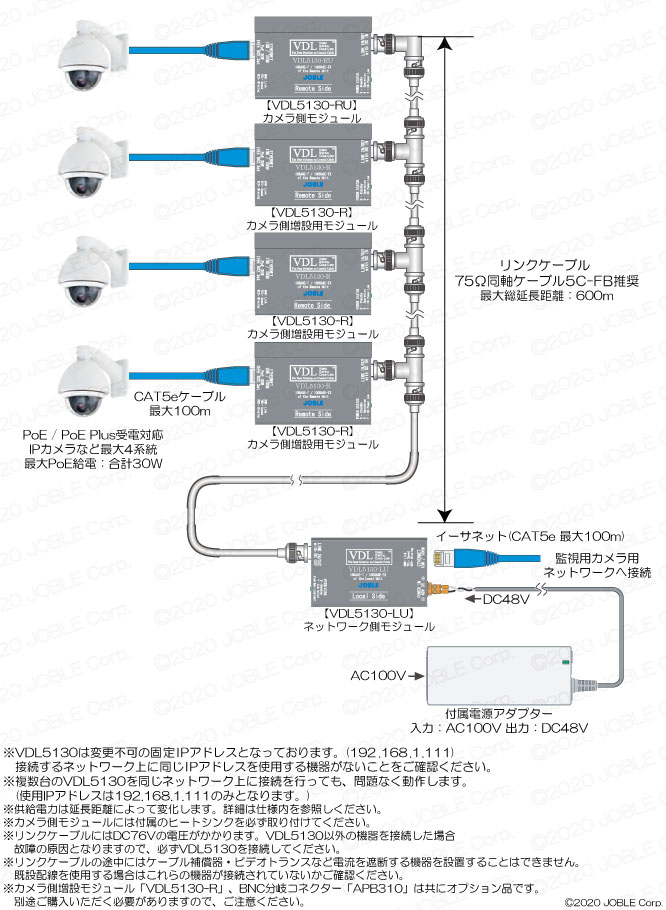

接続例はクリックして拡大できます。
