XC10-084-380 PoE Plus対応IP長距離同軸伝送スイッチ (8ポート受信器) | 株式会社JOBLE 製品情報
在庫限り

【XC10-084-380】

PoE Plus対応IP長距離同軸伝送スイッチ (8ポート受信器)

オープン価格

EPoCに対応した8ポートのBNCを装備したスイッチです。
送信器を最大8系統接続することができ、各系統1本の同軸ケーブルを
使用してイーサネット信号と電源をそれぞれの送信器に対して伝送します。
用途に応じて送信器を選択して使用することができます。

【梱包数量】
XC10-084-380 (受信器) x1
※別途送信器をお求めください。

【特徴】

  • EPoCシリーズとは
  • EPoCシリーズとはEthernet & Power over Coaxialの略称で、
    イーサネット信号と電源を5C-2V以上の同軸ケーブルを使用して
    受信器から送信器へ長距離伝送するシステムとなります。
    送信器は受信器から伝送された電源で駆動するため別途電源アダプターを接続する必要がありません。
    また、送信器はPoE対応の機器へ電源供給することができます。

  • イーサネット、電源の長距離伝送
  • 5C-2Vケーブル以上の同軸ケーブルを使用して
    送信器に対してイーサネット信号と電源を最大1,200mの長距離延長を行えます。

    ※イーサネット信号のみ伝送を行う場合、最大延長距離は2,400mとなります。

  • 最大8系統接続可能
  • EPoCに対応したBNCを8ポート装備しており、各ポートに送信器を接続することができます。
    8系統合計で380Wまでの電源が供給可能なため、それぞれの系統でデイジーチェーン接続や
    リング接続を行うことができます。
    送信器の最大接続台数は1~4ポートに合計で7台、5~8ポートに合計で7台の総合計最大14台となります。

  • PoE/PoE Plus給電
  • XC10-084-380と接続した送信器はPoE/PoE Plus対応機器に対して給電を行うことができます。
    詳しくは仕様内【伝送距離と供給電力】をご参照ください。

  • SFPモジュール対応
  • ギガビットイーサネットに対応したSFPを2ポート搭載しています。

  • 通信速度
  • 対応イーサネット規格は10BASE-T / 100BASE-TX / 1000BASE-Tとなります。
    送信器との通信速度は1~4ポートの合計で100Mbps、5~8ポートの合計で100Mbpsです。

  • サージ対策
  • 本体にサージプロテクターを内蔵しております。(耐電圧:6kV)
    ※サージプロテクターを動作させる場合は、必ずアースに接続してください。

  • デイジーチェーン接続
  • 複数の送信器を数珠繋ぎする接続方法です。
    1本の同軸ケーブル上の任意の場所に送信器を増設することができ、
    複数のカメラを運用することができます。
    送信器の最大接続可能台数と最大総延長距離は以下の通りとなります。

    接続環境 最大接続台数 最大総延長距離
    PoE対応機器へ
    給電を行う場合
    4台 400m
    イーサネット信号のみ
    伝送する場合
    7台 700m
  • リング接続
  • 輪を描くように複数の送信器を接続する接続方法です。
    1本の同軸ケーブル上に複数のカメラを運用することができ、
    リング接続上の1箇所に通信障害が発生した場合でも
    接続機器の通信が停止せず、通信を続けることができます。
    送信器の最大接続可能台数と最大総延長距離は以下の通りとなります。

    接続環境 最大接続台数 最大総延長距離
    PoE対応機器へ
    給電を行う場合
    4台 400m
    イーサネット信号のみ
    伝送する場合
    7台 700m
  • 送信器の選択
  • 送信器は下記の4種類から選択することができます。
    設置環境によって柔軟な対応を行えます。

    【型番:XE10-110-TX】PoE Plus対応IP長距離同軸伝送 1ポート送信器 屋内用
    PoE対応機器を1台接続することができます。
    また、送信器はPoC電力で動作するため別途電源を必要としません。

    【型番:XE12-120-TX】PoE Plus対応IP長距離同軸伝送 2ポート送信器 屋内用
    PoE対応機器を最大2台接続することができます。
    また、送信器はPoC電力で動作するため別途電源を必要としません。

    【型番:XE22-110-TX】PoE Plus対応IP長距離同軸伝送 1ポート送信器 屋外用
    PoE対応機器を1台接続することができます。
    防塵防水性能、耐衝撃性能を有しており屋外にそのまま設置することができます。
    また、送信器はPoC電力で動作するため別途電源を必要としません。

    【型番:XE22-120-TX】PoE Plus対応IP長距離同軸伝送 2ポート送信器 屋外用
    PoE対応機器を最大2台接続することができます。
    防塵防水性能、耐衝撃性能を有しており屋外にそのまま設置することができます。
    また、送信器はPoC電力で動作するため別途電源を必要としません。

【仕様】

型 番 XC10-084-380
設置場所 ネットワーク側
イーサネット仕様
対応イーサネット規格 10BASE-T
100BASE-TX
1000BASE-T
接続端子 RJ45 ×2
SFP ×2
対応イーサネットケーブル CAT5e以上 (100m以下)
リンク接続仕様
接続端子 BNCメス(75Ω) ×8
リンクケーブル 75Ω同軸ケーブル
両端BNCオス端子 (75Ω)
5C-2V以上を推奨
伝送速度 1 ~ 4ポート合計上下各最大100Mbps
5 ~ 8ポート合計上下各最大100Mbps
伝送距離 各ポート最大1,200m (5C-2V以上)
送信器最大接続数 1 ~ 4ポート合計7台
5 ~ 8ポート合計7台
伝送電圧(BNC端子電圧) 各ポート最大DC56V
その他仕様
サージプロテクター 内蔵 (耐電圧:6kV)
外形寸法 280(W) × 44(H) × 220(D)mm
電源入力 AC100 ~ 240V
消費電力 最大約10W
質 量 約2,300g
動作環境 温度:ー10℃ ~ 50℃
湿度:5% ~ 95% (結露不可)

※伝送距離は送信器と受信器を1対1で接続した場合の数値となります。
デイジーチェーン接続、リング接続を行った場合は数値は変化します。

【伝送距離と供給電力】

同軸ケーブル長 出力電力 通信速度
(5C-2V以上) CAT5e 1m CAT5e 100m
100m 57.17W 50.52W 100Mbps
300m 34.72W 26.40W 100Mbps
500m 25.20W 17.48W 100Mbps
800m 13.11W 12.63W 100Mbps
1,000m 10.00W 8.84W 100Mbps
1,200m 9.66W 8.48W 100Mbps
1,200m~2,400m × × 100Mbps

※出力電力は受信器から送信器に電力を供給し、送信器側で測定した結果となります。
使用する送信器によって値は変化します。

※ケーブルの品質、中継コネクターの有無などにより値は変化します。

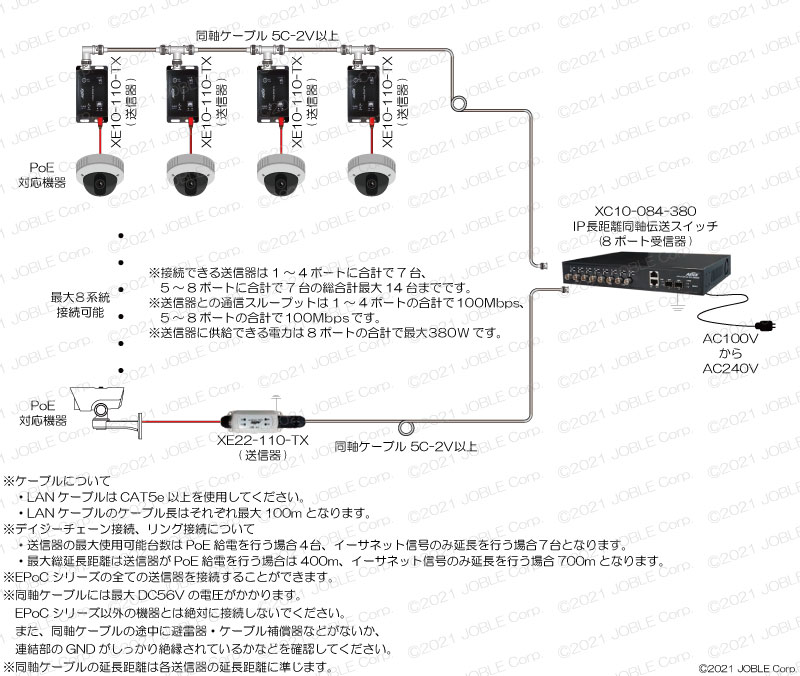

【接続例】

接続例はクリックして拡大できます。
