【特徴】

• EPoCシリーズとは

EPoCシリーズとはEthernet ＆ Power over Coaxialの略称で、
イーサネット信号と電源を5C-2V以上の同軸ケーブルを使用して
受信器から送信器へ長距離伝送するシステムとなります。
送信器は受信器から伝送された電源で駆動するため別途電源アダプターを接続する必要がありません。
また、送信器はPoE対応の機器へ電源供給することができます。

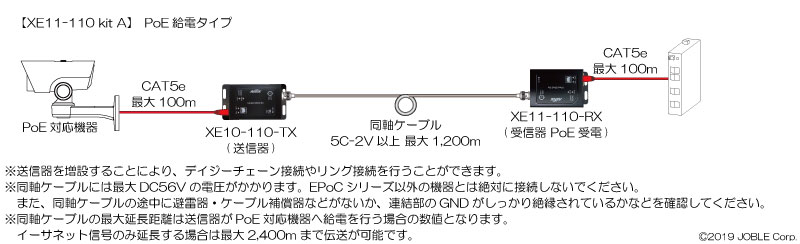

• 送信器 / 受信器セット

1ポート屋内用送信器【XE10-110-TX】とPoE給電タイプ受信器【XE11-110-RX】が
一対になった便利なセット製品です。
受信器はPoE、送信器は受信器から送られるPoCによって駆動するため
送信器/受信器ともに設置場所に電源を確保する必要がありません。
また、送信器は接続された機器へPoE給電を行うことができます。

• イーサネット、電源の長距離伝送

5C-2Vケーブル以上の同軸ケーブルを使用して
送信器に対してイーサネット信号と電源を最大1,200mの長距離延長を行えます。

※イーサネット信号のみ伝送を行う場合は最大延長距離は2,400mとなります。

• 電源不要

受信器本体はPoEで動作するため別途電源接続をする必要がありません。

• PoE/PoE Plus対応

PoE/PoE Plus対応機器に対して最大57.17Wの給電を行うことができます。
詳しくは仕様内【伝送距離と供給電力】をご参照ください。

• 通信速度

対応イーサネット規格は10BASE-T/100BASE-TXとなります。

• サージ対策

本体にサージプロテクターを内蔵しております。(耐電圧：6kV)
※サージプロテクターを動作させる場合は、必ずアースに接続してください。

• デイジーチェーン接続

複数の送信器を数珠繋ぎする接続方法です。
1本の同軸ケーブル上の任意の場所に送信器を増設することができ、
複数のカメラを運用することができます。
送信器の最大接続可能台数と最大総延長距離は以下の通りとなります。

接続環境	最大接続台数	最大総延長距離
PoE対応機器へ 給電を行う場合	4台	400m
イーサネット信号のみ 伝送する場合	7台	700m

• リング接続

輪を描くように複数の送信器を接続する接続方法です。
1本の同軸ケーブル上に複数のカメラを運用することができ、
リング接続上の1箇所に通信障害が発生した場合でも
接続機器の通信が停止せず、通信を続けることができます。
送信器の最大接続可能台数と最大総延長距離は以下の通りとなります。

接続環境	最大接続台数	最大総延長距離
PoE対応機器へ 給電を行う場合	4台	400m
イーサネット信号のみ 伝送する場合	7台	700m

• 送信器の選択

送信器を増設する際は下記の4種類から選択することができます。
設置環境によって柔軟な対応を行えます。

【型番：XE10-110-TX】PoE Plus対応IP長距離同軸伝送 1ポート送信器 屋内用
PoE対応機器を1台接続することができます。
また、送信器はPoC電力で動作するため別途電源を必要としません。




【型番：XE12-120-TX】PoE Plus対応IP長距離同軸伝送 2ポート送信器 屋内用
PoE対応機器を最大2台接続することができます。
また、送信器はPoC電力で動作するため別途電源を必要としません。




【型番：XE22-110-TX】PoE Plus対応IP長距離伝送 1ポート送信器 屋外用
PoE対応機器を1台接続することができます。
防塵防水性能、耐衝撃性能を有しており屋外にそのまま設置することができます。
また、送信器はPoC電力で動作するため別途電源を必要としません。




【型番：XE22-120-TX】PoE Plus対応IP長距離同軸伝送 2ポート送信器 屋外用
PoE対応機器を最大2台接続することができます。
防塵防水性能、耐衝撃性能を有しており屋外にそのまま設置することができます。
また、送信器はPoC電力で動作するため別途電源を必要としません。
