【XE11-110-RX】

PoE Plus対応IP長距離同軸伝送
1ポート受信器 屋内用 PoE給電タイプ

オープン価格

PoE Plusに対応したLANポートを1つ搭載した
EPoCシリーズ屋内用受信器です。
1本の同軸ケーブルを使用してイーサネット信号と電源を
送信器に対して伝送します。
用途に応じて送信器を選択して使用することができます。
本体駆動にPoE受電を行うため電源アダプターを
必要としません。

【梱包数量】
XE11-110-RX (受信器) x1
※別途送信器をお求めください。

----- 送受信器セット製品 -----

【XE11-110 kit A】

PoE Plus対応IP長距離同軸伝送装置 送信器/受信器セット
PoE給電タイプ

オープン価格

受信器はPoE/PoE Plusによって駆動するため
電源を確保できない場所でも導入することが可能です。

【梱包数量】
XE10-110-TX (送信器) x1
XE11-110-RX (受信器) x1

【特徴】

  • EPoCシリーズとは
  • EPoCシリーズとはEthernet & Power over Coaxialの略称で、
    イーサネット信号と電源を5C-2V以上の同軸ケーブルを使用して
    受信器から送信器へ長距離伝送するシステムとなります。
    送信器は受信器から伝送された電源で駆動するため別途電源アダプターを接続する必要がありません。
    また、送信器はPoE対応の機器へ電源供給することができます。

  • イーサネット、電源の長距離伝送
  • 5C-2Vケーブル以上の同軸ケーブルを使用して
    送信器に対してイーサネット信号と電源を最大1,200mの長距離延長を行えます。

    ※イーサネット信号のみ伝送を行う場合、最大延長距離は2,400mとなります。

  • 電源不要
  • 受信器本体はPoEで動作するため別途電源接続をする必要がありません。

  • PoE/PoE Plus対応
  • PoE/PoE Plus対応機器に対して最大57.17Wの給電を行うことができます。
    詳しくは仕様内【伝送距離と供給電力】をご参照ください。

  • 通信速度
  • 対応イーサネット規格は10BASE-T/100BASE-TXとなります。

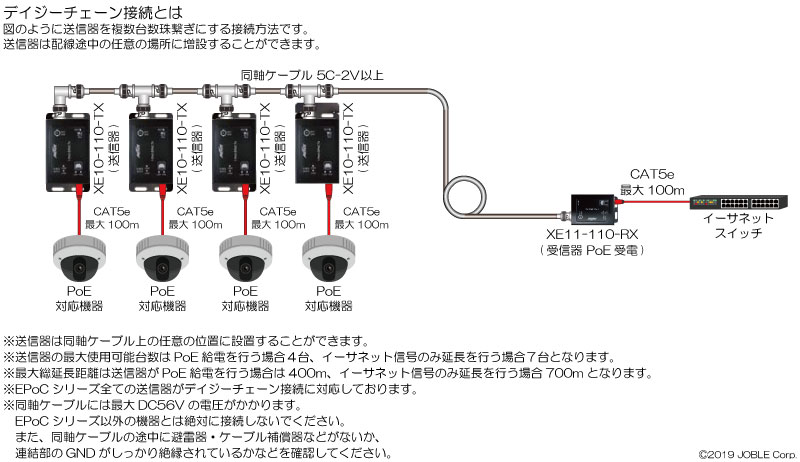

  • デイジーチェーン接続
  • 複数の送信器を数珠繋ぎする接続方法です。
    1本の同軸ケーブル上の任意の場所に送信器を増設することができ、
    複数のカメラを運用することができます。
    送信器の最大接続可能台数と最大総延長距離は以下の通りとなります。

    接続環境 最大接続台数 最大総延長距離
    PoE対応機器へ
    給電を行う場合
    4台 400m
    イーサネット信号のみ
    伝送する場合
    7台 700m

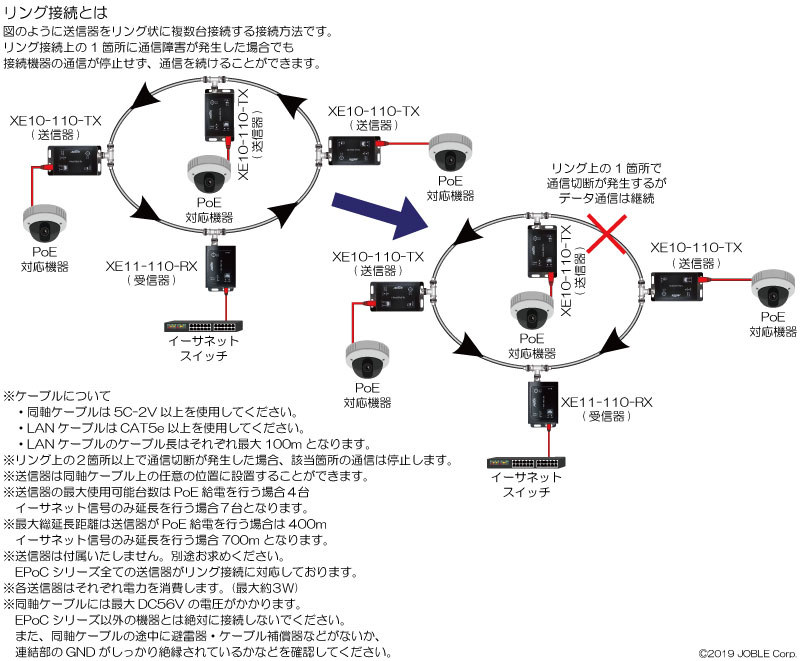

  • リング接続
  • 輪を描くように複数の送信器を接続する接続方法です。
    1本の同軸ケーブル上に複数のカメラを運用することができ、
    リング接続上の1箇所に通信障害が発生した場合でも
    接続機器の通信が停止せず、通信を続けることができます。
    送信器の最大接続可能台数と最大総延長距離は以下の通りとなります。

    接続環境 最大接続台数 最大総延長距離
    PoE対応機器へ
    給電を行う場合
    4台 400m
    イーサネット信号のみ
    伝送する場合
    7台 700m
  • 送信器の選択
  • 送信器は下記の4種類から選択することができます。
    設置環境によって柔軟な対応を行えます。

    【型番:XE10-110-TX】PoE Plus対応IP長距離同軸伝送 1ポート送信器 屋内用
    PoE対応機器を1台接続することができます。
    また、送信器はPoC電力で動作するため別途電源を必要としません。


    【型番:XE12-120-TX】PoE Plus対応IP長距離同軸伝送 2ポート送信器 屋内用
    PoE対応機器を最大2台接続することができます。
    また、送信器はPoC電力で動作するため別途電源を必要としません。


    【型番:XE22-110-TX】PoE Plus対応IP長距離同軸伝送 1ポート送信器 屋外用
    PoE対応機器を1台接続することができます。
    防塵防水性能、耐衝撃性能を有しており屋外にそのまま設置することができます。
    また、送信器はPoC電力で動作するため別途電源を必要としません。


    【型番:XE22-120-TX】PoE Plus対応IP長距離同軸伝送 2ポート送信器 屋外用
    PoE対応機器を最大2台接続することができます。
    防塵防水性能、耐衝撃性能を有しており屋外にそのまま設置することができます。
    また、送信器はPoC電力で動作するため別途電源を必要としません。

【仕様】

型番 XE11-110-RX
設置場所 ネットワーク側
イーサネット仕様
対応イーサネット規格 10BASE-T / 100BASE-TX
接続端子 RJ45 ×1
対応PoE規格 IEEE802.3af
IEEE802.3at
IEEE802.3bt(95W)
対応イーサネットケーブル CAT5e以上 (100m以下)
リンク接続仕様
接続端子 BNCメス (75Ω) ×1
リンクケーブル 75Ω同軸ケーブル
両端BNCオス端子(75Ω)
5C-2V以上を推奨
伝送速度 上下最大100Mbps
伝送距離 最大1,200m (5C-2V以上)
※イーサネット信号のみ伝送時、最大2,400m
伝送電圧(BNC端子電圧) 最大DC56V
その他仕様
外形寸法 47(W) × 23(H) × 87(D)mm
電源 PoE給電
消費電力 最大約3W
質量 約150g
動作環境 温度:-20℃ ~ 60℃
湿度:5% ~ 95% (結露不可)

※伝送距離は送信器と受信器を1対1で接続した場合の数値となります。
デイジーチェーン接続、リング接続を行った場合は数値は変化します。

【伝送距離と供給電力】

同軸ケーブル長
(5C-2V以上)
出力電力
CAT5e 1m CAT5e 100m
100m 57.17W 50.52W
300m 34.72W 26.40W
500m 25.20W 17.48W
800m 13.11W 12.63W
1,000m 10.00W 8.84W
1,200m 9.66W 8.48W

※上記の値は受信器と1対1で接続した場合の数値となります。

※出力電力はXE11-110-RXにオプションのPoE++イーサネットスイッチ(型番:H30-044-90)または
 60W PoEインジェクター(型番:I36-100)を使用することでこの性能を得ることができます。

※XE11-110-RXに65W以上の高出力なPoEで給電した場合でも送信器から出力されるPoE電力は
 この表で示した値となります。

※ケーブルの品質、中継コネクターの有無などにより値は変化します。

【接続例】

接続例はクリックして拡大できます。
