【JCH-L215-4HDVSB-IP16】
16ch ネットワークカメラ表示対応 21.5型液晶モニター
【JCH-L215-4HDVSB-IP32】
32ch ネットワークカメラ表示対応 21.5型液晶モニター
NVRやPCを接続することなく直接ネットワークカメラの映像を
入力することができる液晶モニター。
最大16台または32台のネットワークカメラを接続することができます。
ONVIF、RTSPなどに対応しており、メーカーを選ばず接続することができます。
【型番詳細】
JCH-L215-4HDVSB-IP16 (21.5型 16ch)
JCH-L215-4HDVSB-IP32 (21.5型 32ch)
【特徴】
- IPカメラ映像を直接表示
- カメラ接続
- 遠隔表示
- 映像の記録
- 映像入力
- VESA対応
- LEDバックライト
ネットワークビデオレコーダーやPCを使用することなく、
最大16台または32台のIPカメラの映像を直接表示させることができます。
ONVIF / RTSPなどの規格に対応しており、様々なメーカーのネットワークカメラを表示することができます。
また、最大8MPまでのカメラを入力することができます。
【対応入力解像度】
JCH-L215-4HDVSB-IP16：最大5MP対応
JCH-L215-4HDVSB-IP32：最大8MP対応
AndroidおよびiOS端末によるネットワーク経由の遠隔表示に対応しています。
外部ハードディスク(eSATA接続)を使用することによって映像の録画を行うことができます。
※ハードディスクはオプション品となります。
イーサネット接続の他にHDMI、DVI-D、VGA(アナログRGB)接続を行うことができます。
レコーダーやPCなどの映像も表示することができます。
VESA規格に対応しており、壁面や天吊りなどさまざまな取りつけを行うことができます。
詳細は仕様内をご参照ください。
バックライトには長寿命で低消費電力のLEDを採用
【仕様】
16ch
| 型 番 | JCH-L215-4HDVSB-IP16 |
| 画面サイズ | 21.5型ワイド |
| 対応カメラ数 | 16台 |
| バックライト | LED |
| パネル解像度 | 1920×1080 |
| 画素ピッチ | 0.248 (H) × 0.248 (V) mm |
| 表示エリア | 476.6 (H) × 268.1(V) mm |
| アスペクト比 | 16 ： 9 |
| 表示色 | 約16.7M色 |
| 最大輝度 | 250cd / ㎡ |
| 応答速度(Tr/Tf) | 1.3 / 3.7 ms |
| コントラスト比 | 3000：1 |
| 視野角 | 左 ： 89度 右 ： 89度 上 ： 89度 下 ： 89度 |
| 対応IPカメラ映像 | ONVIF , SLINK , RTSP 16ch (2592 × 1944) 9ch (2592 × 1944) 9ch (2048 × 1536) 4ch (2592 × 1944) 4ch (2048 × 1536) |
| HDMI入力 | 1入力 タイプAメス |
| VGA入力 | 1入力 ミニDsub15メス |
| DVI-D入力 | 1入力 DVI-Dメス |
| 音声入力 | ステレオ1系統入力 RCAメス ×2 |
| 音声出力 | 2出力 φ3.5mm ステレオミニジャック 内蔵スピーカー ×2 |
| フリーマウント | VESA対応 75 × 75 100 × 100 |
| ネットワーク | RJ45 ×1 10M / 100M |
| USB | USB2.0 タイプAメス ×2 |
| eSATA | 1 接続できるHDDは最大8TB |
| 動作温度範囲 | 0℃ ～ 50℃ |
| 材 質 | 金 属 |
| 電源電圧 | DC12V (電源アダプターDC12V 5A付属) |
| 消費電力 | 約24W |
| 外形寸法 | 531(W) × 322(H) × 71(D) mm |
| 質 量 | 5.4kg |
32ch
| 型 番 | JCH-L215-4HDVSB-IP32 |
| 画面サイズ | 21.5型ワイド |
| 対応カメラ数 | 32台 |
| バックライト | LED |
| パネル解像度 | 1920×1080 |
| 画素ピッチ | 0.248(H) × 0.248(V) mm |
| 表示エリア | 476.6(H) ×268.1(V) mm |
| アスペクト比 | 16：9 |
| 表示色 | 約16.7M色 |
| 最大輝度 | 250cd / ㎡ |
| 応答速度(Tr/Tf) | 1.3 / 3.7ms |
| コントラスト比 | 3000：1 |
| 視野角 | 左 ： 89度 右 ： 89度 上 ： 89度 下 ： 89度 |
| 対応IPカメラ映像 | ONVIF、SLINK、RTSP 32ch (2592 × 1944) 25ch (2592 × 1944) 16ch (3840 × 2160) 8ch (3840 × 2160) 4ch (3840 × 2160) |
| HDMI入力 | 1入力 タイプAメス |
| VGA入力 | 1入力 ミニDsub15メス |
| DVI-D入力 | 1入力 DVI-Dメス |
| 音声入力 | ステレオ1系統入力 RCAメス×2 |
| 音声出力 | 2出力 φ3.5mmステレオミニジャック 内蔵スピーカー×2 |
| フリーマウント | VESA対応 75×75 100×100 |
| ネットワーク | RJ45×1 10M/100M |
| USB | USB2.0 タイプAメス×2 |
| eSATA | 1 接続できるHDDは最大8TB |
| 動作温度範囲 | 0℃ ～ 50℃ |
| 材 質 | 金 属 |
| 電源電圧 | DC12V (電源アダプターDC12V 5A付属) |
| 消費電力 | 約24W |
| 外形寸法 | 531(W) × 322(H) × 71(D) mm |
| 質 量 | 5.4kg |

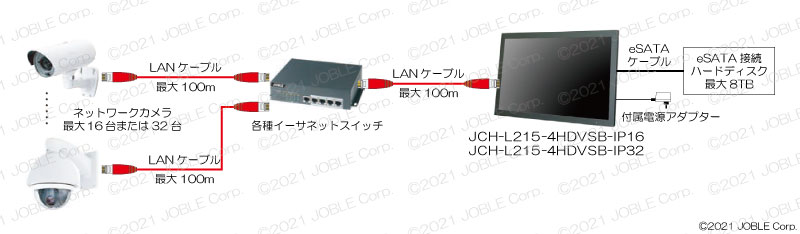

【接続例】
接続例はクリックして拡大できます。
JCH-L215-4HDVSB-IP16 / JCH-L215-4HDVSB-IP32
