販売完了品> EQCO-SDI30-7501

【EQCO-SDI30-7501】

電源/RS485重畳対応3G/HD/SD-SDIリピーター

オープン価格

 5C-FBケーブルでHD-SDI信号を最大1,100m(リピーター5台使用)
延長するSDIリピーターです。
 3G-SDI及びSD-SDIの延長にも対応しています。また、カメラ電源と
RS485の重畳伝送も可能です。

※後継機はEQCO-SDI30-7502となります。

【特徴】

  • 3G-SDI/HD-SDI/SD-SDIの信号を再延長
  • 3G-SDI/HD-SDI/SD-SDI信号を延長するリピーターです。
    リピーターを5台使用することで、最大1,100mの延長が可能です。(HD-SDI/5C-FBの場合)

  • 電源供給はモニター側1台のみ
  • 複数のリピーターを中継してケーブルを延長する場合も、リピーターへの
    電源供給は、モニター側の1台のみで動作します。中継箇所での電源が不要なので
    設置工事費用の削減が可能です。

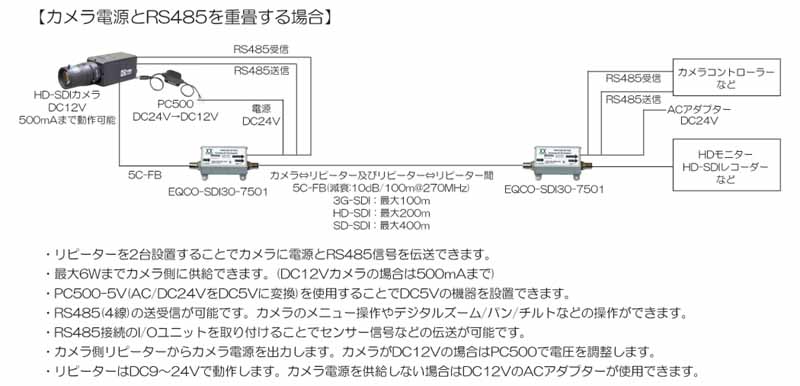

  • カメラ電源とRS485信号も重畳伝送
  • SDI信号と一緒にカメラ電源とRS485信号も重畳して伝送できます。
    同軸ケーブルの他に通信ケーブルや電源ケーブルを引き回す必要がありません。
    ※カメラ電源の供給はリピーターが2台の場合 (接続例参照)

  • 2台のリピーターを使用してカメラ電源を送る場合は6Wの電源(DC12Vの場合500mA)を供給できます。
  • 1080p/1080i/720pのHDカメラ映像を伝送できます。
  • HD-SDI信号は720p、1080iだけでなく1080pにも対応しています。
    さらに、3G-SDI(SMPTE424M (2.97Gbps))にも対応しているので将来、3G-SDI対応機器に
    置き換えた場合でもそのままご利用になれます。

  • 5C-2Vケーブルが使用可能
  • 従来のアナログ監視カメラ用に多く使用されてきた5C-2V同軸ケーブルに対応しています。
    アナログカメラからの置き換えでも、ケーブルをそのまま使用出来ます。
    ※伝送距離は仕様をご覧ください。
    ※5C-2Vケーブルを使用する場合には事前の動作確認をお勧めします。

【使用例】

  • HD情報カメラの伝送用
  • 防災用カメラやお天気カメラなど、建物の屋上などに接地したカメラの映像を
    機器室まで延長する場合などに有効です。RS485制御信号も一緒に送ることが
    できるため、配線工事が容易です。

  • 既設アナログカメラからHDカメラへの置き換え
  • 5C-FBだけでなく従来よりアナログ監視カメラシステムで多く使用されてきた
    5C-2Vケーブルにも対応しています。既設配線をそのまま利用できるため工事費用を
    安く抑えることができます。
    また、カメラ電源やRS485を重畳して伝送することができ、カメラ電源が取りずらい場所や
    PTZカメラなどの制御が必要なカメラにも使用することができます。
    ※伝送距離は仕様をご覧ください。
    ※5C-2Vケーブルを使用する場合には事前の動作確認をお勧めします。

【仕様】

型 番 EQCO-SDI30-7501
SDI接続 コネクター BNCメス 75Ω
インピーダンス 75Ω±3Ω
対応信号 3G-SDI (SMPTE424M (2.97Gbps))
HD-SDI (SMPTE292M (1.485Gbps))
SD-SDI (SMPTE259M (270Mbps))
通信速度 270Mbps~2.97Gbps
電源/通信接続 コネクター RJ45ジャック 8極8心
ケーブル CAT3以上
接 続 RS485入力:ペア1 RS485出力:ペア2 GND:ペア3 +24V:ペア4
電源入力 入力電圧 DC9~24V
消費電力 0.72W/1台
電源出力電圧 RJ45端子 入力電圧-1V-同軸ケーブル減衰量(ケーブル特性、長さで変化)
同軸重畳出力 入力電圧-1V-同軸ケーブル減衰量(ケーブル特性、長さで変化)
カメラ側供給電源 最大6W(リピーター2台使用時)
使用温度範囲 0~50℃
使用湿度範囲 最大85%RH (結露不可)
保存温度範囲 -20~70℃
外形寸法 59(W)×25(H)×107.5(D)mm
質 量 80g
筐体材質 アルミニウム
付属品 取扱説明書、電源/RS485接続ケーブル(電源アダプターは付属しません)

【伝送距離の目安】

同軸ケーブルの種類 (減衰量) SDI出力→リピーター間伝送距離 最大 リピーター数 電源出力
(DC24V 0.4A入力)
(リピーター2台経由)
3G-SDI
(2.97Gbps)
HD-SDI
(1.485Gbps)
SD-SDI
(270Mbps)
7C-FB (270MHz:7.5dB/100m) 130m 260m 530m 4台 4W
7C-2V (270MHz:12dB/100m) 90m 160m 320m 4台 4W
5C-FB (270MHz:10dB/100m) 100m 200m 400m 5台 6W
5C-2V (270MHz:15dB/100m) 70m 130m 260m 5台 6W
3C-2V (270MHz:23dB/100m) 45m 85m 170m 5台 6.5W
参考:リピーター無し5C-FB(カメラ→SDI機器) 70m 100m 280m

※伝送距離はサンプルケーブルのテストから計算された予測値であり実際の距離はケーブル、コネクター、温度環境などによって変化します。

※7C-2V、5C-2V、3C-2Vは3G/HD-SDIの高周波信号における伝送が保証されていません。7C-FB、5C-FBの使用を推奨します。

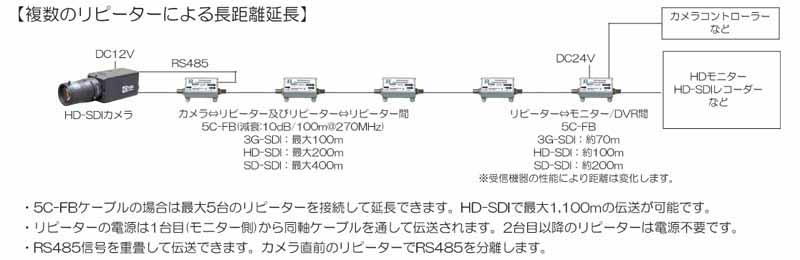

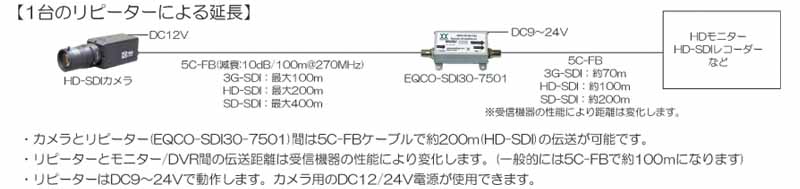

【接続例】

接続例はクリックして拡大できます。




【カタログ】

    カタログ(PDF)
